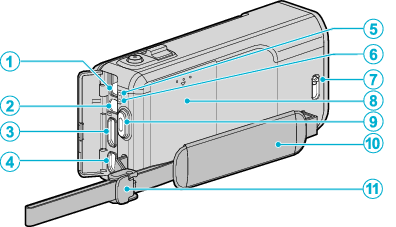

Namn på delar

Bakdel

DC-kontakt

För anslutning till en nätadapter vid laddning av batteriet.

AV-kontakt

Ansluter till AV-kontakten på en TV etc.

HDMI-minikontakt

För anslutning till TV med en HDMI-minikabel.

USB-kontakt

För anslutning till dator med USB-kabel.

ACCESS (Access)-lampa

Tänds/blinkar under in- eller uppspelning.
Ta inte ut batteripaketet, nätadaptern eller SD-kortet.

POWER/CHARGE (ström/laddnings)-lampa

Tänds: Kameran är ”PÅ”

Blinkar: Laddning pågår

Släcks: Laddning avslutad

Linsskyddsomkopplare

Öppnar och stänger linsskyddet.

Batterilucka

START/STOP (videoinspelnings)-knapp

Startar/stoppar videoinspelning.

Handgrepp

För handen genom handgreppet för ett fast grepp om denna enhet.

Remspänne
