Se puede grabar audio desde los dos canales (CH1/CH2) en sincronización con imágenes de vídeo.
Grabación de sonido

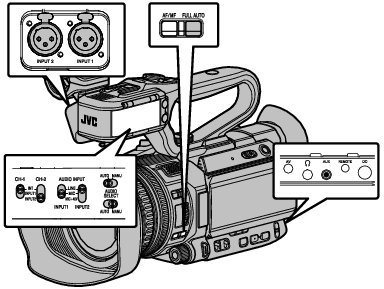

Seleccione una de las cuatro opciones que se indican a continuación para la grabación del audio.
Micrófono integrado
Micrófono conectado al terminal [AUX]
Micrófono conectado al terminal [INPUT1]
Micrófono conectado al terminal [INPUT2]
Selección del audio que se grabará en cada canal
Seleccione el audio que se grabará en CH1/CH2.
|
- |
Configuraciones del interruptor |
Dispositivos conectados |
|---|---|---|
|
CH1 |
INT |
Micrófono integrado Micrófono conectado al terminal [AUX] |
|
INPUT1 |
Micrófono conectado al terminal [INPUT1] |
|
|
CH2 |
INT |
Micrófono integrado Micrófono conectado al terminal [AUX] |
|
INPUT1 |
Micrófono conectado al terminal [INPUT1] |
|
|
INPUT2 |
Micrófono conectado al terminal [INPUT2] |
Cuando CH1 o CH2 está ajustado en “INT” y un micrófono está conectado al terminal [AUX], se graba el audio de acuerdo al ajuste en [Main Menu]
[A/V Set] [Audio Set] [CH1 INT]/[CH2 INT].
Nota
Cuando el terminal [AUX] no está conectado, [Main Menu] [A/V Set] [Audio Set] [CH1 INT]/[CH2 INT] se fija en “Int. Mic L”/“Int. Mic R” respectivamente.
Configuración del canal de entrada como [INPUT1]/[INPUT2]
Seleccione el audio que se desea emitir en los terminales [INPUT1] y [INPUT2] usando el interruptor de selección de señal [AUDIO INPUT INPUT1]/[AUDIO INPUT INPUT2].
|
Configuración |
Descripción |
|---|---|
|
[LINE] |
Utilice esta configuración si conecta la cámara a un dispositivo de audio u otros equipos. El nivel de entrada de referencia es de +4 dBu. |
|
[MIC] |
Utilice esta configuración si conecta un micrófono dinámico. |
|
[MIC+48V] |
Utilice esta configuración si conecta un micrófono (micrófono fantasma) que requiere una fuente de alimentación de +48 V. |
Nota
Cuando se seleccione “MIC” o “MIC+48V”, ajuste el nivel de entrada de referencia en [Main Menu] [A/V Set] [Audio Set] [Input1 Mic Ref.]/[Input2 Mic Ref.].
Precaución
Si conecta un dispositivo que no requiere una fuente de alimentación de +48 voltios, asegúrese de que no esté ajustado en la posición “MIC+48V”.
Si el interruptor de selección de señal [AUDIO INPUT INPUT1]/[AUDIO INPUT INPUT2] se ajusta como “MIC”, asegúrese de que haya un micrófono conectado al terminal [INPUT1]/[INPUT2]. Si aumenta el nivel de grabación cuando no hay ningún micrófono conectado, es posible que se graben ruidos desde el terminal de entrada.
Si no hay un micrófono conectado al terminal [INPUT1]/[INPUT2], ajuste el interruptor de selección de señal [AUDIO INPUT INPUT1]/[AUDIO INPUT INPUT2] en “LINE” o ajuste el volumen con el mando de ajuste de nivel de grabación [CH-1]/[CH-2].
Ajuste del nivel de grabación de audio
Se pueden ajustar los niveles de grabación de sonido de los dos canales (CH1/CH2) manual o automáticamente.
Modo de ajuste manual (ajuste manual)
Ajuste el interruptor [AUDIO SELECT CH-1/CH-2 AUTO/MANU] de la cámara grabadora en “MANU” para acceder al modo de ajuste manual y utilice el mando de ajuste de nivel de grabación [CH-1]/[CH-2] para configurar el nivel de grabación.
Se puede ajustar el nivel manualmente en los modos grabación, grabación en modo de espera y detención.
Nota
Si el botón [FULL AUTO] se ajusta en “ON” y [Main Menu] [A/V Set] [Audio Set] [Audio On FULL AUTO] se ajusta en “Auto”, los interruptores [AUDIO SELECT CH-1 AUTO/MANU] y [AUDIO SELECT CH-2 AUTO/MANU] están deshabilitados.
(La configuración anterior es la predeterminada de fábrica).
Configuración del canal de entrada como “INPUT1”/“INPUT2”
Ajuste el interruptor [AUDIO SELECT CH-1/CH-2 AUTO/MANU] a “MANU” para el canal que dese ajustar manualmente.
Gire el mando de ajuste de nivel de grabación [CH-1]/[CH-2] correspondiente para ajustar el nivel.

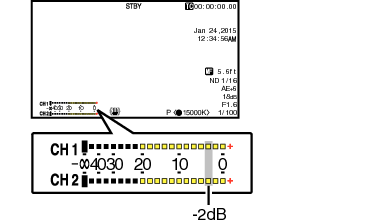

Ajuste de manera que el medidor del nivel de audio no se encienda en -2 dB, incluso en caso de sonidos fuertes.
Cuando el canal de entrada se ajusta en “INT” para ambos [CH1] y [CH2]
Ajuste el interruptor [AUDIO SELECT CH-1 AUTO/MANU] en “MANU”.
Gire el mando de ajuste de nivel de grabación [CH-1] para ajustar el nivel.
Cuando se utilicen el micrófono integrado y el terminal de entrada [AUX], los niveles de grabación de [CH1] y [CH2] se bloquean.
Esto también es eficaz cuando el interruptor [AUDIO SELECT CH-1 AUTO/MANU] se ajusta en [CH2].
Nota
Seleccione [Limiter Mode] o [Int. Mic Stereo Enhancer] en el menú para ajustar el audio de grabación.
Como nivel de referencia para la grabación en una tarjeta SD, ajuste [Main Menu] [A/V Set] [Audio Set] [Ref. Level] en “-20dB”, “-18dB” o “-12dB”. (valores habituales para CH1/CH2)
Las operaciones del mando de ajuste del nivel de grabación [CH-2] y el interruptor [AUDIO SELECT CH-2 AUTO/MANU] están deshabilitadas.
Cuando [Main Menu] [A/V Set] [Audio Set] [CH1 INT] y [CH2 INT] están ajustados a “Int. Mic L” y “AUX R” respectivamente, o están ajustados a “Int. Mic R” y “AUX L” respectivamente, los ajustes de los interruptores [AUDIO SELECT CH-1 AUTO/MANU] y [AUDIO SELECT CH-2 AUTO/MANU] se vuelven independientes. En este caso, los ajustes del nivel de grabación de CH1 y CH2 son también independientes.
Modo automático de ajuste
Ajuste el interruptor [AUDIO SELECT CH-1/CH-2 AUTO/MANU] como “AUTO” o mantenga pulsado el botón [FULL AUTO] ajustado como “ON” para entrar en el modo de ajuste automático. El nivel de grabación de audio se configura automáticamente según el nivel de entrada.
Si el botón [FULL AUTO] se ajusta en “ON”, el cambio de modo con el interruptor [AUDIO SELECT CH-1/CH-2 AUTO/MANU] está deshabilitado.
Nota
Cuando [Main Menu] [A/V Set] [Audio Set] [Limiter] se ajusta en “Off” en el modo de ajuste automático, el limitador actúa a -6 dBFS.
Cuando [A/V Set] [Audio Set] [Audio On FULL AUTO] se ajusta en “SW Set”, puede cambiar el modo de grabación de audio con el interruptor [AUDIO SELECT CH-1/CH-2 AUTO/MANU] de la videocámara, aunque el botón [FULL AUTO] se ajuste en “ON”.
Configuración del nivel de grabación de audio en el menú principal
Estará disponible solamente cuando la unidad de asa no esté colocada.
Seleccione [Main Menu] [A/V Set] [Audio Set] [Audio Level].
[A/V Set] [Audio Set] [Audio Level].Aparece la pantalla [Audio Level].
Los contenidos mostrados en la pantalla varían en función de varios ajustes.
Seleccione “Auto” o “Manual” utilizando el botón [LOLUX/3].
Si se selecciona “Auto”, el nivel de grabación de audio será ajustado automáticamente.
Si se selecciona “Manual”, el volumen aparece en la pantalla. Use el botón con forma de cruz (
) para ajustar el volumen.
Nota
Cuando se ajusta el botón [FULL AUTO] en “On” y [Audio On FULL AUTO] en el menú se ajusta en “Auto”, el nivel de grabación de audio no se puede seleccionar.
Si tanto CH1 como CH2 están ajustados en el micrófono incorporado o en AUX, los ajustes para CH2 no se mostrarán, y los ajustes para CH1 serán aplicados a CH2.
