Especificaciones

Alimentación

CC 12 V

Consumo de alimentación

Peso

Temperatura de funcionamiento permitida

de 0 °C a 40 °C

Humedad de funcionamiento permitida

de 30 % RH a 80 % RH

Temperatura de almacenamiento permitida

de -20 °C a 50 °C

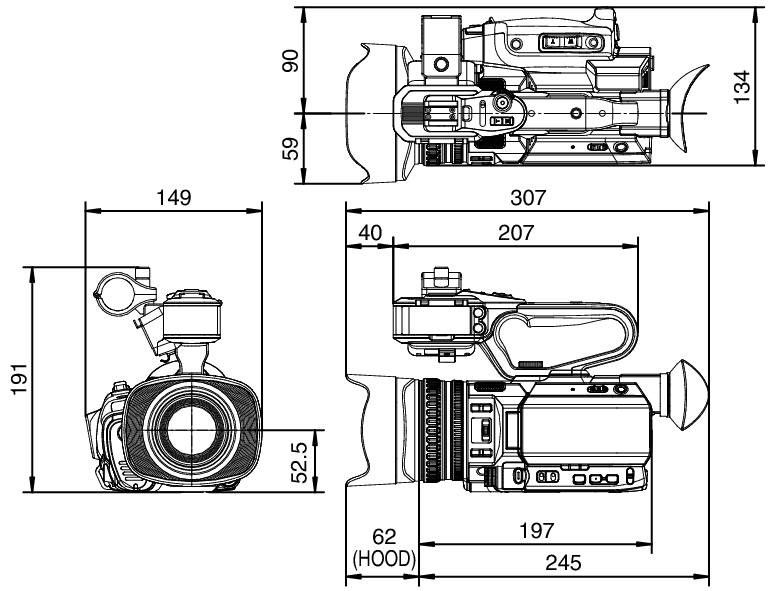

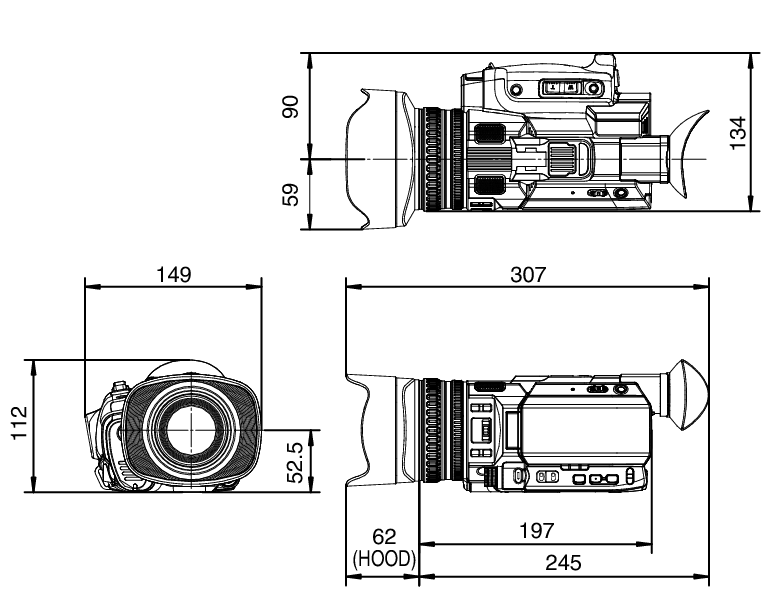

Dimensiones (An × Al × P)

Terminal [SDI OUT] (480i o 576i: conversión a la baja 720p/1080i/1080p: audio incrustado), BNC (desequilibrado)

3G-SDI

Compatible con SMPTE ST424

HD-SDI

Compatible con SMPTE ST292

SD-SDI

Compatible con SMPTE ST259

[HDMI] Terminal de salida (tipo A)

Compatible con V1.4

Terminal [INPUT1/INPUT2]

[LINE]

+4 dBs, 10 k , XLR (equilibrado)

[MIC]

-50 dBs, 4 k , XLR (equilibrado),
Salida +48 V (fuente de alimentación fantasma)

Terminal [AUX]

Mini clavija estéreo Φ3,5 mm
-22 dBu 10 k

Terminal [AV]

Mini clavija Φ3,5 mm de 4 clavijas

Señal de vídeo

1,0 V (p-p)

Señal de audio

-8 dBu (durante la entrada del nivel de referencia), 1 k (desequilibrado)

Terminal [ ]

Mini clavija estéreo Φ3,5 mm

Salida

-18 dBu, carga 16 (nivel de referencia a -20 dBFS, y el volumen de los auriculares al máximo)

Terminal [REMOTE]

Mando a distancia con cable de Φ2,5 mm

Terminal [ ]

[DEVICE]

tipo USB-B mini, USB 2.0, función esclava (almacenamiento masivo) únicamente

[HOST]

Tipo USB-A, USB2.0, solo función de conexión de red

Terminal [DC]

Para su uso con el adaptador de CA suministrado

Lente

F1,2 a F3,5, 12x, f = 4,67 mm a 56,04 mm
(equivalente a 35 mm: 29,6 mm a 355 mm)

Diámetro del filtro

Φ62 mm

Dispositivo de captura de imágenes

CMOS progresiva de 1/2,3 pulgadas

Sistema sincronizado

sincronización interna (SSG incorporado)

Filtro óptico

OFF, 1/4, 1/16

Contraste

0dB, 3dB, 6dB, 9dB, 12dB, 15dB, 18dB, 21dB, 24dB, Lolux (30dB, 36dB), AGC

Obturador electrónico

1/6 a 1/10000, EEI

Monitor de LCD

LCD de 3,5 pulgadas, 16:9 920K píxeles

Visor

LCOS de 0,24 pulgadas, 16:9 1,56M píxeles (960 x 540 x 3)

Soporte compatible

SDHC/SDXC

Ranuras

x 2

Tiempo de grabación

Aprox. 25 minutos (tarjeta 8 GB SD, 35 Mbps, modo VBR)

Modo 4K

Formato de archivo de grabación

Formato de archivo QuickTime

Vídeo

MPEG-4 AVC/H.264 150 Mbps (máx.) 3840x2160/29,97p, 25p, 23,98p

Audio

LPCM 2c, 48 kHz/16 Bit

Modo HD (QuickTime)

Formato de archivo de grabación

Formato de archivo QuickTime

Vídeo

Modo YUV422, modo XHQ

MPEG-4 AVC/H.264 50 Mbps (máx.) 1920x1080/59,94p, 59,94i, 29,97p, 23,98p, 50p, 50i, 25p

Modo UHQ

MPEG-4 AVC/H.264 35 Mbps (máx.) 1920x1080/59,94i, 29,97p, 23,98p, 50i, 25p
1280x720/59,94p, 50p

Audio

LPCM 2c, 48 kHz/16 Bit

Modo HD (AVCHD)

Formato de archivo de grabación

Formato de archivo AVCHD

Vídeo

Modo HQ

MPEG-4 AVC/H.264 28 Mbps (máx.) 1920x1080/59,94p, 50p
MPEG-4 AVC/H.264 24 Mbps (máx.) 1920x1080/59,94i, 50i

Modo SP

MPEG-4 AVC/H.264, 17 Mbps
1920x1080/59,94i, 50i

Audio

Dolby Digital 2c, 48 kHz/16 Bit, 256 kbps

Modo SD (QuickTime)

Formato de archivo de grabación

Formato de archivo QuickTime

Vídeo

MPEG-4 AVC/H.264, 8 Mbps
720x480/59,94i (solo para modelo U)
720x576/50i (solo para modelo E)

Audio

LPCM 2c, 48 kHz/16 Bit

Modo SD (AVCHD)

Formato de archivo de grabación

Formato de archivo AVCHD

Vídeo

MPEG-4 AVC/H.264, 8 Mbps
720x480/59,94i (solo para modelo U)
720x576/50i (solo para modelo E)

Audio

Dolby Digital 2c, 48 kHz/16 Bit, 256 kbps

Modo web (QuickTime)

Formato de archivo de grabación

Formato de archivo QuickTime

Vídeo

Modo distinto de HQ, LP

MPEG-4 AVC/H.264, 8 Mbps
720x480/59,94i, 720x576/50i

Modo HQ

MPEG-4 AVC/H.264, 3 Mbps
960x540/29,97p, 23,98p, 25p

Modo LP

MPEG-4 AVC/H.264, 1,2 Mbps
480x270/29,97p, 23,98p, 25p

Audio

Modo distinto de HQ, LP

LPCM 2c, 48 kHz/16 Bit

Modo HQ, modo LP

Ley μ 2 canales, 16 kHz

Modo web (AVCHD)

Formato de archivo de grabación

Formato de archivo AVCHD

Vídeo

Modo distinto de LP, EP

MPEG-4 AVC/H.264, 8 Mbps
720x480/59,94i, 720x576/50i

Modo LP

MPEG-4 AVC/H.264, 9 Mbps
1440x1080/59,94i, 50i

Modo EP

MPEG-4 AVC/H.264, 5 Mbps
1440x1080/59,94i, 50i

Audio

Dolby Digital 2c, 48 kHz/16 Bit, 256 kbps

Modo de transmisión

1920x1080 (59,94i/50i)
12/8/5/3 Mbps
1280x720 (29,97p/25p)
8/5/3/1,5 Mbps
720x480 (59,94i)/720x576 (50i)
8/5/3/1,5/0,8/0,3/0,2 Mbps
480x270 (29,97p/25p)
0,2 Mbps

Tarjeta de garantía (solo para modelo U)

1

INSTRUCTIONS (BASIC)

1

Disco de documentos

1

Adaptador de CA

1

Cable de alimentación (modelo U: 1, modelo E: 2)

Batería

1

Unidad de asa

1

Cubierta

1
