可能的输入信号类型
TOP视频
|
数字视频信号 |
480p, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz, 1080p/24 Hz, 1080p/50 Hz, 1080p/60 Hz, 3840×2160/24Hz, 3840×2160/25Hz, 3840×2160/30Hz, 3840×2160/50Hz＊1, 3840×2160/60Hz＊1, 4096×2160/24Hz＊2, 4096×2160/25Hz＊2, 4096×2160/30Hz＊2, 4096×2160/50Hz＊1, 2, 4096×2160/60Hz＊1, 2 |
|
|
3D信号 |
帧封装 |
720p/50赫兹、720p/60赫兹、1080p/24赫兹 |
|
并排 |
1080i/60赫兹、1080p/60赫兹、1080i/50赫兹、1080p/50赫兹、1080p/24赫兹、720p/50赫兹、720p/60赫兹 |
|
|
上下 |
720p/50赫兹、720p/60赫兹、1080p/24赫兹 |
|
色彩空间为 RGB/YCbCr（4:4:4）时仅支持 8 位输入。

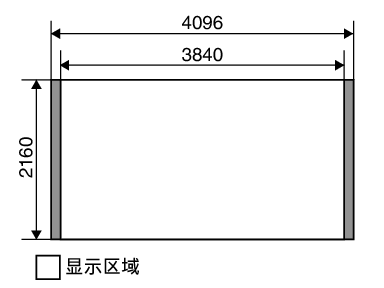

输入信号为4096×2160时的显示图像
个人电脑信号（HDMI）
|
编号 |
型号 |
分辨率 |
fh [千赫] |
fv [赫兹] |
dot CLK [兆赫] |
总点数[点] |
总行数[行] |
有效点数[点] |
有效行数[行] |
|---|---|---|---|---|---|---|---|---|---|
|
1 |
VGA 60 |
640×480 |
31.500 |
60.000 |
25.200 |
800 |
525 |
640 |
480 |
|
2 |
VGA 59.94 |
640×480 |
31.469 |
59.940 |
25.175 |
800 |
525 |
640 |
480 |
|
3 |
SVGA 60 |
800×600 |
37.879 |
60.317 |
40.000 |
1,056 |
628 |
800 |
600 |
|
4 |
XGA 60 |
1024×768 |
48.363 |
60.004 |
65.000 |
1,344 |
806 |
1,024 |
768 |
|
5 |
WXGA 60 |
1280×768 |
47.760 |
60.000 |
79.998 |
1,675 |
796 |
1,280 |
768 |
|
6 |
WXGA+ 60 |
1440×900 |
55.919 |
59.999 |
106.470 |
1,904 |
932 |
1,440 |
900 |
|
7 |
SXGA 60 |
1280×1024 |
63.981 |
60.020 |
108.000 |
1,688 |
1,066 |
1,280 |
1,024 |
|
8 |
WSXGA+ 60 |
1680×1050 |
65.222 |
60.002 |
147.140 |
2,256 |
1,087 |
1,680 |
1,050 |
即使可以输入信号，根据使用的个人电脑或电缆，视频影像也可能无法正确投影。此时，切换到另一个兼容分辨率或更换电缆在某些情况下可能有助于解决这个问题。
