Namn på delar
Framdel
SNAPSHOT (stillbildsupptagnings)-knapp
Tar en stillbild.
Zoom/volymreglage
Vid bildtagning: Ställer in bildomfånget.
Vid uppspelning (indexskärmen): Växlar till nästa eller föregående sida.
Vid videouppspelning: Ställer in volymen.
Shoe-adapterfäste
Gör det möjligt att fästa en extra yttre mikrofon. (GZ-EX515)
Stereomikrofon
Täck inte över mikrofonen med fingrarna under videoinspelning.
Lampa
Tänd lampan vid tagning i mörker.
Lins/linsskydd
Vidrör inte objektivet och linsskyddet.
Täck inte över linsen med fingrarna under inspelning.
Linsskyddet öppnas automatiskt när man startar enheten.
Bakdel
DC-kontakt
För anslutning till en nätadapter vid laddning av batteriet.
ACCESS (Access)-lampa
Tänds/blinkar under in- eller uppspelning.
Ta inte ut batteripaketet, nätadaptern eller SD-kortet.
POWER/CHARGE (ström/laddnings)-lampa
Tänds: Kameran är ”PÅ”
Blinkar: Laddning pågår
Släcks: Laddning avslutad
START/STOP (videoinspelnings)-knapp
Startar/stoppar videoinspelning.
Handgrepp
För handen genom handgreppet för ett fast grepp om denna enhet.
Batterimontering
Underdel
Stativmonteringshål
SD-kortskydd
Batteriöppningsspak
Fack för SD-kort
Sätt in ett SD-kort (tillval).
Insida
Högtalare
Spelar upp ljud under videouppspelningen.
(Bildstabilisator)-knapp
Bildstabilisatorns inställning växlar vid varje knapptryck när videoinspelning är stoppad.
Knappen (power)
Tryck och håll för att sätta på/stänga av medan LCD-skärmen är öppen.
Uttag till mikrofon (GZ-EX515)
HDMI-minikontakt
För anslutning till TV med en HDMI-minikabel.
USB-kontakt
För anslutning till dator med USB-kabel.
AV-kontakt (GZ-EX510/GZ-E509/GZ-E505)
Uttag för AV/hörlurar (GZ-EX515)
Ansluter till AV-kontakten på en TV etc.
Ansluts till hörlurarna (säljs separat).

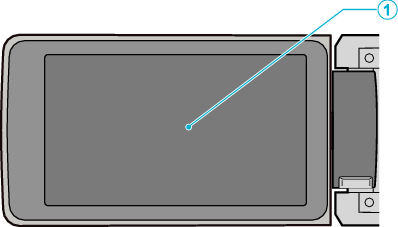

LCD-skärm
LCD-skärm
Vrider på/av strömmen vid öppning och stängning.

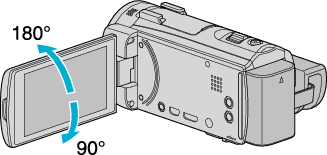

Aktiverar självporträttstagning genom att vrida på skärmen.
OBS!
Tryck inte hårt på skärmen och utsätt den inte för stötar.
Detta kan skada eller göra sönder skärmen.
