DLA-N1188 / DLA-N988

D-ILA 投影仪

TOP > 入门 > 各部分的名称及其功能 >

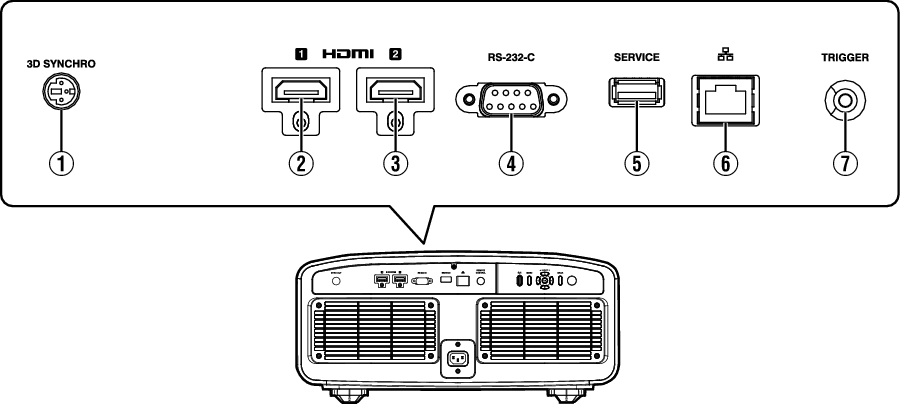

主机-输入端子

V900R_Parts_Name5

  1. [3D SYNCHRO]端子

    2. 将3D信号同步发生器（另售）连接到此端子后，可以观看3D电影。

  2. [HDMI 1]输入端子

  3. [HDMI 2]输入端子

    4. 用于连接支持HDMI输出的设备。()

  4. [RS-232C]端子（9针D-sub阳）

    5. 将个人电脑连接到此端子，可以控制投影仪。

  5. [SERVICE]端子

    6. 用于通过市售的 USB 闪存驱动更新软件或使用备份设置功能。

  6. [LAN]端子（RJ-45）

    7. 将投影仪通过电脑网络连接到个人电脑后，可以将控制命令发送到投影仪来控制它。

  7. [TRIGGER]端子

    8. 12伏、100毫安直流电源的输出端子。它用于将输出信号发送至如配备有触发功能的升降屏幕一类的控制装置。

    请注意，连接不当可能导致投影仪受损。(Tip=DC +12 V, Sleeve=GND)
