Tipos de posibles señales de entrada
TOPVídeo
|
Señal digital de vídeo |
480p, 576p, 720p/50 Hz, 720p/60 Hz, 1.080i/50 Hz, 1.080i/60 Hz, 1.080p/24 Hz, 1.080p/50 Hz, 1.080p/60 Hz, 3.840×2.160/24 Hz, 3.840×2.160/25 Hz, 3.840×2.160/30 Hz, 3.840×2.160/50 Hz*1, 3.840×2.160/60 Hz*1, 4.096×2.160/24 Hz*2, 4.096×2.160/25 Hz*2, 4.096×2.160/30 Hz*2, 4.096×2.160/50 Hz*1, 2, 4.096×2.160/60 Hz*1, 2 |
|
|
Señal en 3D |
Paquetes de fotogramas |
720p/50 Hz, 720p/60 Hz, 1080p/24 Hz |
|
Lado a lado |
1080i/60 Hz, 1080p/60 Hz, 1080i/50 Hz, 1080p/50 Hz, 1080p/24 Hz, 720p/50 Hz, 720p/60 Hz |
|
|
Superior e inferior |
720p/50 Hz, 720p/60 Hz, 1080p/24 Hz |
|
Cuando el espacio de color es RGB/YCbCr(4:4:4), solamente es compatible la entrada de 8 bits.

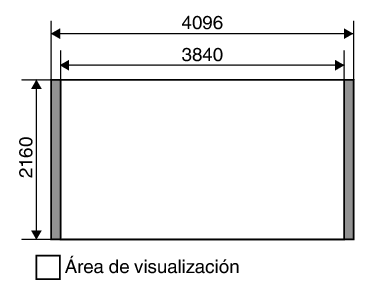

La imagen de la pantalla cuando la señal de entrada es de 4096 × 2160
Señal PC (HDMI)
|
Nº |
Designación |
Resolución |
fh [kHz] |
fv [Hz] |
punto CLK [MHz] |
Núm. total de puntos [punto] |
Núm. total de líneas [línea] |
Núm. efectivo de puntos [punto] |
Núm. efectivo de líneas [línea] |
|---|---|---|---|---|---|---|---|---|---|
|
1 |
VGA 60 |
640×480 |
31,500 |
60,000 |
25,200 |
800 |
525 |
640 |
480 |
|
2 |
VGA 59,94 |
640×480 |
31,469 |
59,940 |
25,175 |
800 |
525 |
640 |
480 |
|
3 |
SVGA 60 |
800×600 |
37,879 |
60,317 |
40,000 |
1.056 |
628 |
800 |
600 |
|
4 |
XGA 60 |
1024×768 |
48,363 |
60,004 |
65,000 |
1.344 |
806 |
1.024 |
768 |
|
5 |
WXGA 60 |
1280×768 |
47,760 |
60,000 |
79,998 |
1.675 |
796 |
1.280 |
768 |
|
6 |
WXGA+ 60 |
1440×900 |
55,919 |
59,999 |
106,470 |
1.904 |
932 |
1.440 |
900 |
|
7 |
SXGA 60 |
1280×1024 |
63,981 |
60,020 |
108,000 |
1,688 |
1.066 |
1.280 |
1.024 |
|
8 |
WSXGA+ 60 |
1680×1050 |
65,222 |
60,002 |
147,140 |
2.256 |
1.087 |
1.680 |
1.050 |
Incluso cuando pueda realizarse la entrada de señales, es posible que las imágenes de vídeo no se proyecten correctamente dependiendo del PC o cables utilizados. Cuando suceda esto, cambiar a otra resolución compatible o cambiar el cable puede ayuda a resolver el problema en algunos casos.
