Tipi di segnali di ingresso possibili
TOPVideo
|
Segnale video digitale |
480p, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz, 1080p/24 Hz, 1080p/50 Hz, 1080p/60 Hz, 3840×2160/24Hz, 3840×2160/25Hz, 3840×2160/30Hz, 3840×2160/50Hz*1, 3840×2160/60Hz*1, 4096×2160/24Hz*2, 4096×2160/25Hz*2, 4096×2160/30Hz*2, 4096×2160/50Hz*1, 2, 4096×2160/60Hz*1, 2 |
|
|
Segnale 3D |
Frame packing |
720p/50 Hz, 720p/60 Hz, 1080p/24 Hz |
|
Side-by-side |
1080i/60 Hz, 1080p/60 Hz, 1080i/50 Hz, 1080p/50 Hz, 1080p/24 Hz, 720p/50 Hz, 720p/60 Hz |
|
|
Top-and-bottom |
720p/50 Hz, 720p/60 Hz, 1080p/24 Hz |
|
Quando lo spazio colore è RGB/YCbCr(4:4:4), solo l’ingresso a 8 bit è supportato.

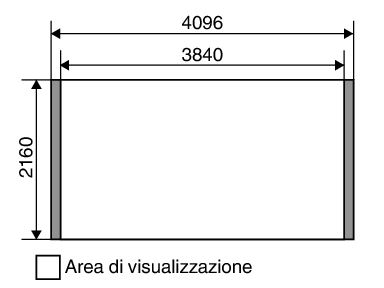

L’immagine visualizzata quando il segnale in ingresso è 4096×2160
Segnale PC (HDMI)
|
N. |
Designazione |
Risoluzione |
fh [kHz] |
fv [Hz] |
punto CLK [MHz] |
N. totale di punti [punto] |
N. totale di linee [linea] |
N. di punti effettivi [punto] |
N. di linee effettive [linea] |
|---|---|---|---|---|---|---|---|---|---|
|
1 |
VGA 60 |
640×480 |
31,500 |
60,000 |
25,200 |
800 |
525 |
640 |
480 |
|
2 |
VGA 59,94 |
640×480 |
31,469 |
59,940 |
25,175 |
800 |
525 |
640 |
480 |
|
3 |
SVGA 60 |
800×600 |
37,879 |
60,317 |
40,000 |
1.056 |
628 |
800 |
600 |
|
4 |
XGA 60 |
1024×768 |
48,363 |
60,004 |
65,000 |
1.344 |
806 |
1.024 |
768 |
|
5 |
WXGA 60 |
1280×768 |
47,760 |
60,000 |
79,998 |
1.675 |
796 |
1.280 |
768 |
|
6 |
WXGA+ 60 |
1440×900 |
55,919 |
59,999 |
106,470 |
1.904 |
932 |
1.440 |
900 |
|
7 |
SXGA 60 |
1280×1024 |
63,981 |
60,020 |
108,000 |
1,688 |
1.066 |
1.280 |
1.024 |
|
8 |
WSXGA+ 60 |
1680×1050 |
65,222 |
60,002 |
147,140 |
2.256 |
1.087 |
1.680 |
1.050 |
Anche quando è possibile effettuare l’ingresso dei segnali, è possibile che le immagini video non vengano proiettate correttamente a seconda del PC o del cavo in uso. Quando questo accade, in alcuni casi può essere utile passare a un’altra risoluzione compatibile o cambiare cavo per risolvere il problema.
