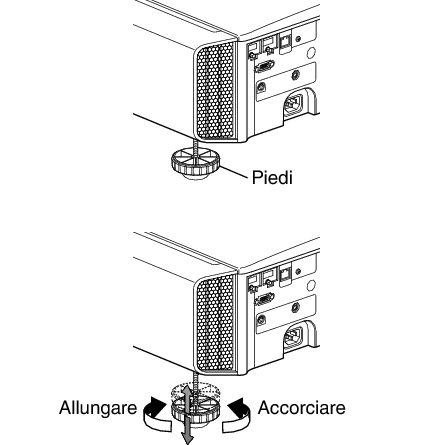

L’altezza e l’inclinazione dell’unità (da 0 a 5 mm) possono essere regolati girando i piedini.
Sollevare l’unità e regolare i quattro piedini.
Regolazione della posizione
TOPRegolazione dell’angolo di sollevamento del proiettore

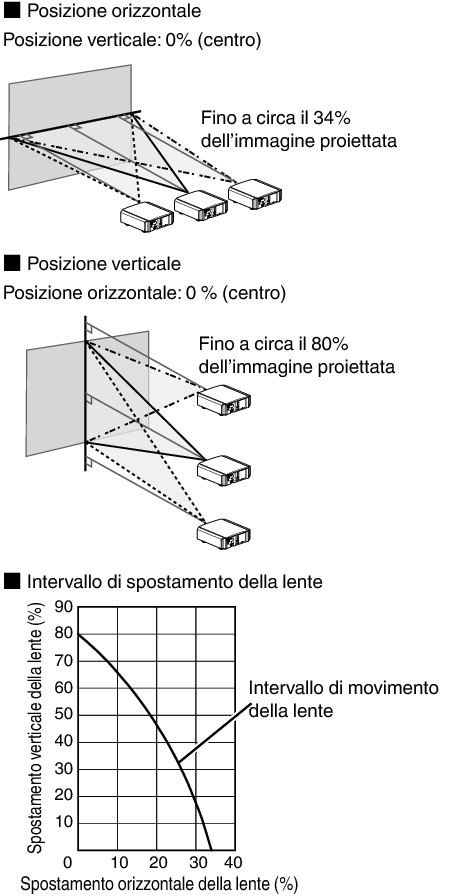

Regolazione della posizione dell’immagine
Utilizzando la funzione di spostamento della lente di questa unità, è possibile spostare l’immagine in alto/in basso o a destra/sinistra. Impostarla in base alla posizione preferita.
Lo spostamento verticale massimo varia con la quantità di spostamento orizzontale. Allo stesso modo, lo spostamento orizzontale massimo varia con la quantità di spostamento verticale.
I valori sul grafico sono da intendersi come linee guida. Usarle come riferimento durante l’installazione.
