Installazione
TOPControllo Obbiettivo
Fuoco / Zoom / Spostamento
Per regolare la lente in base alla posizione di proiezione
Immagine Campione
|
Impostazione |
Descrizione |
|---|---|
|
Acceso |
Visualizza lo schema di regolazione della lente. |
|
Spento |
Visualizza i segnali esterni e non visualizza lo schema di regolazione della lente. |
Blocco
|
Impostazione |
Descrizione |
|---|---|
|
Acceso |
Blocca la lente per evitare eventuali operazioni errate sulle regolazioni. Il funzionamento della funzione di controllo lente è disattivato quando si seleziona “Acceso”. |
|
Spento |
Non blocca la lente. |
Selezionare Memoria Lente / Salva Memoria Obiettivo / Modifica Nome Memoria Obiettivo
Le impostazioni Fuoco, Zoom e Spostamento possono essere salvate o recuperate, in modo da poter facilmente passare a un diverso rapporto di aspetto (dimensione schermo) in base all’immagine.
Centro Lente
Riporta la posizione della lente al centro.
Coperchio lente
|
Impostazione |
Descrizione |
|---|---|
|
Auto |
Apre/chiude il coperchio della lente in base all’accensione/spegnimento. |
|
Aperto |
Lascia aperto il coperchio della lente a prescindere dalla modalità accensione/spegnimento. |
Regolaz. Pixel
Regola
Per impostare la funzione regolazione su On (Memoria 1 o Memoria 2) o Spento.
È possibile salvare le impostazioni separatamente quando viene utilizzato un obiettivo anamorfico e quando si sta utilizzando il proiettore con uno schermo.
Regola Area
|
Impostazione |
Descrizione |
|---|---|
|
Intero |
Regola l’intera immagine. |
|
Zona |
Consente la regolazione precisa di ciascuna zona, dividendo lo schermo in 11 zone verticali x 11 orizzontali. |
Regola Colore
Per selezionare il colore da regolare (“Rosso” o “Blu”).
Regola Modello Colori
Per impostare il colore dello schema di regolazione su “Bianco” o “Giallo / Ciano”.
Regolazione (Pixel)
Quando “Regola Area” è impostato su “Intero”, è possibile effettuare la regolazione spostando di un pixel sullo schermo il colore selezionato in “Regola Colore”.
Non è possibile effettuare la regolazione quando “Regola Area” è impostato su “Zona”.
|
Impostazione |
Descrizione |
|---|---|
|
H (Orizzontale) |
Intervallo di impostazione: da -2 (sposta il rosso/blu a sinistra) a +2 (sposta il rosso/blu a destra) |
|
V (Verticale) |
Intervallo di impostazione: da -2 (sposta il rosso/blu verso il basso) a +2 (sposta il rosso/blu verso l’alto) |
Regolazione (Multa)
Quando “Regola Area” è impostato su “Intero”, è possibile effettuare la regolazione spostando di 1/16 di pixel sullo schermo il colore selezionato in “Regola Colore”.
Quando “Regola Area” è impostato su “Zona”, lo schermo viene diviso in 11 zone verticali x 11 orizzontali ed è possibile effettuare la regolazione precisa di ciascuna zona.
|
Impostazione |
Descrizione |
|---|---|
|
H (Orizzontale) |
Intervallo di impostazione: da -31 (sposta il rosso/blu a sinistra) a +31 (sposta il rosso/blu a destra) |
|
V (Verticale) |
Intervallo di impostazione: da -31 (sposta il rosso/blu verso il basso) a +31 (sposta il rosso/blu verso l’alto) |
Reset
Ripristina tutti i dati di regolazione dei pixel sui valori di fabbrica.
Stile Installaz.
Per impostare su “Davanti”, “Staffa Soff. (F)”, “Dietro” o “Staffa Soff. (R)” in base allo stato di installazione del proiettore.
Quando il proiettore è installato davanti allo schermo, è impostato “Davanti” o “Staffa Soff. (F)”.
Quando il proiettore è installato dietro allo schermo, è impostato “Dietro” o “Staffa Soff. (R)”.
Correz. Ang. Imm.
Per correggere eventuali distorsioni trapezoidali che si verificano quando il proiettore è installato ad angolo rispetto allo schermo.
Intervallo di impostazione verticale: da -16 a +16
L’aumento del valore cambia leggermente l’aspetto.
La regolazione non può essere effettuata con un segnale di ingresso 4K 50/60p.
Anamorfico
Configurare questa impostazione quando si usa una lente anamorfica.
|
Impostazione |
Descrizione |
|---|---|
|
A |
Proietta l’immagine 2,35:1 allungata solo in direzione verticale. |
|
B |
Proietta l’immagine 16:9 compressa solo in direzione orizzontale. |
|
Spento |
Proietta l’immagine 2,35:1 senza variazioni. |
Modal. Alta Quota
Impostare su “Acceso” quando si utilizza il proiettore in un luogo con pressione atmosferica bassa (superiore a 900 m sopra il livello del mare).
Reg.Schermo
Selezionando la modalità di correzione ottimale in base alle caratteristiche dello schermo in uso, è possibile applicare delle correzioni per riprodurre immagini naturali con colori bilanciati.
Intero Regolazione (Pixel) Procedura Operativa
Per effettuare le regolazioni generali alla lieve sfrangiatura dell’immagine video in direzione orizzontale/verticale.

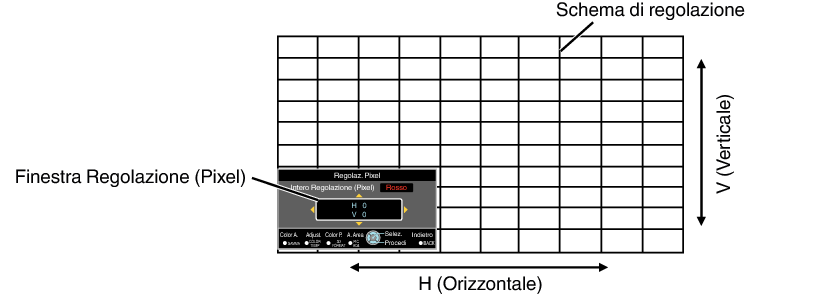

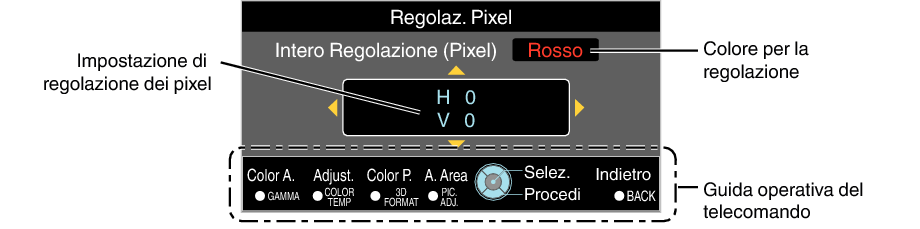

Vengono visualizzati lo schema di regolazione selezionato e la finestra Regolazione (Pixel).
] per spostare e regolare i pixel in direzione verticale e orizzontale su tutto lo schermo.L’impostazione di regolazione appare al centro della finestra Regolazione (Pixel).
Guida operativa del telecomando
|
Nome del pulsante |
Descrizione dell’operazione |
|---|---|
|
[GAMMA] |
Cambia “Regola Colore”. |
|
[COLOR TEMP.] |
Commuta tra “Regolazione (Pixel)” e “Regolazione (Multa)”. Passa a “Regolazione (Pixel)” quando “Regola Area” è impostato su “Zona”. |
|
[3D FORMAT] |
Cambia “Regola Modello Colori”. |
|
[PIC ADJ.] |
Commuta “Regola Area”. Sullo schema di regolazione appare un cursore di zona quando si seleziona l’impostazione “Zona”. |
Intero Regolazione (Multa) Procedura Operativa
Per effettuare regolazioni generali al disallineamento dell’intero schermo utilizzando “Regolazione (Pixel)”, seguito dalle regolazioni precise.

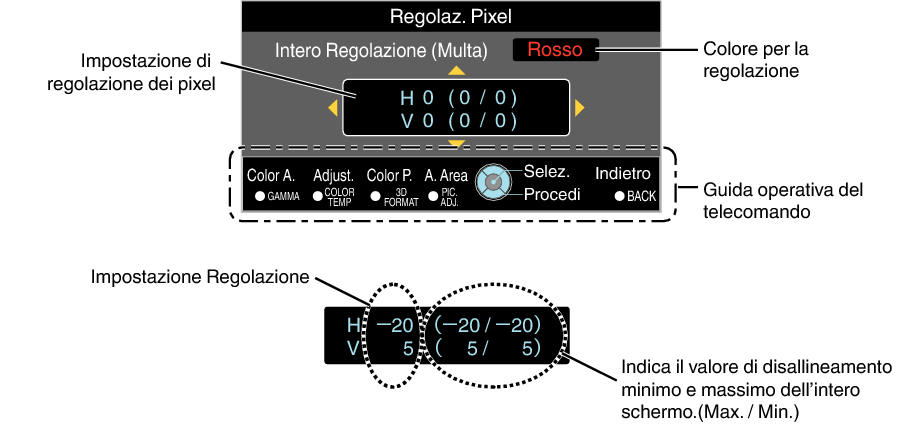

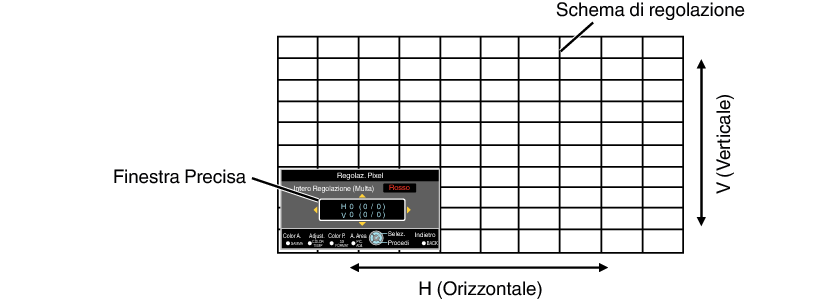

Vengono visualizzati lo schema di regolazione selezionato e la finestra Precisa.
L’intervallo regolabile può essere più piccolo a seconda dei pixel in fase di regolazione sull’intero schermo.
] per spostare e regolare i pixel in direzione verticale e orizzontale su tutto lo schermo.L’impostazione di regolazione appare al centro della finestra Precisa.
Se per tutto lo schermo sia il disallineamento H (direzione orizzontale) che quello V (direzione verticale) è “31”, allora non è possibile selezionare un valore maggiore dell’impostazione visualizzata anche quando l’impostazione di regolazione è inferiore al valore massimo.
Se il disallineamento minimo di tutto lo schermo è “-31”, non è possibile selezionare un valore più piccolo dell’impostazione visualizzata anche quando l’impostazione di regolazione è superiore al valore minimo.
Zona Regolazione Procedura Operativa
Per mettere a punto i disallineamenti su una parte dello schermo per regolare il disallineamento di tutto lo schermo utilizzando “Regolazione (Pixel)” e “Regolazione (Multa)”.
È possibile dividere lo schermo in verticale e in orizzontale in 10 sezioni per effettuare regolazioni parziali.

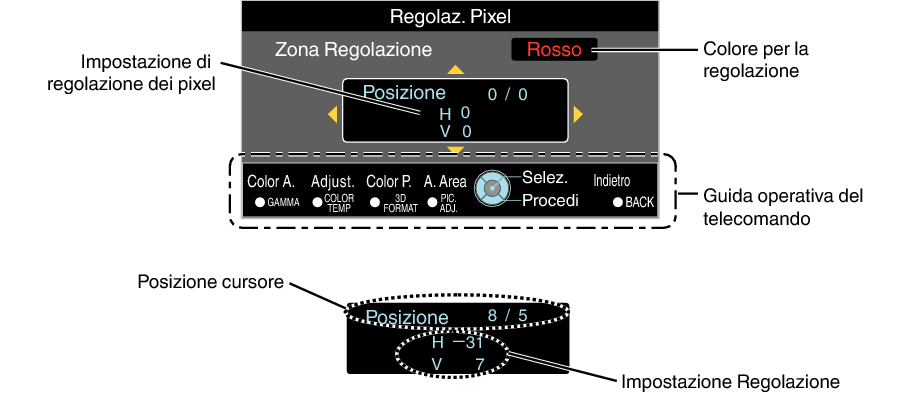

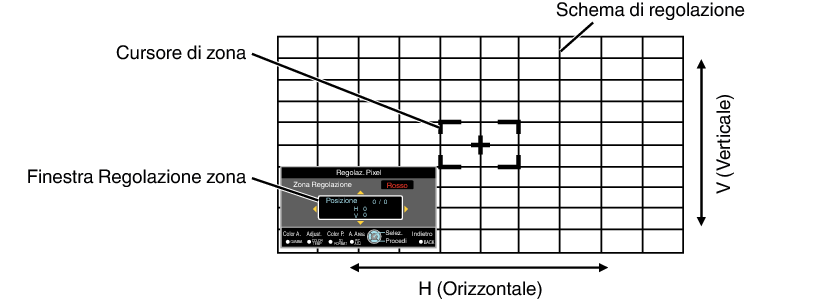

Vengono visualizzati lo schema di regolazione selezionato e la finestra Regolazione zona.
L’intervallo regolabile può essere più piccolo a seconda dei pixel in fase di regolazione sull’intero schermo.
] per spostare il cursore sul punto da regolare. ] per spostare e regolare i pixel in direzione verticale e orizzontale su tutto lo schermo.L’impostazione di regolazione appare al centro della finestra Regolazione zona.
