Pour montage des accessoires et des éclairages vendus séparément.

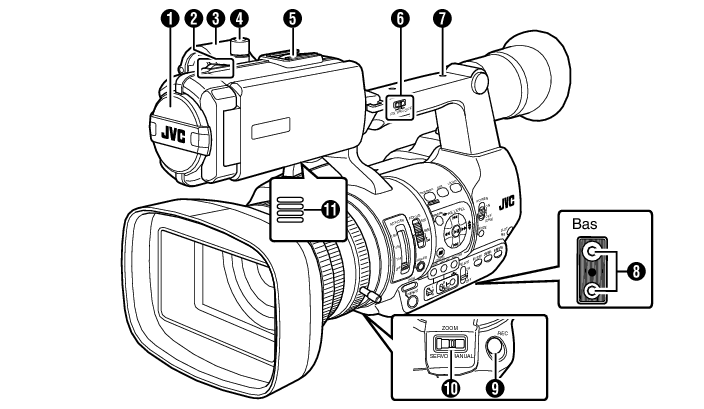

Noms des pièces
TOP
Microphone incorporé
Lampe témoin
Support de microphone
Bouton de blocage de support de microphone
Sabot
[FIX/VAR/OFF] Sélecteur de vitesse de zoom
Pour modifier la vitesse de zoom de la commande de zoom
au niveau de la poignée.
Orifice pour vis de montage d’accessoires
Trou de montage du trépied
[REC] Bouton déclencheur d’enregistrement
Démarre/arrête l’enregistrement.
Vous pouvez également modifier ses fonctions dans le menu.
Remarque
Ce bouton est bloqué avec le bouton [REC]
sur la prise et avec le bouton [REC/HOLD]
en haut de la poignée.
[ZOOM SERVO/MANUAL] Sélecteur de fonctionnement du zoom, servo/manuel
Réglez sur “SERVO” lorsque vous utilisez la commande de zoom au niveau de la prise
ou la commande de zoom au niveau de la poignée .
Haut-parleur d’écran
Viseur
Commande d’ajustement de la visibilité
Oeilleton de viseur
Empêche la lumière extérieure de pénétrer dans l’écran du viseur et le champs de vision du cadreur.
Batterie
[
] Prise de casque (Φ3,5 mm)
[AUX] Borne d’entrée AUX (Φ 3,5 mm)
Pour connecter un récepteur tel qu’un microphone sans fil.
[REC] Bouton déclencheur d’enregistrement
Démarre/arrête l’enregistrement.
Remarque
Ce bouton est bloqué avec le bouton [REC]
en bas de l’objectif et avec le bouton [REC/HOLD] en haut de la poignée.
[C.REVIEW/7] Bouton Révision de clips / Bouton d’utilisateur 7
Permet de vérifier les dernières images capturées.
Vous pouvez également l’utiliser comme un bouton d’utilisateur en lui assignant une fonction spécifique dans le menu paramètres.
Commande de zoom au niveau de la prise
Pour faire fonctionner le servo de zoom avec la commande de zoom située au niveau de la prise, réglez le sélecteur [ZOOM SERVO/MANUAL]
sur “SERVO”.
[TC] Borne d’entrée/de sortie TC
[IN/OUT] Sélecteur ENTRÉE/SORTIE TC
Bouton de retrait du capuchon
Pince pour câble de microphone externe
[INPUT1/INPUT2] Borne d’entrée audio 1, 2 (XLR 3 broches x 2)
[REC/HOLD] Bouton déclencheur d’enregistrement/Interrupteur de blocage
Démarre/arrête l’enregistrement.
Placez le sélecteur sur [HOLD] pour verrouiller le bouton déclencheur [REC].
Remarque
Ce bouton est bloqué avec le bouton [REC] sur la prise et avec le bouton [REC] en bas de l’objectif.
Le bouton [REC] sur la prise et le bouton [REC] en bas de l’objectif ne seront pas bloqués.
Commande de zoom au niveau de la poignée
Support de courroie d’épaule (x2)
Pour supporter la courroie d’épaule (vendu séparément).
Attention
Assurez-vous d’utiliser une courroie d’épaule assez forte pour supporter le poids de ce caméscope.
Si la courroie d’épaule n’est pas correctement fixée, le caméscope peut tomber et causer des blessures.
Consultez le manuel d’utilisation fourni avec la courroie d’épaule avant de l’utiliser.
