Connexion de l’écran externe
TOPPour sortir des images vidéo et du son audio en direct ou en lecture vers un écran externe, sélectionnez les signaux de sortie du caméscope et raccordez à l’aide d’un câble approprié en fonction de l’écran à utiliser.

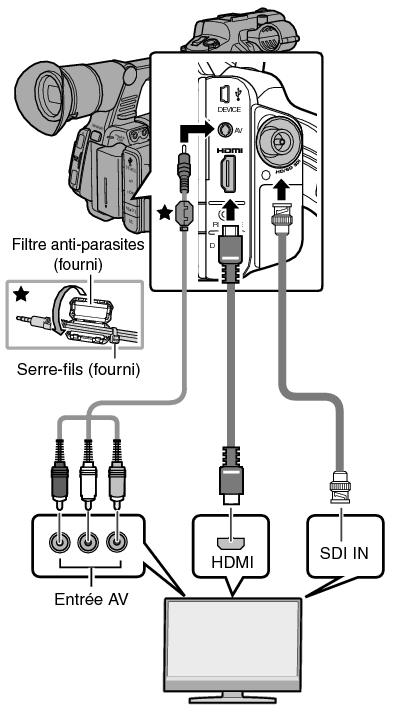

Choisissez la borne adaptée en fonction de l’écran à utiliser.
Borne [HD/SD SDI] :
Produit soit le signal HD-SDI soit le signal SD-SDI.
Borne [AV] :
Produit des signaux vidéo composante et audio.
Borne [HDMI] :
Produit des signaux HDMI.
Configurez les paramètres dans le menu [A/V Set] pour qu’ils correspondent à l’écran qui vous allez connecter.
Sélectionner le signal de sortie en [A/V Set]
[HDMI/SDI Out].
Lorsque [Record Format] [System] est réglé sur “SD”, seuls les signaux SD-SDI sont sortis.
Pour afficher l’écran de menu ou l’écran d’affichage sur un écran externe, réglez [A/V Set] [Video Set] [Display On TV] sur “On”.
Raccorder par l’intermédiaire de SDI
Les signaux vidéo numériques, avec les signaux audio emboîtés (superposés) et les signaux du code temporel, sont sortis pour les signaux HD-SDI et SD-SDI.
La sortie du bit d’utilisateur de la borne de sortie [HD/SD SDI] est utilisée comme un repère pour déterminer les signaux vidéo valides. Par conséquent, les valeurs exacte ne sera pas sortie.
La fréquence d’échantillonnage pour les signaux audio emboîtés (superposés) est 48 kHz. Le code temporel du générateur temporel intégré aussi bien que le code temporel de lecture sont également sortis.
Réglages pour sortie SDI avec fréquence abaissée
Vous pouvez sélectionner la méthode pour “abaisser la fréquence” des images vidéo HD en images SD pendant la sortie SD-SDI.
Réglez en utilisant [A/V Set] [Video Set] [SD Aspect].
Les modes disponibles comprennent “Side Cut”, “Letter” (le haut et le bas noircis) et “Squeeze” (pleine grandeur, le côté droit et gauche comprimés).
Lorsque [Record Format] [System] est réglé sur “SD” et que [SD Aspect] est réglé sur “4:3”, cet élément ne peut pas être sélectionné.
