Regolazione della posizione

TOP

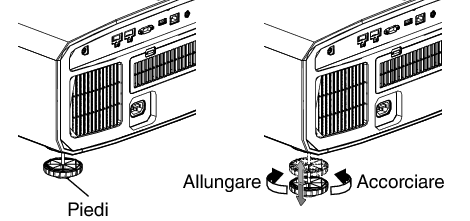

Regolazione dell’angolo di sollevamento del proiettore

L’altezza e l’inclinazione dell’unità (da 0 a 5 mm) possono essere regolati girando i piedini.
Sollevare l’unità e regolare i quattro piedini.

Regolazione della posizione dell’immagine

Utilizzando la funzione di spostamento della lente di questa unità, è possibile spostare l’immagine in alto/in basso o a destra/sinistra. Impostarla in base alla posizione preferita.

Regolazione della lente in base alla posizione di proiezioneLINK

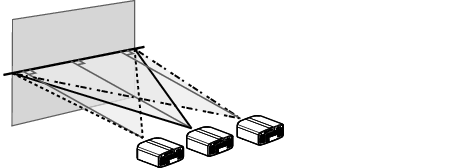

Posizione orizzontale

Posizione verticale: 0% (centro)

Fino a circa il 43% NX9 e 34% dell’immagine proiettata *

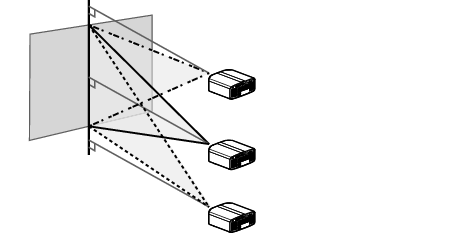

Posizione verticale

Posizione orizzontale: 0 % (centro)

Fino a circa il 100% NX9 e 80% dell’immagine proiettata *

Immagine 16:9

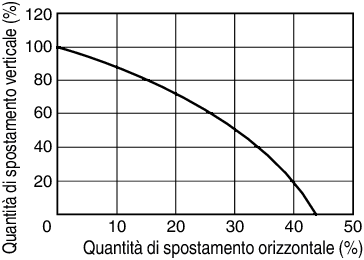

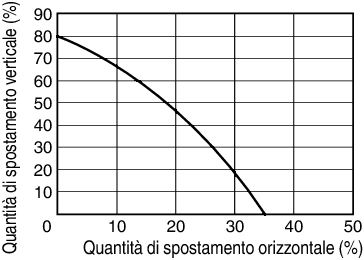

Intervallo di spostamento della lente (16:9)

NX9

Lo spostamento verticale massimo varia con la quantità di spostamento orizzontale. Allo stesso modo, lo spostamento orizzontale massimo varia con la quantità di spostamento verticale.

I valori sul grafico sono da intendersi come linee guida. Usarle come riferimento durante l’installazione.
