入力可能な信号の種類
TOPビデオ
|
デジタルビデオ信号 |
480p、576p、720p/50 Hz、720p/60 Hz、1080i/50 Hz、1080i/60 Hz、1080p/24 Hz、1080p/50 Hz、1080p/60 Hz、3840×2160/24Hz、3840×2160/25Hz、3840×2160/30Hz、3840×2160/50Hz(4:2:0)、3840×2160/60Hz(4:2:0)、4096×2160/24Hz※ |
|
|
3D信号 |
フレームパッキング |
720p/50 Hz、720p/60 Hz、1080p/24 Hz |
|
サイド バイ サイド |
1080i/60 Hz、1080p/60 Hz、1080i/50 Hz、1080p/50 Hz、1080p/24 Hz、720p/50 Hz、720p/60 Hz |
|
|
トップアンドボトム |
720p/50 Hz、720p/60 Hz、1080p/24 Hz |
|

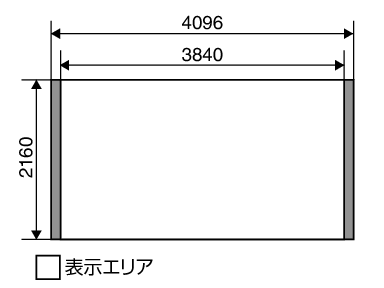

入力が4096×2160の場合の表示イメージ
PC信号（HDMI）
|
No. |
名称 |
解像度 |
fh [kHz] |
fv [Hz] |
dot CLK [MHz] |
総ドット数 [dot] |
総ライン数 [line] |
有効ドット数 [dot] |
有効ライン数 [line] |
|---|---|---|---|---|---|---|---|---|---|
|
1 |
VGA 60 |
640×480 |
31.500 |
60.000 |
25.200 |
800 |
525 |
640 |
480 |
|
2 |
VGA 59.94 |
640×480 |
31.469 |
59.940 |
25.175 |
800 |
525 |
640 |
480 |
|
3 |
SVGA 60 |
800×600 |
37.879 |
60.317 |
40.000 |
1,056 |
628 |
800 |
600 |
|
4 |
XGA 60 |
1024×768 |
48.363 |
60.004 |
65.000 |
1,344 |
806 |
1,024 |
768 |
|
5 |
WXGA 60 |
1280×768 |
47.760 |
60.000 |
79.998 |
1,675 |
796 |
1,280 |
768 |
|
6 |
WXGA+ 60 |
1440×900 |
55.919 |
59.999 |
106.470 |
1,904 |
932 |
1,440 |
900 |
|
7 |
SXGA 60 |
1280×1024 |
63.981 |
60.020 |
108.000 |
1,688 |
1,066 |
1,280 |
1,024 |
|
8 |
WSXGA+ 60 |
1680×1050 |
65.222 |
60.002 |
147.140 |
2,256 |
1,087 |
1,680 |
1,050 |
|
9 |
WUXGA 60 |
1920×1200 |
74.038 |
59.95 |
154.000 |
2,080 |
1,235 |
1,920 |
1,200 |
入力可能な信号でも、お使いのPCやケーブルによっては正常に写らないことがあります。正常に写らない場合はほかの対応解像度に変えるか、ケーブルを変えると映る場合があります。
