カメラ本体の取り付け

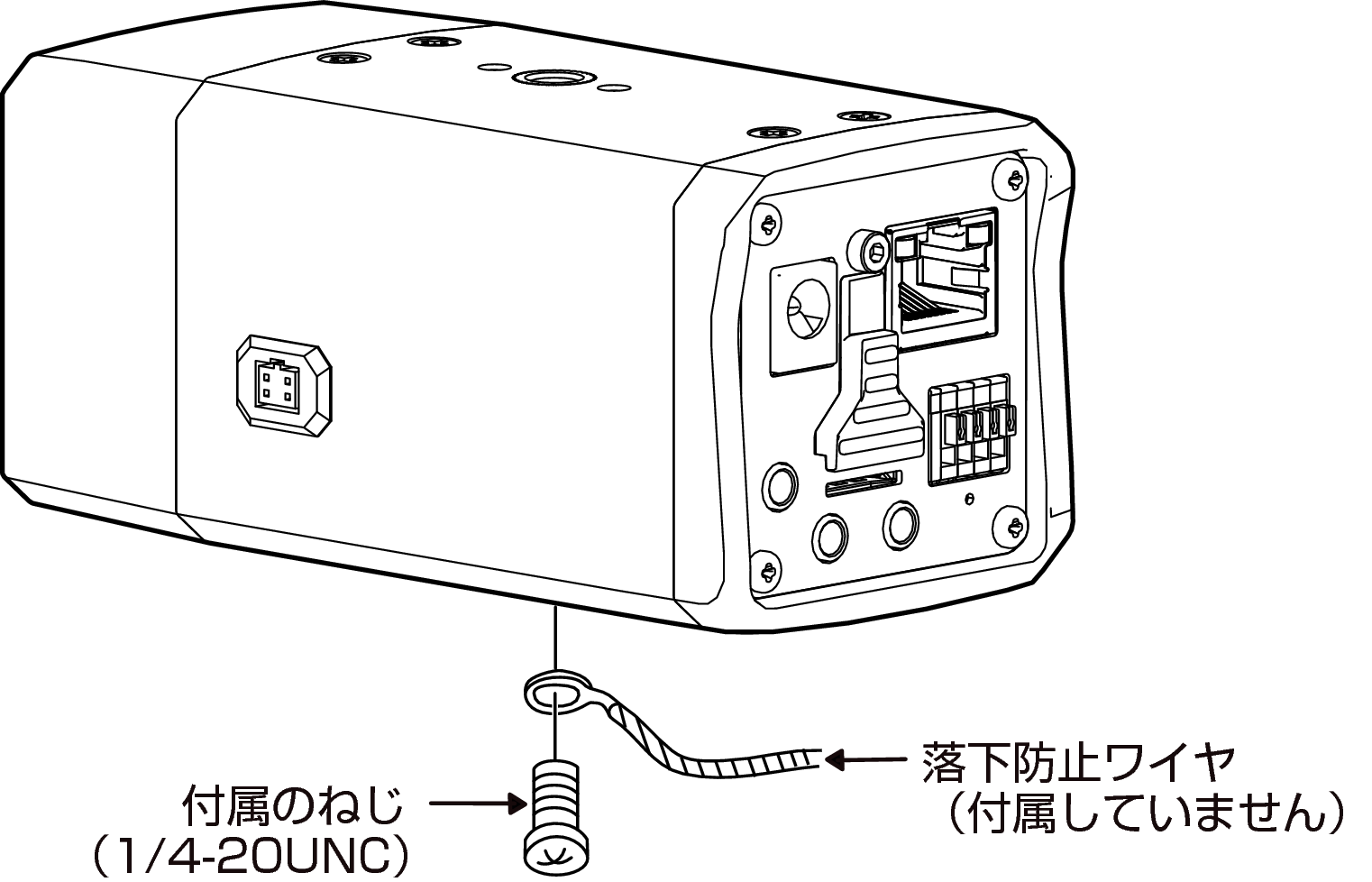

落下防止ワイヤーの接続

カメラ上下の取付穴のうち、フィクサー等にカメラを取り付けない方の取付穴に落下防止ワイヤーを取り付けてください。取り付けは、付属のねじ（1/4-20UNC）を使用してください。

落下防止ワイヤーは長さ・強度・材質（絶縁性）などを十分考慮したものを使用してください。

落下防止ワイヤーは十分な強度がある場所にしっかりと固定してください。

落下防止ワイヤーは設置場所の構造物と絶縁できるように接続してください。構造物が金属の場合、カメラとの絶縁をとらないと映像にノイズが入ることがあります。

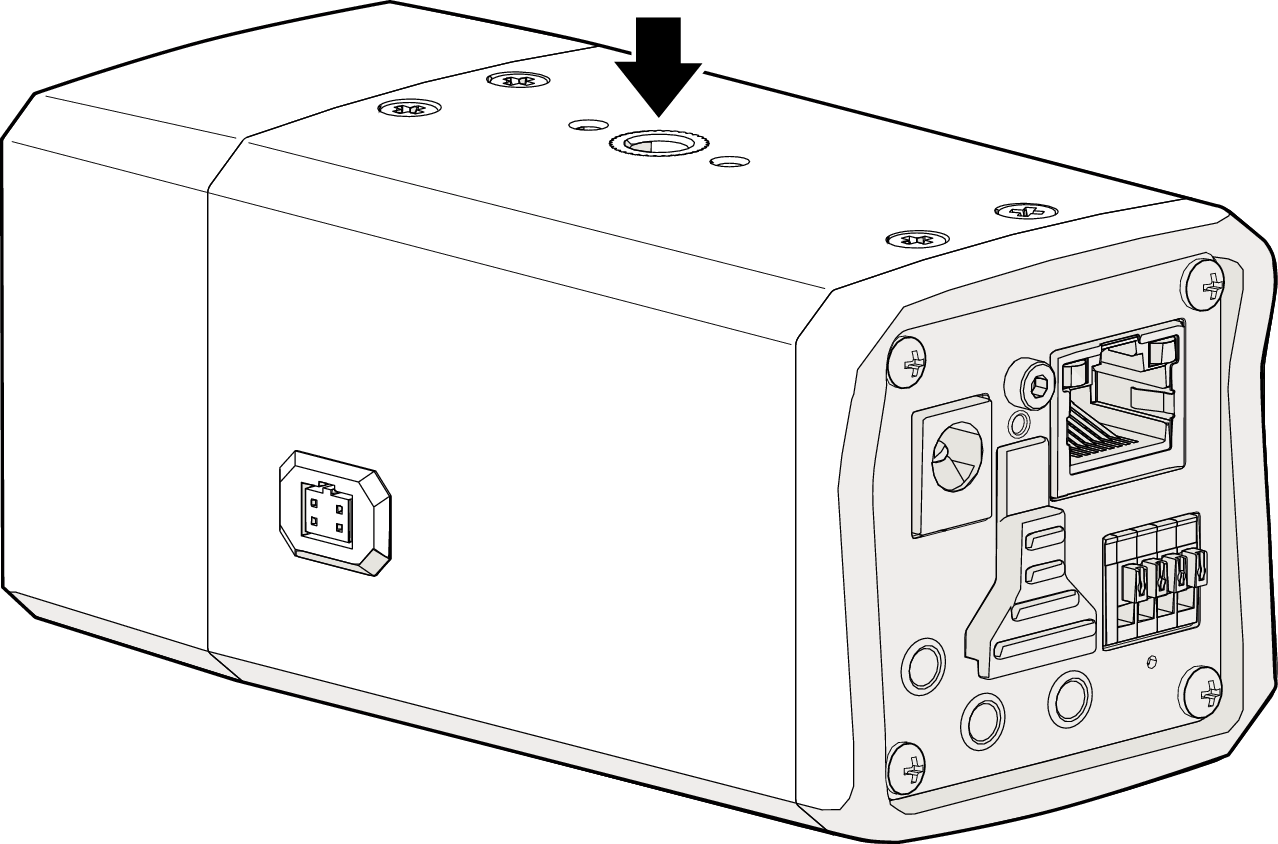

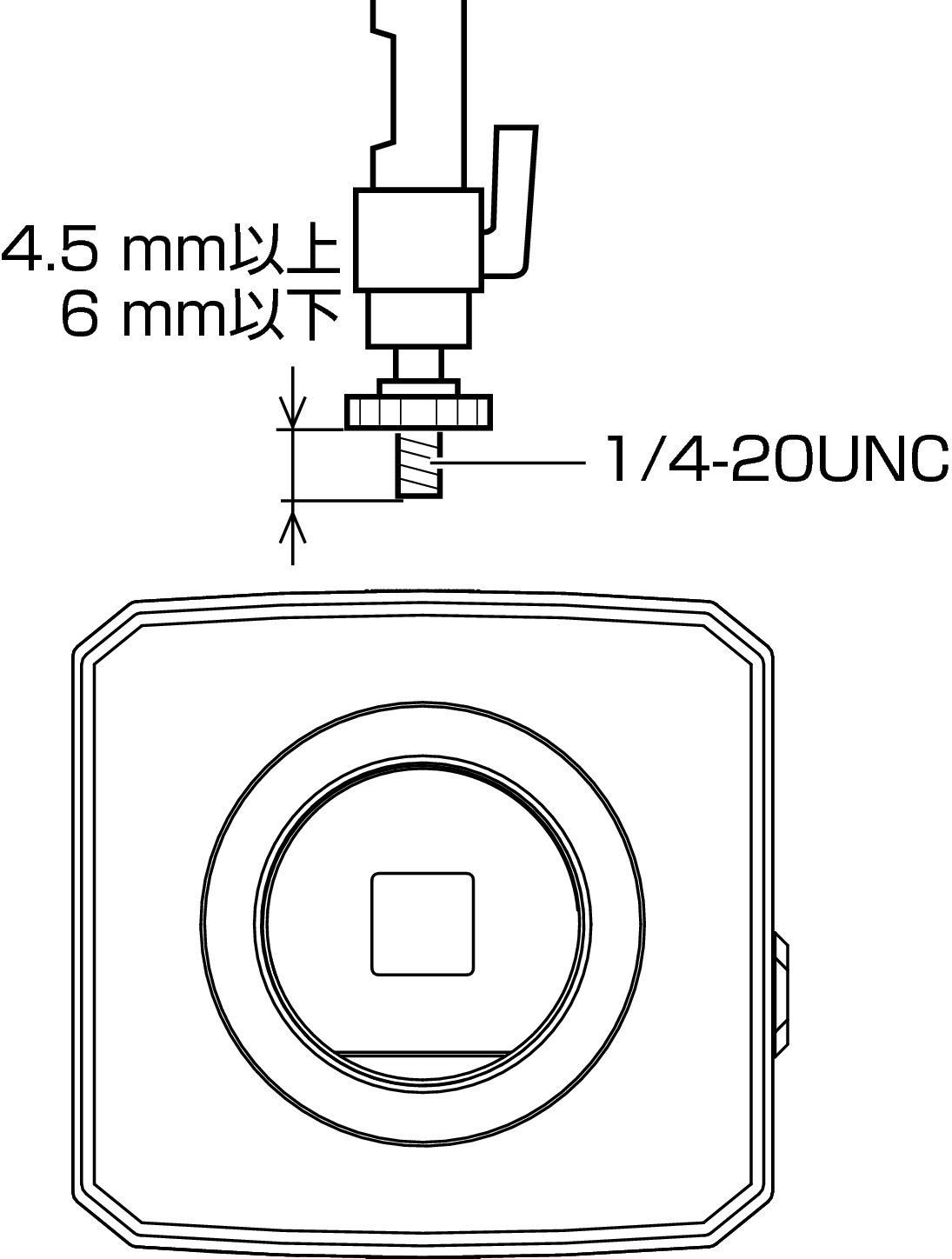

本機をフィクサーや回転台などに取り付ける場合は、カメラ上下にあるカメラ取付用ねじ穴（1/4-20UNC）を使用します。

本機を取り付ける前に設置場所に応じてケーブルが傷つかないようにケーブルを処理してください。

カテゴリー5e以上/100 m 以下のLANケーブルで接続してください。
UTP（シールド無し）を使用してください。

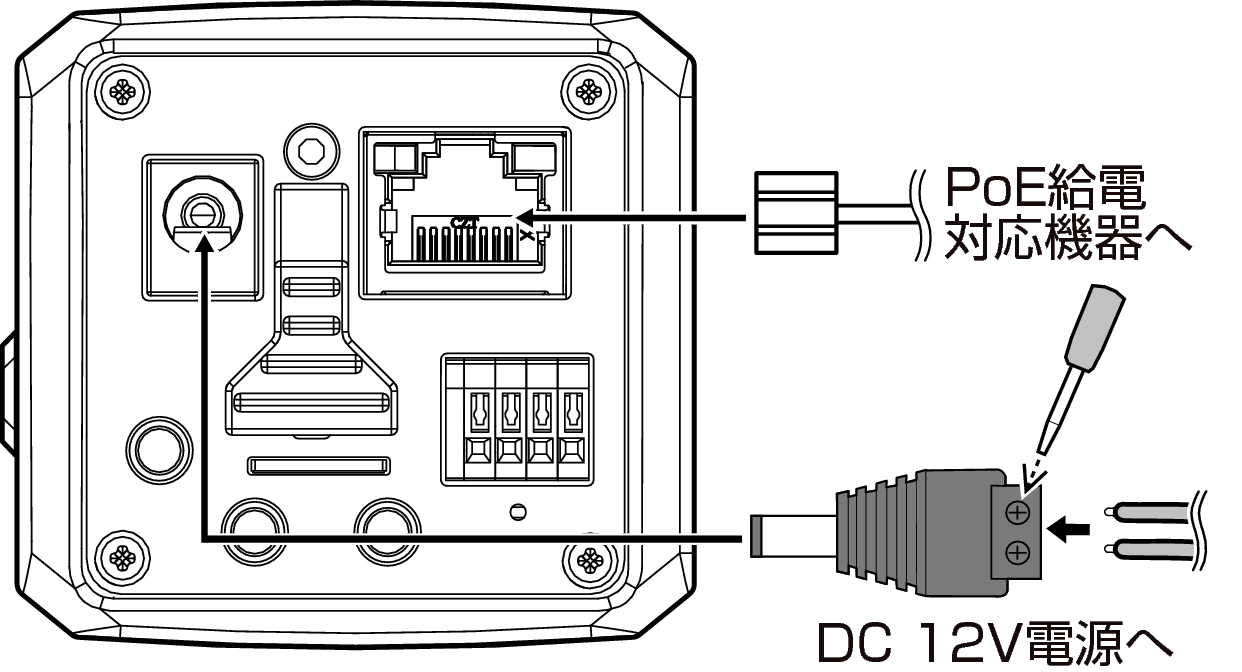

以下のどちらかの方法で電源を接続してください。

DC 12 Vの場合：
DC 12 V電源に接続してください。

電源ケーブルは以下をご使用ください。

導体直径（mm）	∅1.0以上	∅1.6以上	∅2.0以上
最大接続距離（m）	45	120	190

PoE (IEEE 802.3afクラス0)の場合：
LANケーブルをPoE給電対応機器に接続してください。

動作が不安定になることがあるため、同時に複数の電源（PoE、DC12V）に接続しないでください。

DC 12 V電源の場合は、正しい極性で接続してください。極性を間違えると、故障や破損の原因となります。

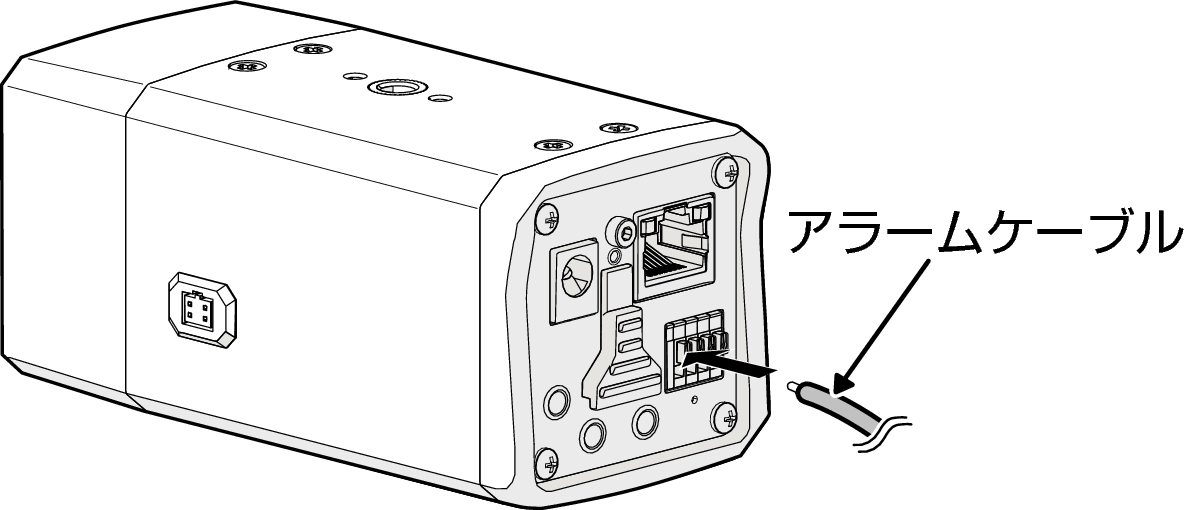

アラームケーブルをALARM IN、ALARM OUT端子に接続してください。
アラームケーブルは隣り合う端子の対（ALARM OUT-COM、ALARM IN-GND）で接続してください。

アラームケーブルは長さ50 m以下、AWG28～AWG20相当品をご使用ください。

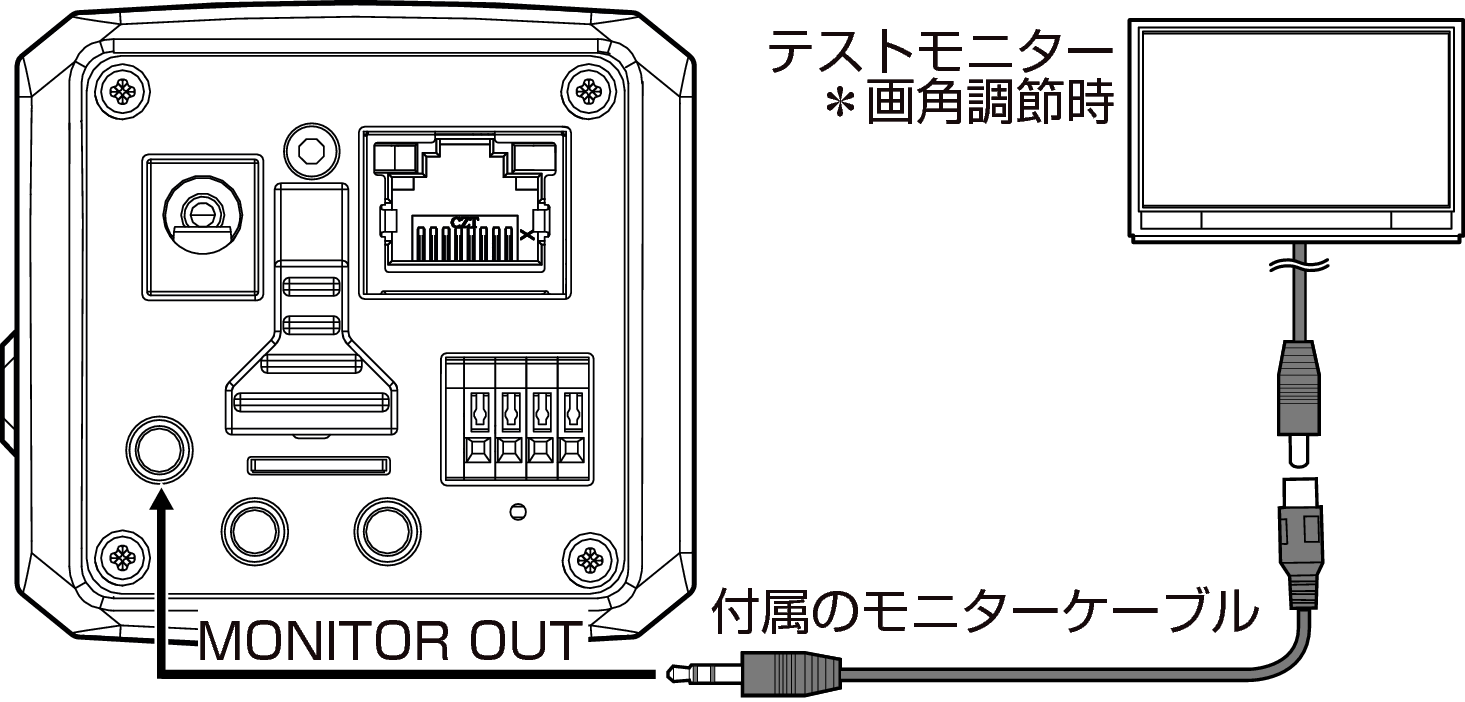

MONITOR OUT端子にテストモニターを接続し、本機設置時の画角調節や、フォーカスを調節する場合にご使用ください。

ケーブルが長いほど信号が減衰するため、解像度が低下し、ノイズが増えます。取り付けのときには、減衰量の少ないケーブルの利用を推奨いたします。

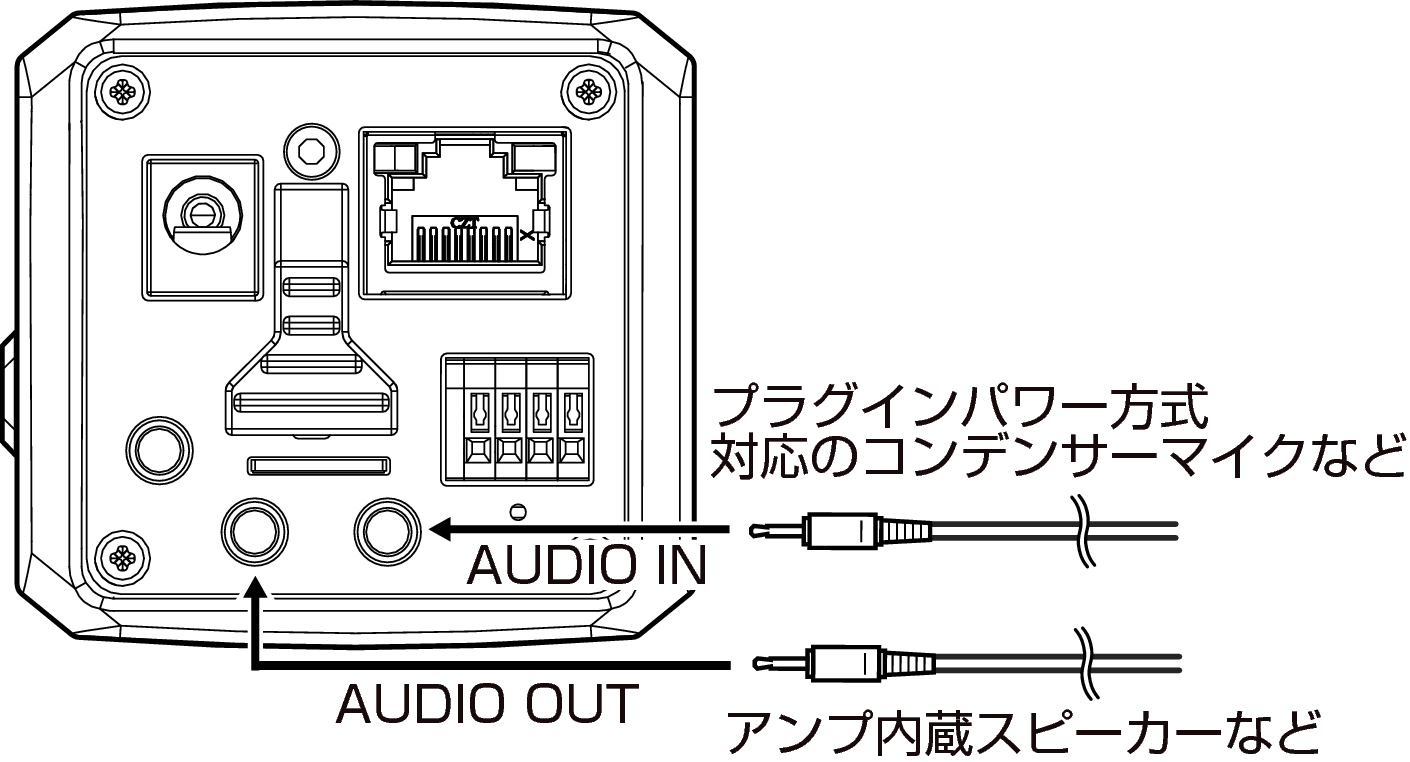

オーディオケーブルをAUDIO IN、AUDIO OUT端子に接続します。

AUDIO IN端子：プラグインパワー方式対応のコンデンサーマイクなどと接続します。

AUDIO OUT端子：アンプ内蔵スピーカーなどと接続します。

オーディオケーブルは長さ5 m以下のシールドケーブルを推奨いたします。

以上でカメラの設置は終了です。このあと、カメラのIPアドレスを設定してください。IP アドレス（工場出荷値）

カメラを取りはずす場合は、取り付け時と逆の手順で行います。
