カメラ

エンコーダー

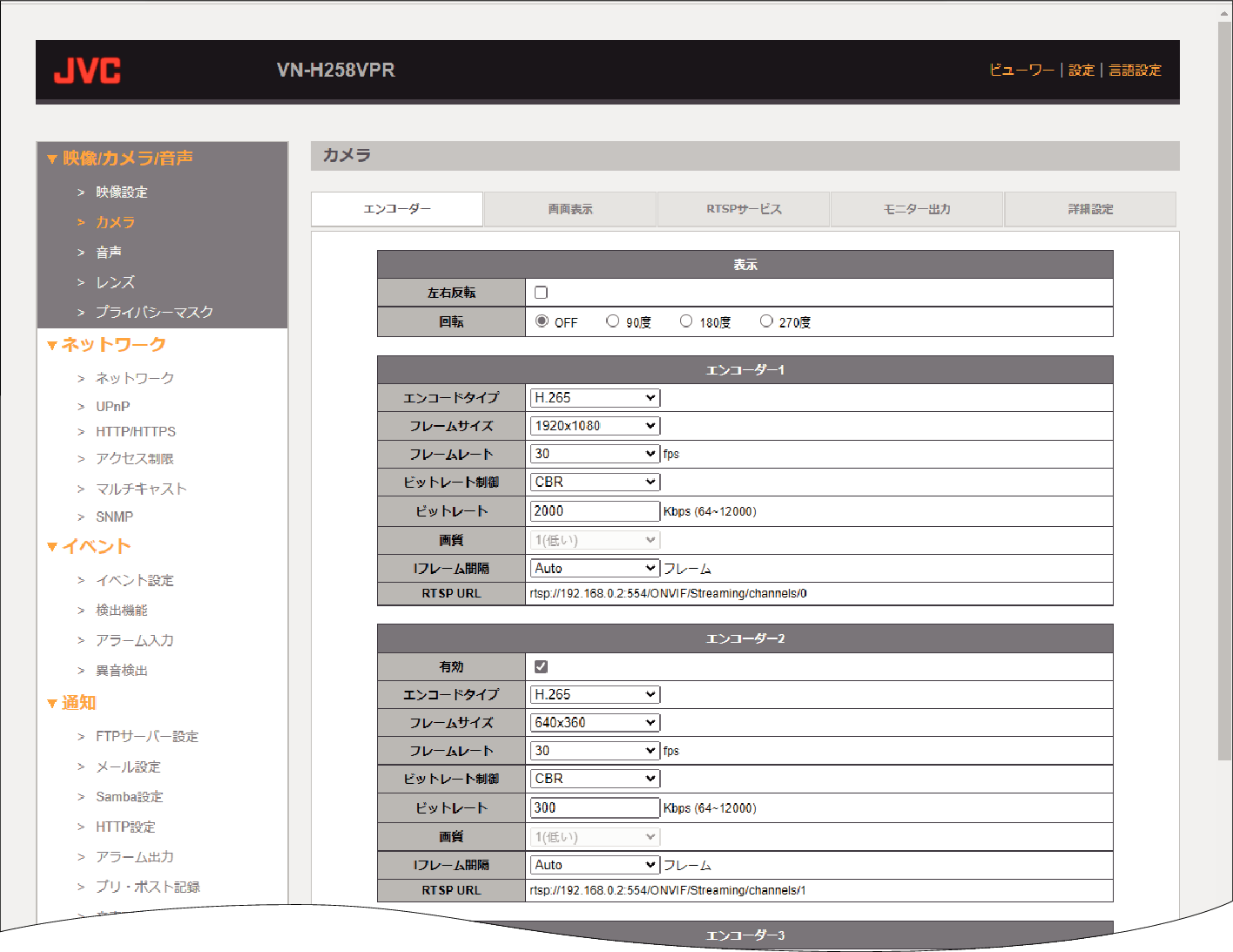

H258VPR Camera-1

表示

左右反転:
チェックを入れると、出力画像が左右反転します。

[設定値:kuromaruチェックなし]

回転:
OFF以外を設定すると、出力画像が反時計回りで設定した角度で回転します。

[設定値:kuromaruOFF、90度、180度、270度]

ご注意

左右反転を設定する場合または縦横比が変わるフレームサイズを設定する場合は、設定後の映像で、測光エリア・ホワイトバランスエリア・プライバシーマスク・検出機能のエリアを設定してください。左右反転の設定や縦横比の変更でエリア設定の位置がずれます。

メモ

エンコーダーで設定できるフレームサイズの組み合わせは、エンコーダーで設定できるフレームサイズの組み合わせ表をご覧ください。

エンコーダーの設定を変更しているときは、映像出力が途切れることがあります。

エンコーダー2、3のフレームサイズはエンコーダー1と同じ縦横比のフレームサイズを選択することをおすすめします。
エンコーダー1と異なる縦横比を選択すると実際と異なる縦横比の映像になります。

最大配信本数は全エンコーダー合わせて20本までです。

配信可能なストリームの合計ビットレートは40 Mbps未満です。

モニター出力は、NTSCまたはPALです。



設置方向

回転

左右反転

ストリーム
出力の表示

camera-2-1

OFF

OFF

Man-R_side

ON

Man-L_side
camera-1

90度

OFF

Man-R_vertical

ON

Man-L_vertical
camera-2-2

180度

OFF

Man-R_side

ON

Man-L_side
camera-3

270度

OFF

Man-R_vertical

ON

Man-L_vertical

エンコーダー1

エンコードタイプ:
エンコードタイプ(H.264/H.265/JPEG)を選択します。

H.264:
H.264形式でエンコードします。

H.265:
H.265形式でエンコードします。

JPEG:
Motion JPEG形式でエンコードします。

[設定値:H.264、kuromaruH.265、JPEG]

フレームサイズ:
フレームサイズを選択します。エンコーダー2~3より小さいフレームサイズは選択できません。

[設定値:kuromaru1920x1080、1280x960、1280x720、640x480、640x360]

フレームレート:
フレームレートを選択します。

[設定値:1~30(kuromaru30)]

ビットレート制御:
ビットレートの制御方法を選択します。
エンコードタイプJPEGの場合はVBRに固定されます。

VBR:
可変ビットレート方式でエンコードします。

CBR:
固定ビットレート方式でエンコードします。

[設定値:VBR、kuromaruCBR]

ビットレート:
ビットレートを選択します。値を高くすると画質が向上するとともにデータサイズが大きくなります。
エンコードタイプJPEGの場合は設定できません。グレーアウトされます。

[設定値:64~12000(kuromaru2000)]

画質:
JPEGの画質を選択します。
エンコードタイプH.264またはH.265の場合は設定できません。グレーアウトされます。

[設定値:1(低い)~6(ベスト)(kuromaru1)]

Iフレーム間隔:
Iフレーム間隔を選択します。数値を小さくすると、動きの多い映像が見やすくなりますが、画質は悪くなります。数値を大きくすると、画質は良くなりますが、動きの多い映像には適しません。
Autoを設定すると、1秒に1枚Iフレームが挿入されます。
エンコードタイプJPEGの場合は設定できません。グレーアウトされます。

[設定値:kuromaruAuto、1~30]

RTSP URL:
RTSPでリクエストするときのURLが表示されます。

エンコーダー2

有効:
チェックを入れると、エンコーダー2を映像配信に使用できます。

[設定値:kuromaruチェックあり]

エンコードタイプ:
エンコードタイプ(H.264/H.265/JPEG)を選択します。各項目については、エンコーダー1の説明を参照ください。エンコーダー1

[設定値:H.264、kuromaruH.265、JPEG]

フレームサイズ:
フレームサイズを選択します。エンコーダー2は、エンコーダー1より大きいフレームサイズは選択できません。

エンコーダー2:[設定値:1920x1080、1280x960、1280x720、640x480、kuromaru640x360、320x240]

フレームレート:
フレームレートを選択します。

[設定値:1~30(kuromaru30)]

ビットレート制御:
ビットレートの制御方法を選択します。
エンコードタイプJPEGの場合は設定できません。グレーアウトされます。
各項目については、エンコーダー1の説明を参照ください。エンコーダー1

[設定値:VBR、kuromaruCBR]

ビットレート:
ビットレートを選択します。詳細については、エンコーダー1 の説明を参照ください。エンコーダー1
エンコードタイプJPEGの場合は設定できません。グレーアウトされます。

[設定値:64~12000(kuromaru300)]

画質:
JPEGの画質を選択します。
エンコードタイプH.264またはH.265の場合は設定できません。グレーアウトされます。

[設定値:1(低い)~6(ベスト)(kuromaru1)]

Iフレーム間隔:
Iフレーム間隔を選択します。詳細については、エンコーダー1 の説明を参照ください。
エンコードタイプJPEGの場合は設定できません。グレーアウトされます。

[設定値:kuromaruAuto、1~30]

RTSP URL:
RTSPでリクエストするときのURLが表示されます。

エンコーダー3

有効:
チェックを入れると、エンコーダー3を映像配信に使用できます。

[設定値:kuromaruチェックあり]

エンコードタイプ:
エンコードタイプ(H.264/H.265/JPEG)を選択します。各項目については、エンコーダー1の説明を参照ください。エンコーダー1

[設定値:H.264、H.265、kuromaruJPEG]

フレームサイズ:
フレームサイズを選択します。エンコーダー3は、エンコーダー1より大きいフレームサイズは選択できません。

エンコーダー3:[設定値:640x480、kuromaru640x360、320x240]

フレームレート:
フレームレートを選択します。

[設定値:1~30(kuromaru5)]

ビットレート制御:
ビットレートの制御方法を選択します。
エンコードタイプJPEGの場合は設定できません。グレーアウトされます。
各項目については、エンコーダー1の説明を参照ください。エンコーダー1

[設定値:VBR、kuromaruCBR]

ビットレート:
ビットレートを選択します。詳細については、エンコーダー1 の説明を参照ください。エンコーダー1
エンコードタイプJPEGの場合は設定できません。グレーアウトされます。

[設定値:64~12000(kuromaru1000)]

画質:
JPEGの画質を選択します。
エンコードタイプH.264またはH.265の場合は設定できません。グレーアウトされます。

[設定値:1(低い)~6(ベスト)(kuromaru6)]

Iフレーム間隔:
Iフレーム間隔を選択します。詳細については、エンコーダー1 の説明を参照ください。
エンコードタイプJPEGの場合は設定できません。グレーアウトされます。

[設定値:kuromaruAuto、1~30]

RTSP URL:
RTSPでリクエストするときのURLが表示されます。

ストリーム記録

エンコーダー:
イベント記録で使用するエンコーダーを指定します。イベント設定

[設定値:エンコーダー1、kuromaruエンコーダー2、エンコーダー3]

メモ

イベント録画のためのエンコーダ設定について

録画対象エンコーダーはユーザーが選択できます。デフォルトではエンコーダー2となっています。

録画対象エンコーダーのエンコードタイプは、H.264またはH.265に設定する必要があります。

ビットレート制御CBRに設定されている場合、ビットレートの最大値は4000 Kbpsです。

ビットレート制御VBRに設定されている場合、ビットレートの最大値は6000 Kbpsです。

JPEG 設定時の画質とフレームサイズごとのファイルサイズの目安

(1フレーム当たりのデータ量:KByte)

フレームサイズ

画質

1

2

3

4

5

6

1920 x 1080

600

631

663

694

725

788

1280 x 960

388

407

427

447

467

506

1280 x 720

315

330

344

359

373

403

640 x 480

125

130

135

141

146

156

640 x 360

91

95

99

103

107

115

320 x 240

34

36

37

38

39

41

JPEG静止画の最大ファイルサイズの目安

JPEG静止画の最大ファイルサイズはエンコーダー設定によって変わります。
エンコーダータイプJPEGに設定されているときは、画質設定が有効になり、フレームサイズ、画質設定に応じたファイルサイズになります。

(1フレーム当たりのデータ量:KByte)

フレームサイズ

画質

1

2

3

4

5

6

1920 x 1080

600

631

663

694

725

788

1280 x 960

388

407

427

447

467

506

1280 x 720

315

330

344

359

373

403

640 x 480

125

130

135

141

146

156

640 x 360

91

95

99

103

107

115

エンコーダータイプH.264/H.265に設定されているときは、画質設定が無効になり、フレームサイズに応じたファイルサイズになります。

(データ量:KByte)

フレームサイズ

ファイルサイズ

1920x1080

500

1280x960

325

1280x720

251

640x480

100

640x360

75

JPEG静止画のフレームサイズはエンコーダー1のフレームサイズに従うため、320x240の設定はできません。

エンコーダーで設定できるフレームサイズの組み合わせ表

各エンコーダーのフレームサイズとフレームレートには上限が存在します。また、イメージエンハンスモードと回転の設定は各エンコーダーの設定に影響を与えます。(下表にてxの部分は設定不可)

エンコーダー1

フレームサイズ/
最大フレームレート

エンコーダー2

フレームサイズ/
最大フレームレート

エンコーダー3

フレームサイズ/
最大フレームレート

イメージエンハンスモード

ノーマル/
WDR/
霧除去

ノーマル/
霧除去

WDR

回転

OFF/180度

90度/270度

90度/270度

1920x1080

15

1920x1080

15

640x480

30

maru

x

x

1920x1080

15

1920x1080

15

640x360

30

maru

x

x

1920x1080

15

1920x1080

15

320x240

30

maru

maru

x

1920x1080

30

maru

maru

maru

1920x1080

15

1280x960

15

640x480

30

maru

maru

maru

1920x1080

15

1280x960

15

640x360

30

maru

maru

maru

1920x1080

15

1280x960

30

320x240

30

maru

maru

x

1920x1080

15

1280x960

15

320x240

30

maru

maru

maru

1920x1080

15

1280x720

30

640x480

30

maru

maru

x

1920x1080

15

1280x720

30

640x480

15

maru

maru

maru

1920x1080

15

1280x720

30

640x360

30

maru

maru

x

1920x1080

15

1280x720

30

640x360

15

maru

maru

maru

1920x1080

15

1280x720

30

320x240

30

maru

maru

maru

1920x1080

30

1280x720

15

maru

maru

x

1920x1080

15

1280x720

15

maru

maru

maru

1920x1080

30

640x480

30

640x480

15

maru

maru

x

1920x1080

15

640x480

30

640x480

15

maru

maru

maru

1920x1080

30

640x480

30

640x360

15

maru

maru

x

1920x1080

15

640x480

30

640x360

15

maru

maru

maru

1920x1080

30

640x480

30

320x240

30

maru

maru

x

1920x1080

30

640x480

15

320x240

30

maru

maru

maru

1920x1080

30

640x360

30

640x360

15

maru

maru

x

1920x1080

30

640x360

15

640x360

15

maru

maru

maru

1920x1080

30

640x360

30

320x240

30

maru

maru

x

1920x1080

30

640x360

30

320x240

15

maru

maru

maru

1920x1080

30

320x240

30

320x240

30

maru

maru

maru

1280x960

30

1280x960

15

640x480

30

maru

maru

maru

1280x960

30

1280x960

15

640x360

30

maru

maru

maru

1280x960

30

1280x960

30

320x240

30

maru

maru

maru

1280x960

30

1280x720

30

640x480

30

maru

maru

maru

1280x960

30

1280x720

30

640x360

30

maru

maru

maru

1280x960

30

1280x720

30

320x240

30

maru

maru

maru

1280x960

30

640x480

30

640x480

30

maru

maru

maru

1280x960

30

640x480

30

640x360

30

maru

maru

maru

1280x960

30

640x480

30

320x240

30

maru

maru

maru

1280x960

30

640x360

30

640x360

30

maru

maru

maru

1280x960

30

640x360

30

320x240

30

maru

maru

maru

1280x960

30

320x240

30

320x240

30

maru

maru

maru

1280x720

30

1280x720

30

640x480

30

maru

maru

maru

1280x720

30

1280x720

30

640x360

30

maru

maru

maru

1280x720

30

1280x720

30

320x240

30

maru

maru

maru

1280x720

30

640x480

30

640x480

30

maru

maru

maru

1280x720

30

640x480

30

640x360

30

maru

maru

maru

1280x720

30

640x480

30

320x240

30

maru

maru

maru

1280x720

30

640x360

30

640x360

30

maru

maru

maru

1280x720

30

640x360

30

320x240

30

maru

maru

maru

1280x720

30

320x240

30

320x240

30

maru

maru

maru

640x480

30

640x480

30

640x480

30

maru

maru

maru

640x480

30

640x480

30

640x360

30

maru

maru

maru

640x480

30

640x480

30

320x240

30

maru

maru

maru

640x480

30

640x360

30

640x360

30

maru

maru

maru

640x480

30

640x360

30

320x240

30

maru

maru

maru

640x480

30

320x240

30

320x240

30

maru

maru

maru

640x360

30

640x360

30

640x360

30

maru

maru

maru

640x360

30

640x360

30

320x240

30

maru

maru

maru

640x360

30

320x240

30

320x240

30

maru

maru

maru

画面表示

H258VPR Camera-2

時刻表示

有効:
チェックを入れると時刻を表示します。
[設定値:kuromaruチェックなし]

表示位置:
時刻表示位置を設定できます。
[設定値:kuromaru左上、左下、右上、右下]

表示形式:
時刻表示の形式を設定できます。
[設定値:kuromaruYYYY/MM/DD HH:MM:SS、MM/DD/YYYY HH:MM:SS、DD/MM/YYYY HH:MM:SS]

文字列

有効:
チェックを入れると任意の文字列を表示できます。
[設定値:kuromaruチェックなし]

表示位置:
文字列の表示位置を設定できます。
[設定値:kuromaru左上、左下、右上、右下]

テキスト:
表示したい文字列を入力してください。
文字列は最大で全角20文字、半角20文字を入力できます。
[設定値:kuromaru空欄]

アイコン表示

有効:
チェックを入れるとイベント発生時にアイコンを表示できます。
[設定値:kuromaruチェックなし]

表示位置:
イベント発生アイコンの表示位置を設定できます。
[設定値:kuromaru左上、左下、右上、右下]

イベント:
チェックしたイベント項目が発生するアイコンが表示されます。
[設定値:kuromaruチェックなし]

SD-Black

SDカード未検出

SD-Blue

SDカード検出

SD-Red

SDカード記録中

SD-Yellow

SDカードエラー発生

A-Red

アラーム入力検出

AD-Red

異音検出

ID-Red

侵入検出

TA-Red

妨害検出

LC-Red

ラインクロス検出

OR-Red

持ち去り検出

OL-Red

置き去り検出

RTSPサービス

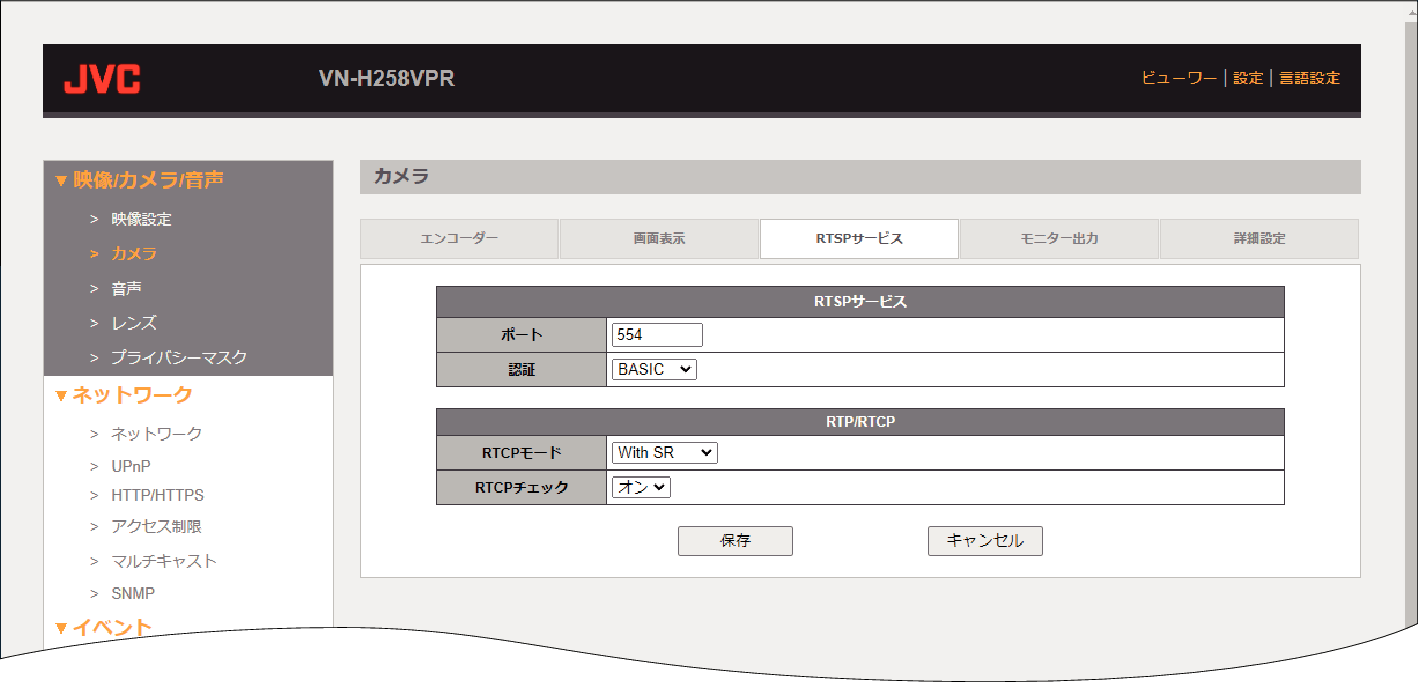

H258VPR Camera-3

RTSPサービス

ポート:
RTSPポートを設定します。

[設定値:554、1026~65534までの偶数(kuromaru554)]

認証:
RTSPリクエスト時の認証方式を選択します。

なし:
認証なしで接続します。
BASIC:
ベーシック認証で接続します。
DIGEST:
ダイジェスト認証で接続します。

[設定値:なし、kuromaruBASIC、DIGEST]

RTP/RTCP

RTCPモード:
RTCP SR(Sender Report)を制御します。

Without SR:
SR (Sender Report)を送信しません。
With SR:
SR (Sender Report)を送信します。

[設定値:Without SR、kuromaruWith SR]

RTCP チェック:
RTCP チェックのON/OFF を設定します。

ON:
受信したRTCP パケットのチェックを行います。
OFF:
受信したRTCP パケットのチェックを行いません。

[設定値:kuromaruON、OFF]

RTCP パケットは特定のVMS(Video Management System)からカメラに対して送信されることがあります。

※本機能は、V1.10以降から対応しています。

メモ

JVCネットワークレコーダーVR-X3108、VR-X3116と接続する場合は、With SRを選択してください。

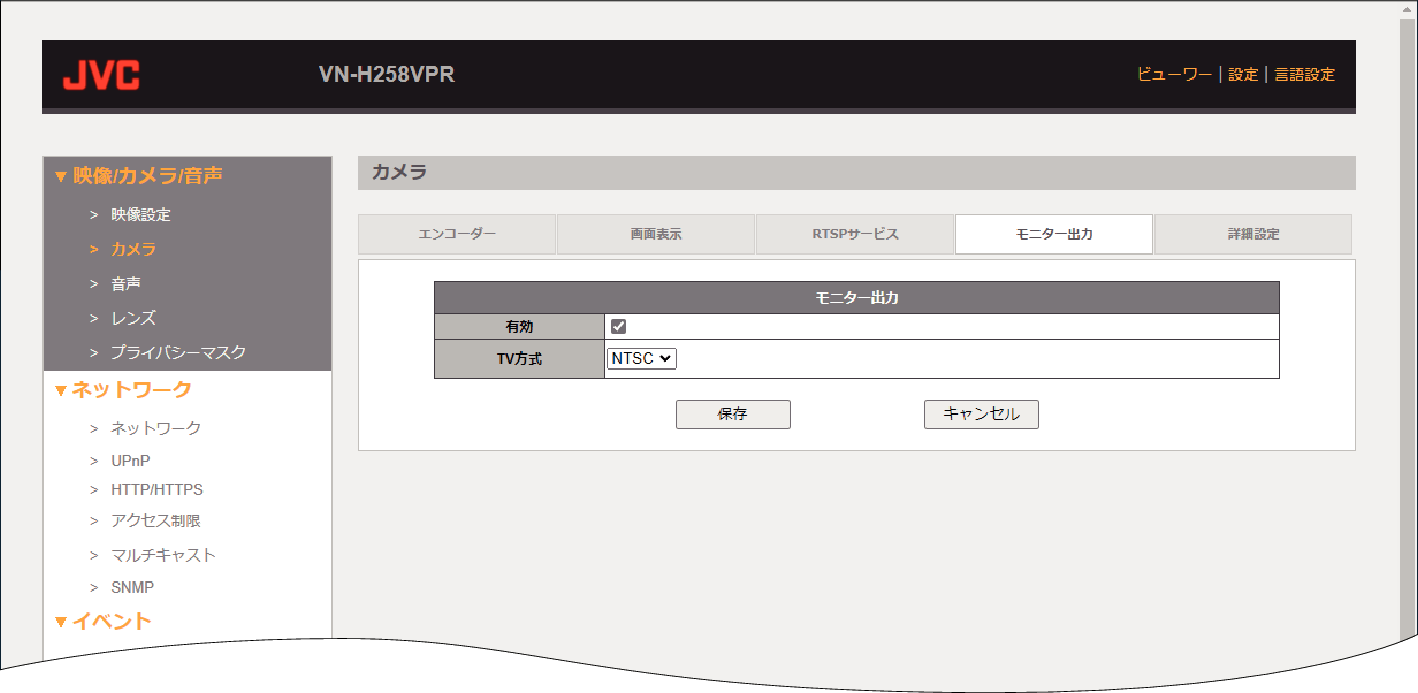

モニター出力

H258VPR Camera-4

モニター出力

有効:
チェックを入れるとMONITOR OUTコネクターから信号を出力します。
[設定値:kuromaruチェックあり]

TV方式:
MONITOR OUTコネクターから出力する信号の規格を選択します。

[設定値:kuromaruNTSC、PAL]

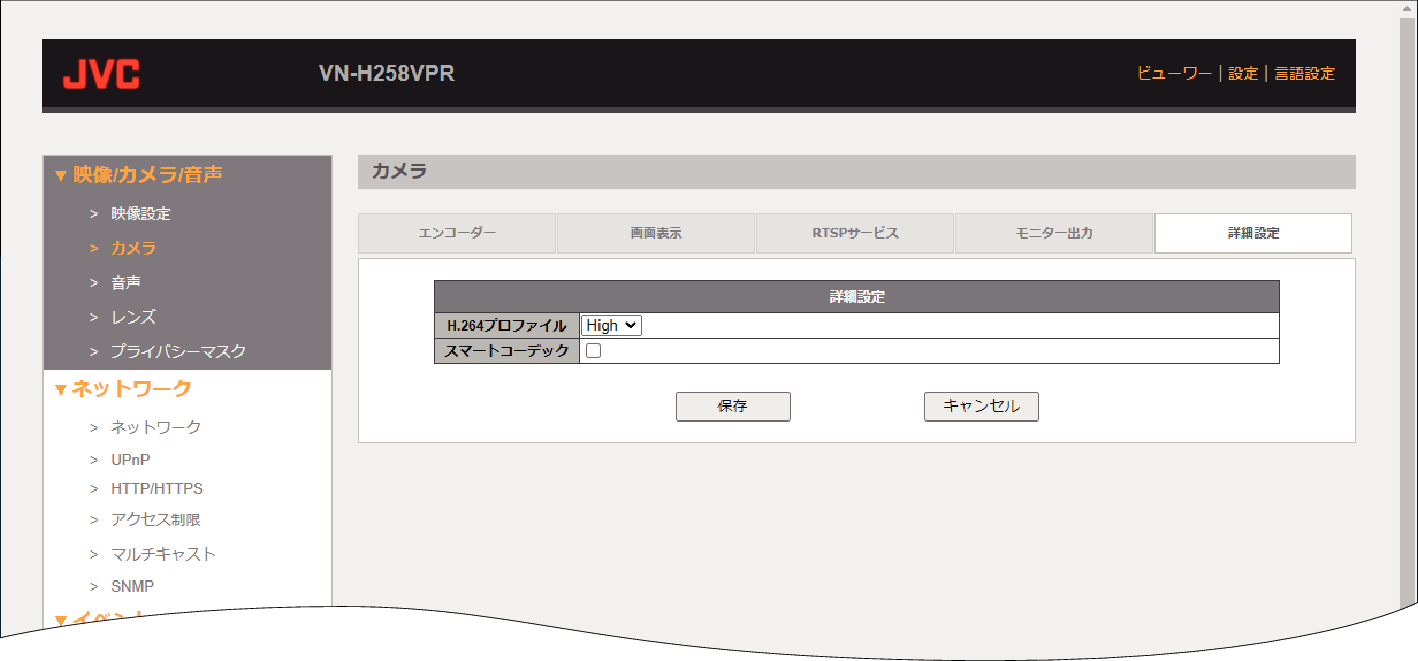

詳細設定

H258VPR Camera-5

詳細設定

H.264プロファイル:
H.264のプロファイルを選択します。

High:
少ないビットレートで高画質を維持できます。
Main:
デコードできる機器が多くなります。

[設定値:kuromaruHigh、Main]

スマートコーデック:
チェックを入れるとスマートコーデックを使用します。
本機能を使用する場合は、エンコードタイプH.264/H.265を選択し、ビットレート制御VBRに設定してください。
被写体の条件によっては、映像がカクつくことがあります。

[設定値:kuromaruチェックなし]

  • 前へ

  • 次へ

  • ページのトップヘ
