> 製品概要 >

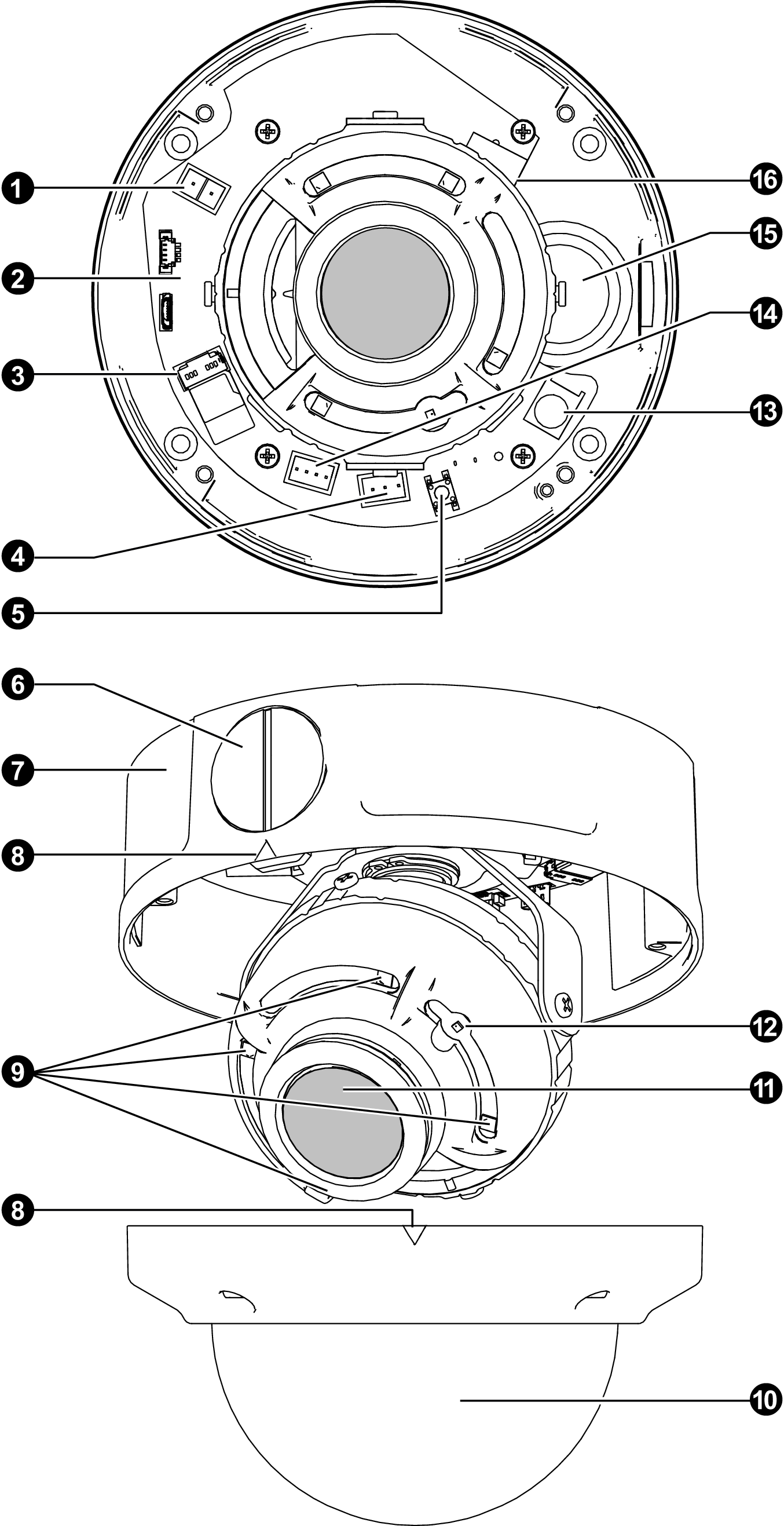

各部の名称

DC 12 V 電源に接続します。

運用時は青色に点灯します。

設定で消灯にすることができます。LEDインジケータ

microSDHCまたはmicroSDXCカードを挿入してデータを保存できます。microSDカードについて

マイク入力、ライン出力ケーブルを接続します。

スイッチを短押しするとレンズのフォーカスが一度自動で調整されます。

10秒以上押し続けると、工場出荷状態に戻ります。

側面からケーブルを引き出すときに、利用します。

天井や壁、付属の天井埋込ブラケットに取り付けます。

ドームカバーをボトムケースに取り付けるとき、このマークを合わせます。

ドーム合わせマークの反対方向（反時計回りに180度回転した位置）が本機正面方向になります。

赤外光を照射します。

本機設置時の画角調節するときに一度はずします。

電動ズームレンズを内蔵し、ズーム、アイリス、フォーカスをパソコンから制御することが可能です。レンズ表面は触らないように注意してください。

デイナイト切り替え時に使用します。

モニターケーブルを接続してください。本機設置時の画角調節や、フォーカスを調整するときに使用します。監視用/記録用には適しません。

アラーム入力、アラーム出力ケーブルを接続します。

底面からケーブルを引き出すときに、利用します。

RJ-45ケーブルでのネットワーク接続、またはPoE給電対応機器からの電源供給接続に使用します。
