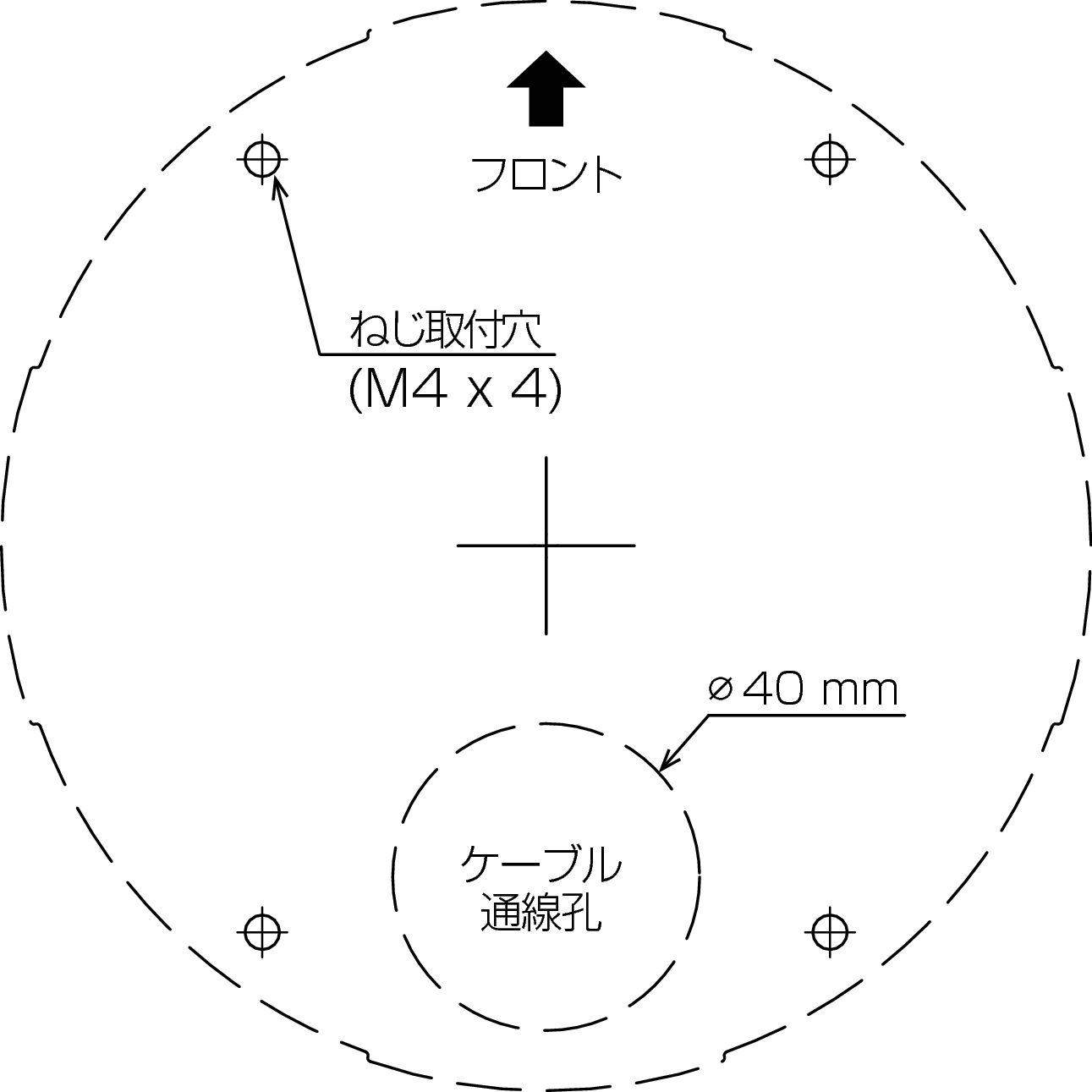

付属のテンプレートを使って設置場所にマークします。

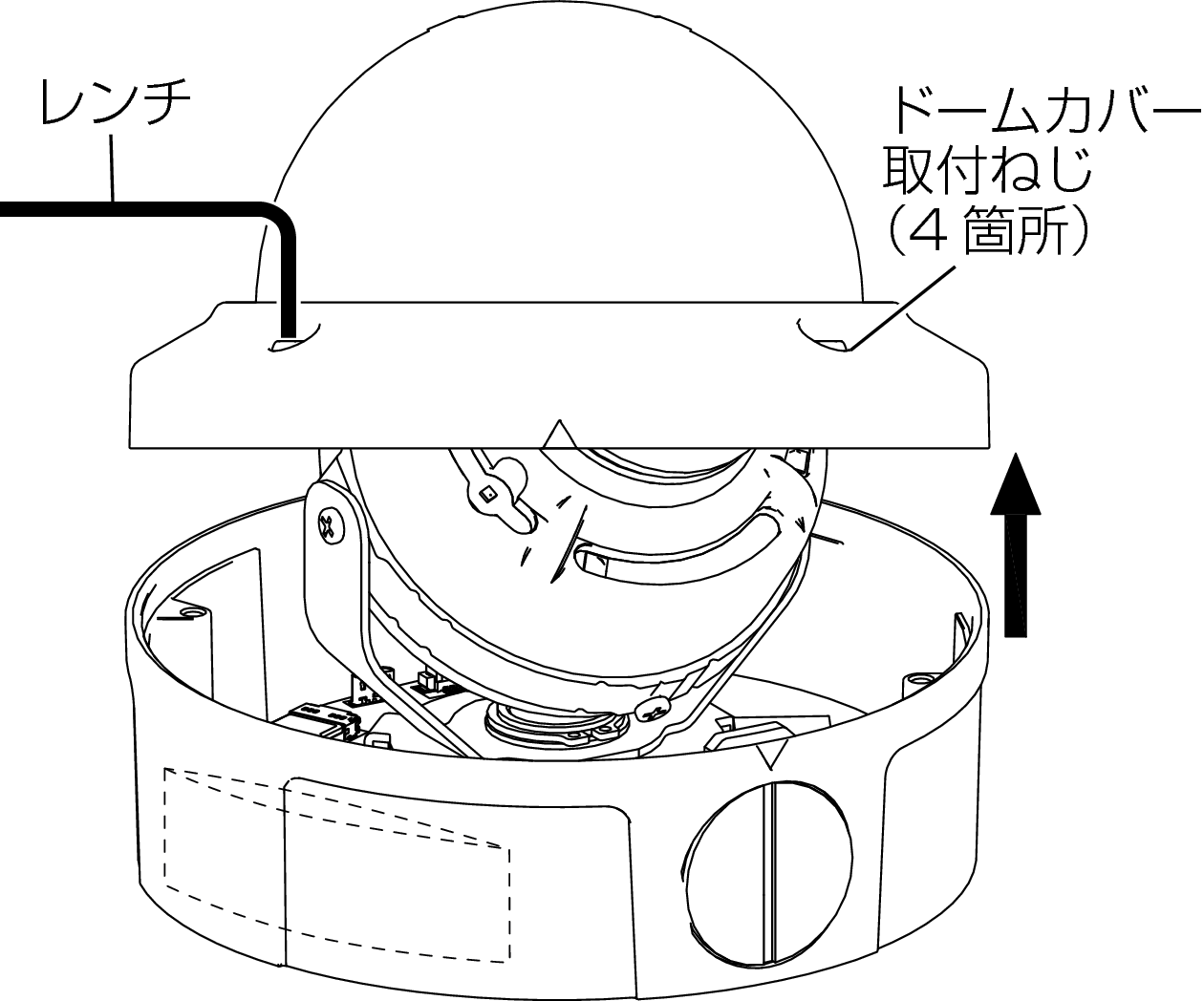

付属のレンチを使用して、ドームカバー取付ねじ（4箇所）をゆるめて（ねじは取らない）ドームカバーを取りはずします。

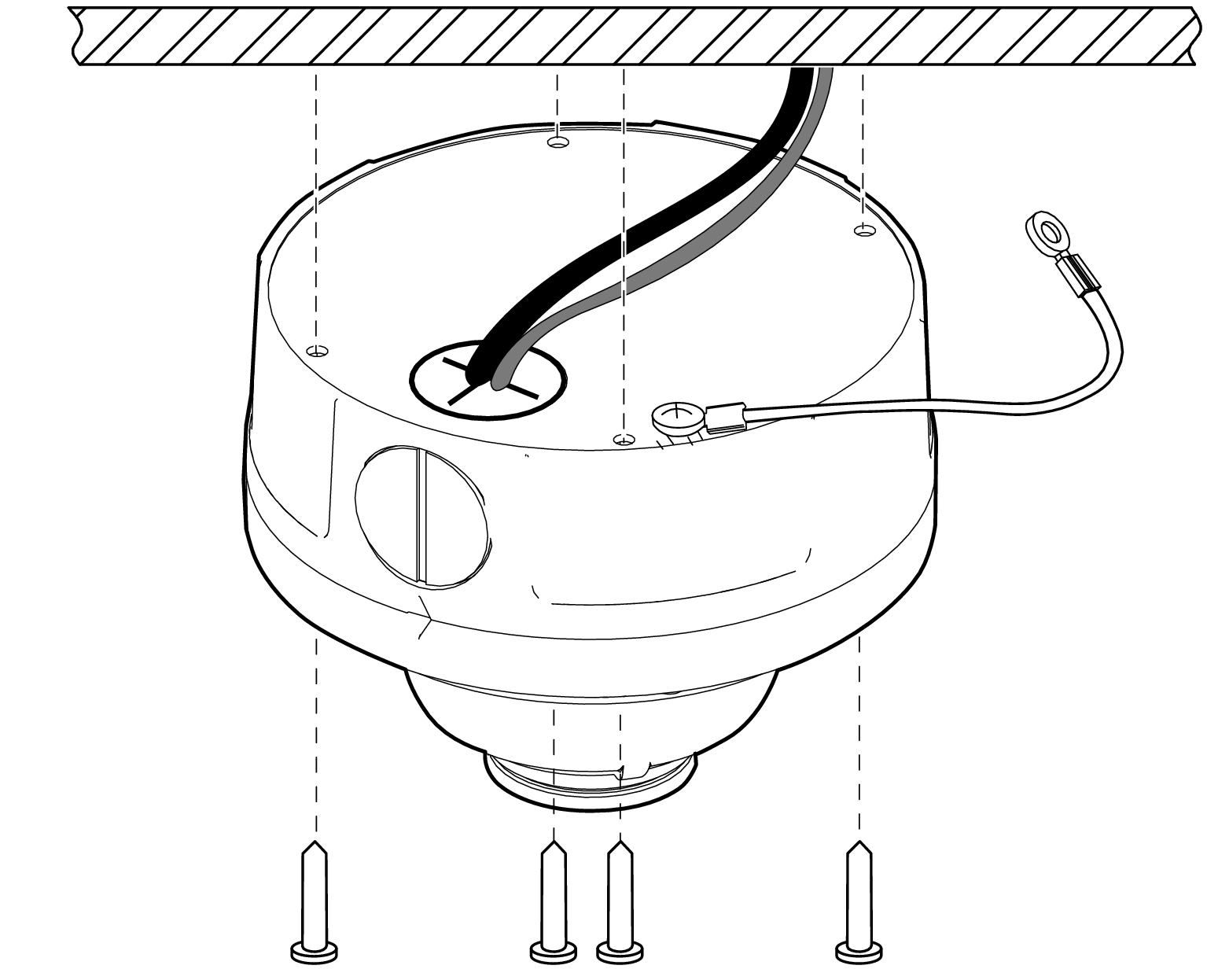

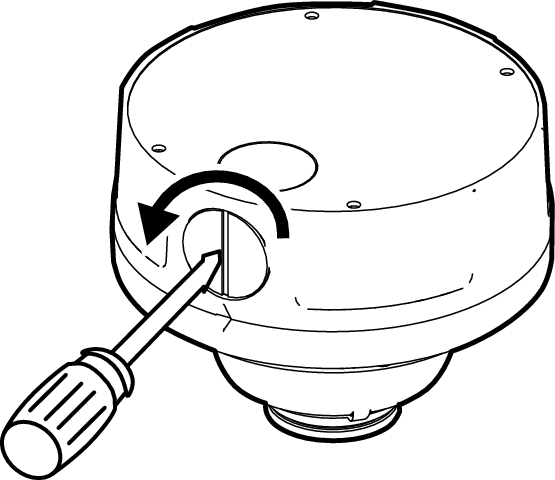

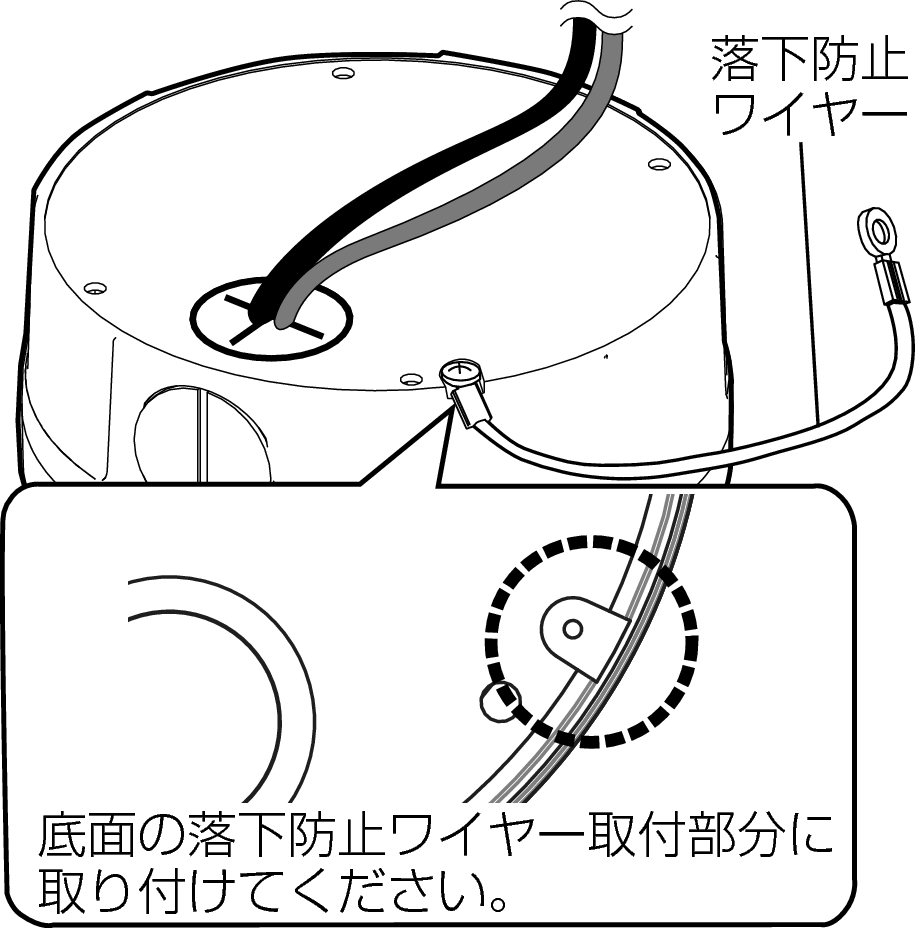

設置場所に応じて、底面か側面のケーブル通線孔にケーブルを通してください。

ケーブルをケーブル通線孔に通す時は、付属のグロメットを使用してください。
（グロメットに切り込みをいれてケーブルを通してください。）

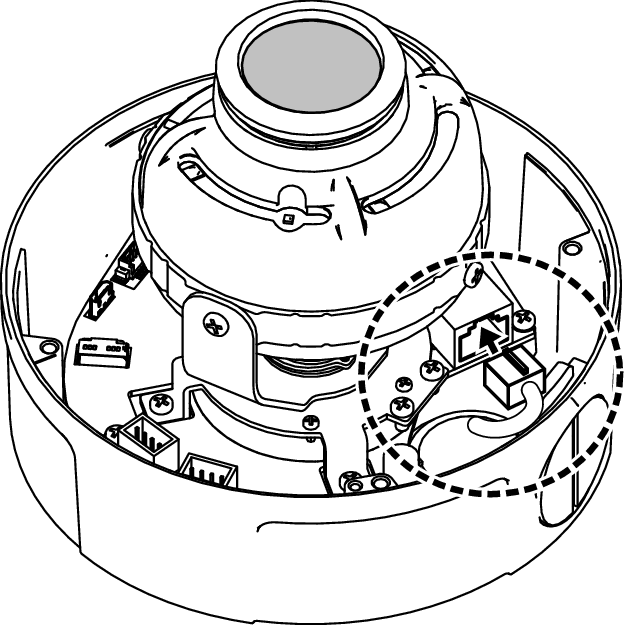

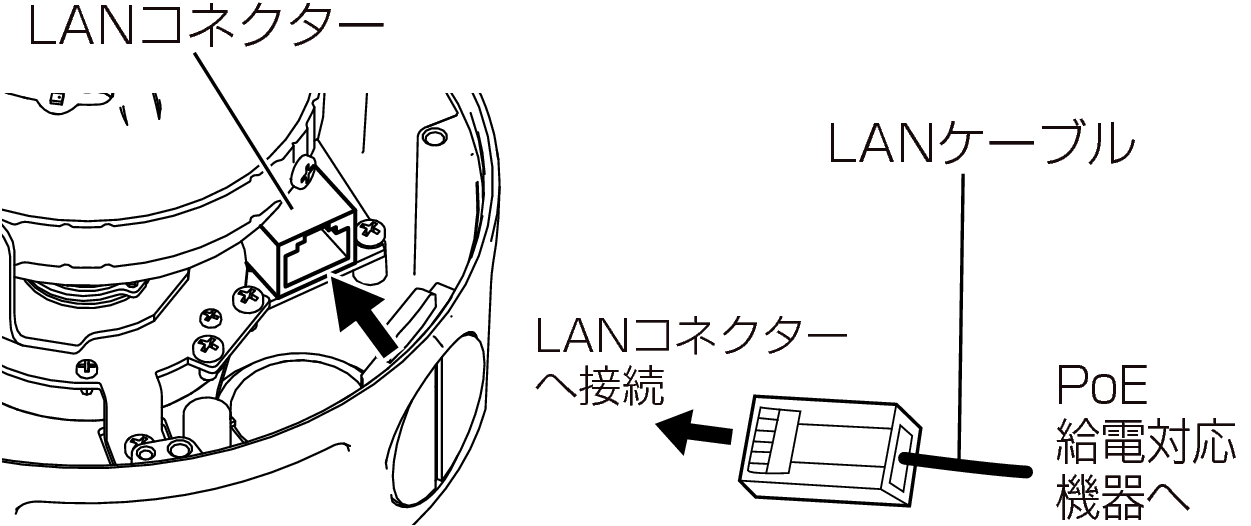

LANケーブルを接続する

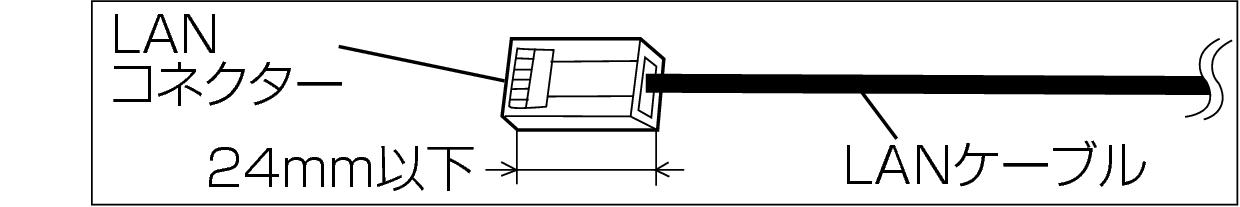

カテゴリー5e以上/100 m 以下のLANケーブルで接続してください。
UTP（シールド無し）を使用してください。

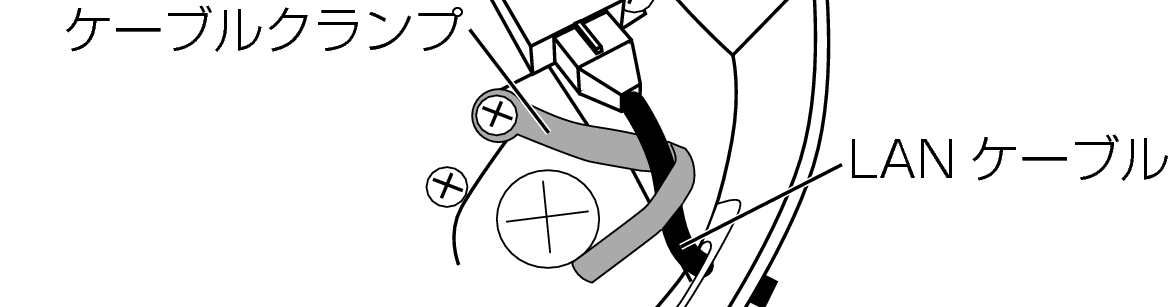

LANコネクターの破損を防ぐため、LANケーブルにケーブルクランプを巻き付けることをおすすめします。

電源を接続する

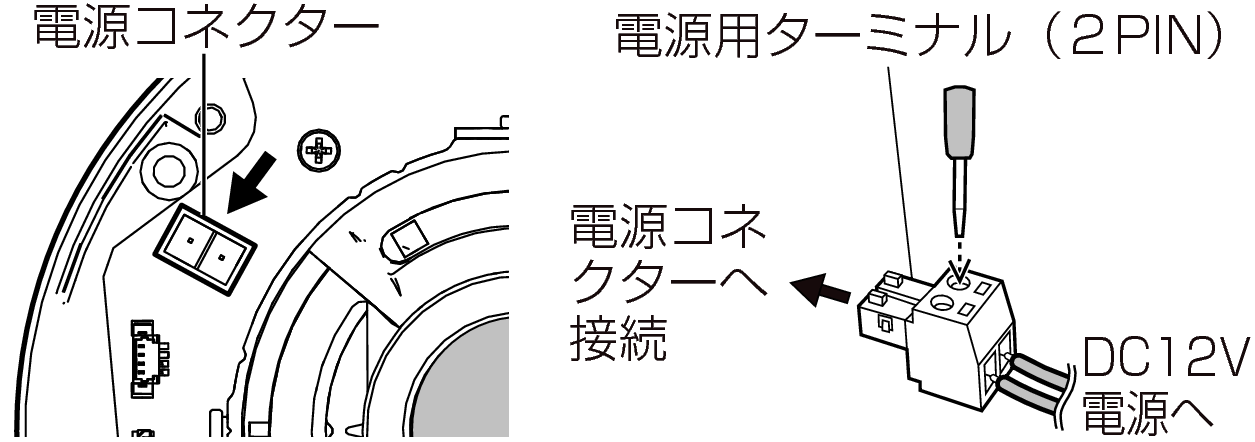

以下のどちらかの方法で電源を接続してください。

アラームケーブルを接続する

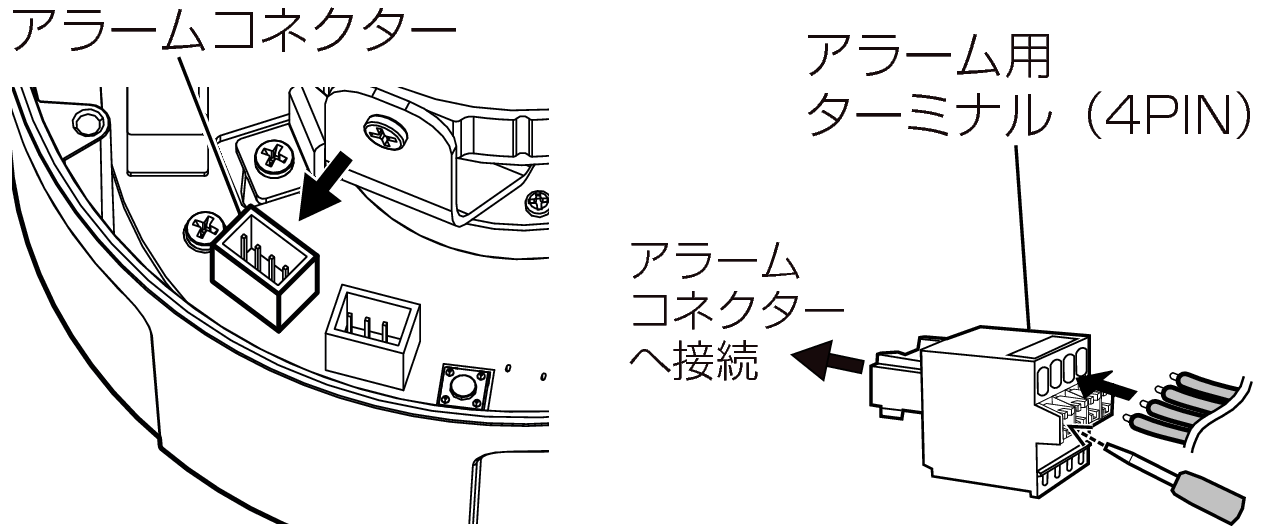

アラームケーブルをALARM IN、ALARM OUT端子に接続してください。
アラームケーブルは隣り合う端子の対（ALARM OUT-COM、ALARM IN-GND）で接続してください。

テストモニターに接続する

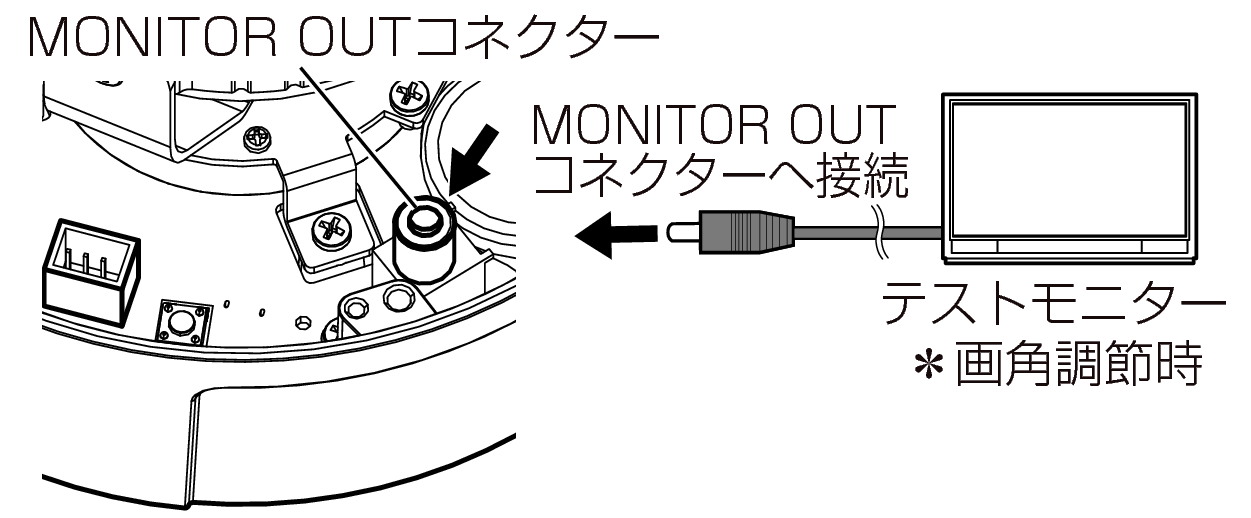

MONITOR OUT端子にテストモニターを接続し、本機設置時の画角調節や、フォーカスを調整する場合にご使用ください。

オーディオケーブルを接続する

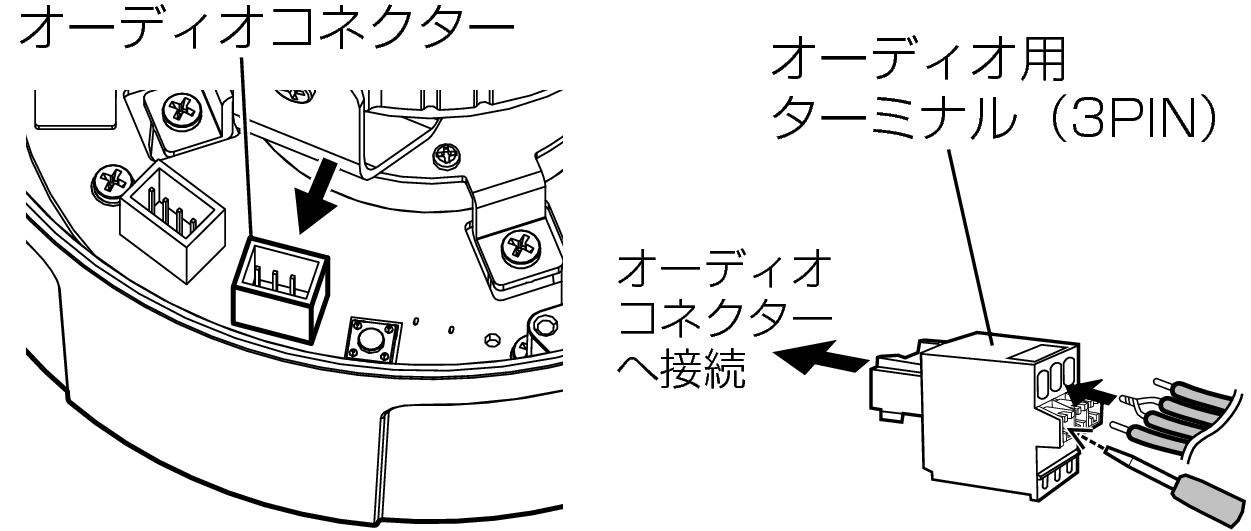

オーディオケーブルをAUDIO IN、AUDIO OUT端子に接続します。

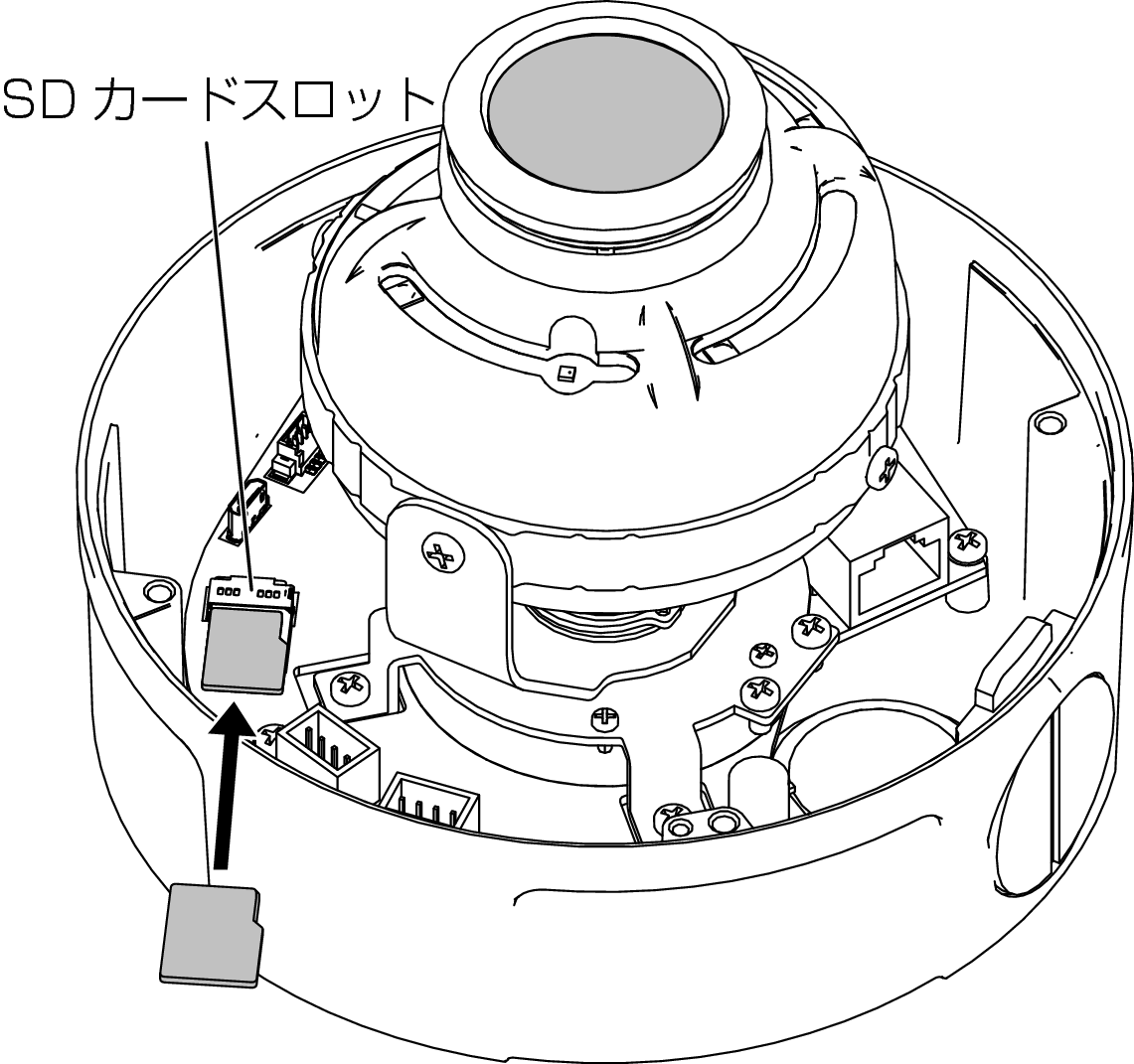

SDカードを使用する場合、印字面を上にして図のようにSDカードを挿入してください。
SDカードの向きを間違えると、本機やSDカードを破損する恐れがあります。

本機ではmicroSDカードを使用します。

microSDカードについて

必ず本機の電源を切ってからSDカードを挿入してください。電源を入れたまま、SDカードの抜き差しを行うと、故障の原因となる場合があります。

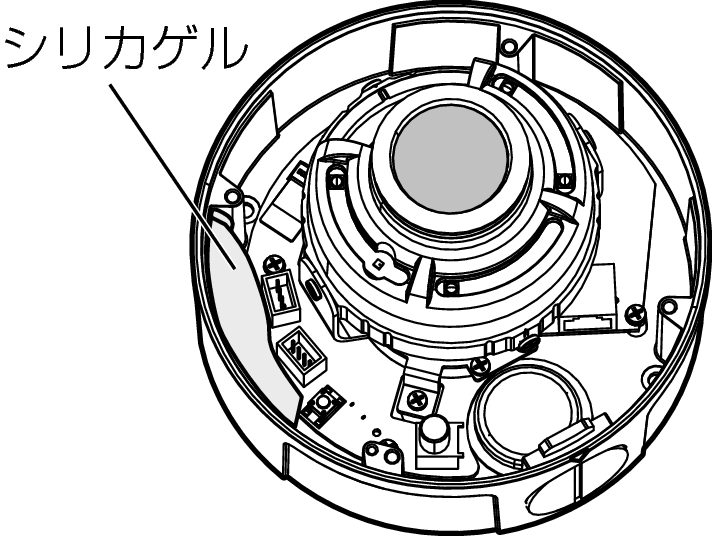

図の位置に両面テープで付属のシリカゲルを取り付けてください。

シリカゲルを取り付けたあとは、長時間放置しないでください。

詳しくはお買い上げの販売店にお問い合わせください。

防じん、防水の性能を十分に発揮するために、カメラのケーブル取り出し口およびすきまと、カメラ取付部の穴をシール材で埋めて完全にふさぐようにしてください。
水や湿気が入り込み、レンズやドームカバーがくもる場合があります。

雨が降っているときに取り付ける場合は、雨が本機に侵入しないようにご注意ください。

本機内部を除き、接続されるケーブル類はすべて防水テープ（融着）などで確実に防水処理を行なってください。
