ネットワーク監視を設定する【SNMP】

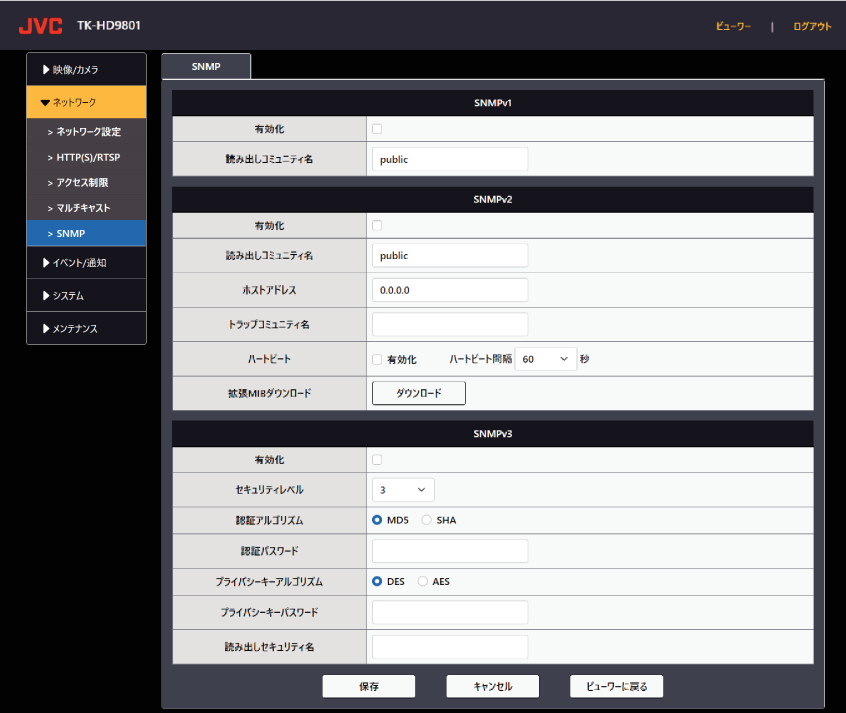

「ネットワーク」ページの「SNMP」をクリックします。
SNMP（簡易ネットワーク管理プロトコル）を設定します。
接続したネットワーク機器やパソコンのOSの状態監視などを行ないます。
SNMPバージョン対応は以下になります。
|
バージョン |
読み出し (GET) |
書き込み (SET) |
トラップ（ハートビート/coldStart 含む） |
|
SNMP v1 |
対応 |
非対応 |
非対応 |
|
SNMP v2c |
対応 |
非対応 |
対応 |
|
SNMP v3 |
対応 |
非対応 |
非対応 |
SNMP v1を設定する
SNMP v1有効化
SNMP v1の有効／無効を設定します。チェックするとSNMP v1が有効になります。
＜初期値＞ チェックなし
読み出しコミュニティ名
SNMP v1の読み出しコミュニティ名を設定します。（大小英数記号で8～36 文字）
＜初期値＞ public
SNMP v2 を設定する
SNMP v2有効化
SNMP v2の有効／無効を設定します。チェックするとSNMP v2が有効になります。
＜初期値＞ チェックなし
読み出しコミュニティ名
SNMP v1の読み出しコミュニティ名を設定します。（大小英数記号で8～36 文字）
＜初期値＞ public
ホストアドレス
SNMP v2の宛先（監視元）を設定します。
＜設定値＞ 0.0.0.0～255.255.255.255 ＜初期値＞ 0.0.0.0
トラップコミュニティ名
トラップコミュニティ名を設定します。（大小英数記号で8～36文字）
ハートビート
周期的なデータ送信を行なうことで本機の状態を他の機器から監視し続けることができます。
有効化
ハートビートの有効／無効を設定します。チェックするとハートビートが有効になります。
＜初期値＞ チェックなし
ハートビート間隔
ハートビートの送信間隔を設定します。
＜設定値＞ 1～60（秒） ＜初期値＞ 60
拡張MIBダウンロード
［ダウンロード］ボタンをクリックすると、拡張MIBファイルをパソコンにダウンロードし、以下の内容で保存されます。
ファイル名：TK-HD9801.mib
保存先：ご使用のブラウザ既定のフォルダ
SNMPトラップ用MIBの概要
|
シンボル名 |
OID |
トラップ通知内容 |
|
jvcNwCamHeatbeat |
1.3.6.1.4.1.46861.3.100.10.100.1 |
ハートビート（定期）通知 |
|
jvcNwCamImageIsTooDark |
1.3.6.1.4.1.46861.3.100.10.100.10 |
映像障害（暗い）発生 |
|
jvcNwCamImageIsTooDarkDissolution |
1.3.6.1.4.1.46861.3.100.10.100.11 |
映像障害（暗い）解消 |
|
jvcNwCamImageIsTooBright |
1.3.6.1.4.1.46861.3.100.10.100.12 |
映像障害（明るい）発生 |
|
jvcNwCamImageIsTooBrightDissolution |
1.3.6.1.4.1.46861.3.100.10.100.13 |
映像障害（明るい）解消 |
|
jvcNwCamOutOfFocus |
1.3.6.1.4.1.46861.3.100.10.100.14 |
映像障害（フォーカスボケ）発生 |
|
jvcNwCamInFocus |
1.3.6.1.4.1.46861.3.100.10.100.15 |
映像障害（フォーカスボケ）解消 |
|
jvcNwCamMemorySpaceIsLow |
1.3.6.1.4.1.46861.3.100.10.100.50 |
メモリ使用量増 |
|
jvcNwCamMemorySpaceIsNormal |
1.3.6.1.4.1.46861.3.100.10.100.51 |
メモリ使用量増加解消 |
|
jvcNwCamTooManyConnection |
1.3.6.1.4.1.46861.3.100.10.100.60 |
接続クライアント数調査監視 |
|
jvcNwCamRestartCamera |
1.3.6.1.4.1.46861.3.100.10.100.100 |
カメラ再起動通知 |
メモ
標準MIB (SNMPv2-MIB) OID 1.3.6.1.6.3.1.1.5.1 coldStart は、SNMP v2を有効化するとSNMPエージェントが 初期化され起動した際に通知をおこないます（停止機能はありません）。
SNMP v3の設定をする
有効化
SNMP v3の有効／無効を設定します。チェックするとSNMP v3が有効になります。
＜初期値＞ チェックなし
セキュリティレベル
SNMP v3のセキュリティレベルを設定します。
＜設定値＞ 1～3 ＜初期値＞ 3
認証アルゴリズム
認証アルゴリズムを設定します。
＜設定値＞ MD5、SHA ＜初期値＞ MD5
認証パスワード
認証パスワードを設定します。（大小英数記号で8～36文字）
プライバシーキーアルゴリズム
プライバシーキーアルゴリズムを設定します。
＜設定値＞ DES、AES ＜初期値＞ DES
プライバシーキーパスワード
プライバシーキーを設定する機能です。（大小英数記号で8～36文字）
読み出しセキュリティ名
各セキュリティの名称を設定します。（大小英数記号で8～36文字）
-
