各部の名称とはたらき

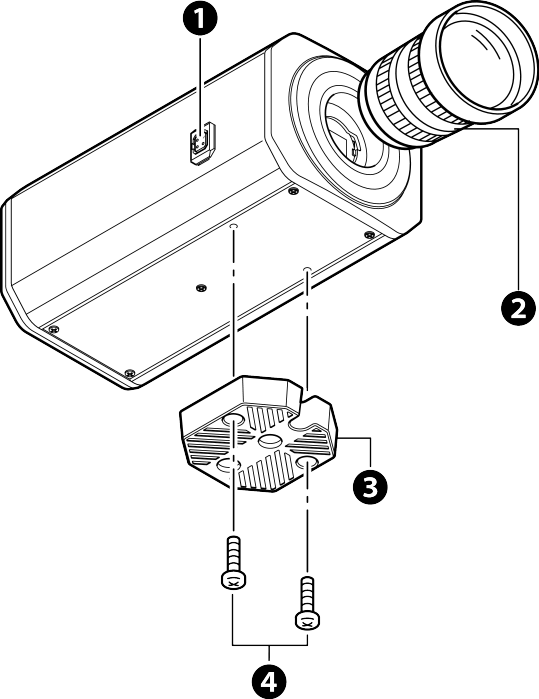

正面

Installation and connection_01
  1. [IRIS]端子

  2. DC IRISレンズの場合、レンズケーブルを接続します。

  3. CSマウントレンズ(別売)

  4. レンズの取り付け方については、レンズの取り付けを参照ください。

  5. カメラ取付ブラケット

  6. カメラ取付ブラケットは、出荷時本機下面に付いています。本機上面に付け替える場合は、本機の取り付けを参照ください。

  7. カメラ取付ブラケット固定ねじ(M2.6mm×6mm)

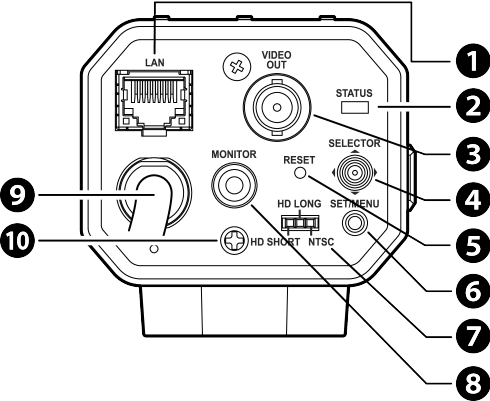

背面

Installation and connection_06
  1. [LAN]端子(RJ-45)

  2. LANケーブルでパソコンやネットワーク機器に接続し、メニューの操作や映像表示などができます。

    カテゴリー 5e 以上/100m 以下の LAN ケーブルでパソコンやネットワーク機器に接続してください。PoEは非対応です。

  3. [STATUS]LED

  4. カメラ起動中は緑/橙色に点滅します。点灯に切り替わった後、カメラメニュー操作、Webブラウザからのアクセスが可能になります。

    緑色:HD出力、オレンジ色:NTSC出力

  5. [VIDEO OUT]端子(BNC)

  6. BNCケーブルでモニターの映像入力端子に接続し、映像を表示します。

    接続方法については、[VIDEO OUT]端子にモニターを接続するを参照ください。

  7. [SELECTOR]スイッチ

  8. メニューをモニター上で操作するときに使用します。

  9. [RESET]スイッチ

  10. 本機の設定の初期化を行ないます。10秒以上長押しすると設定の初期化を実行します。

    初期化動作がはじまるとSTATUS LEDが点滅状態に変わります。

  11. [SET/MENU]ボタン

  12. 3秒以上長押しするとメニューがモニターに表示されます。押すことで選択したメニューを実行します。

  13. [VIDEO OUT]端子出力切替スイッチ

  14. [VIDEO OUT]端子の映像出力を切り替えます。

    <設定値>HD SHORT、HD LONG、NTSC <初期値>HD SHORT

    設定方法は、[VIDEO OUT]端子にモニターを接続するを参照ください。

  15. [MONITOR]端子(RCA)

  16. メニュー操作を[SELECTOR]スイッチと[SET/MENU]ボタンで行なうときに、手元のNTSC調整用モニターに映像を表示します。

  17. 電源コード(AC100V-AC115V)

  18. 本機に電源が供給されると、背面の[STATUS]LEDが点灯します。モニターなどの接続機器をすべて接続してから電源コードを挿してください。

  19. 落下防止ワイヤー取付用ねじ

  20. 落下防止ワイヤー(別売)を取り付ける場合に使用します。
    落下防止ワイヤーは設置場所の構造物と絶縁できるように接続してください。

    取り付け方については、落下防止ワイヤーを本機に取り付けるを参照ください。

メモ

本機を取り付ける前に設置場所に応じてケーブルが傷つかないようにケーブルを処理してください。
