本機の解像度性能を十分に引き出すために、高解像度に対応したレンズをご使用ください。

1レンズ取り付け前に使用レンズのマウント方式を確認します。

本機はCSマウント専用です。

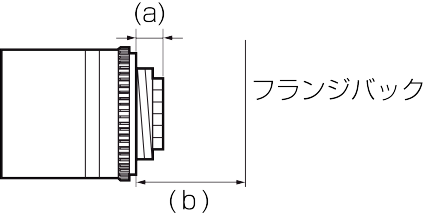

下図に示すレンズ取り付け部分の寸法（a）は、下表に示した値のものを使用してください。

レンズ	フランジバック（b）	寸法（a）
CSマウントレンズ	12.5mm	5.5mm以下

ご注意

寸法（a）が長いものは本機内部を破損させたり、正常に取り付けができませんので、絶対に使用しないでください。故障の原因となります。

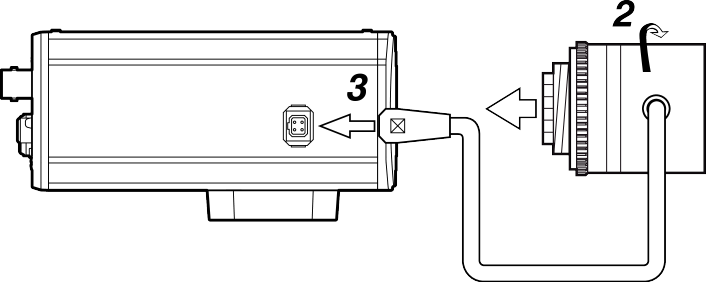

2レンズを時計回りに回して確実に本機に取り付けます。

3DC IRIS レンズの場合、レンズケーブルを本機側面の［IRIS］端子に接続します。
