> 映像／カメラの設定をする >

エンコーダーの設定をする【エンコーダー設定】

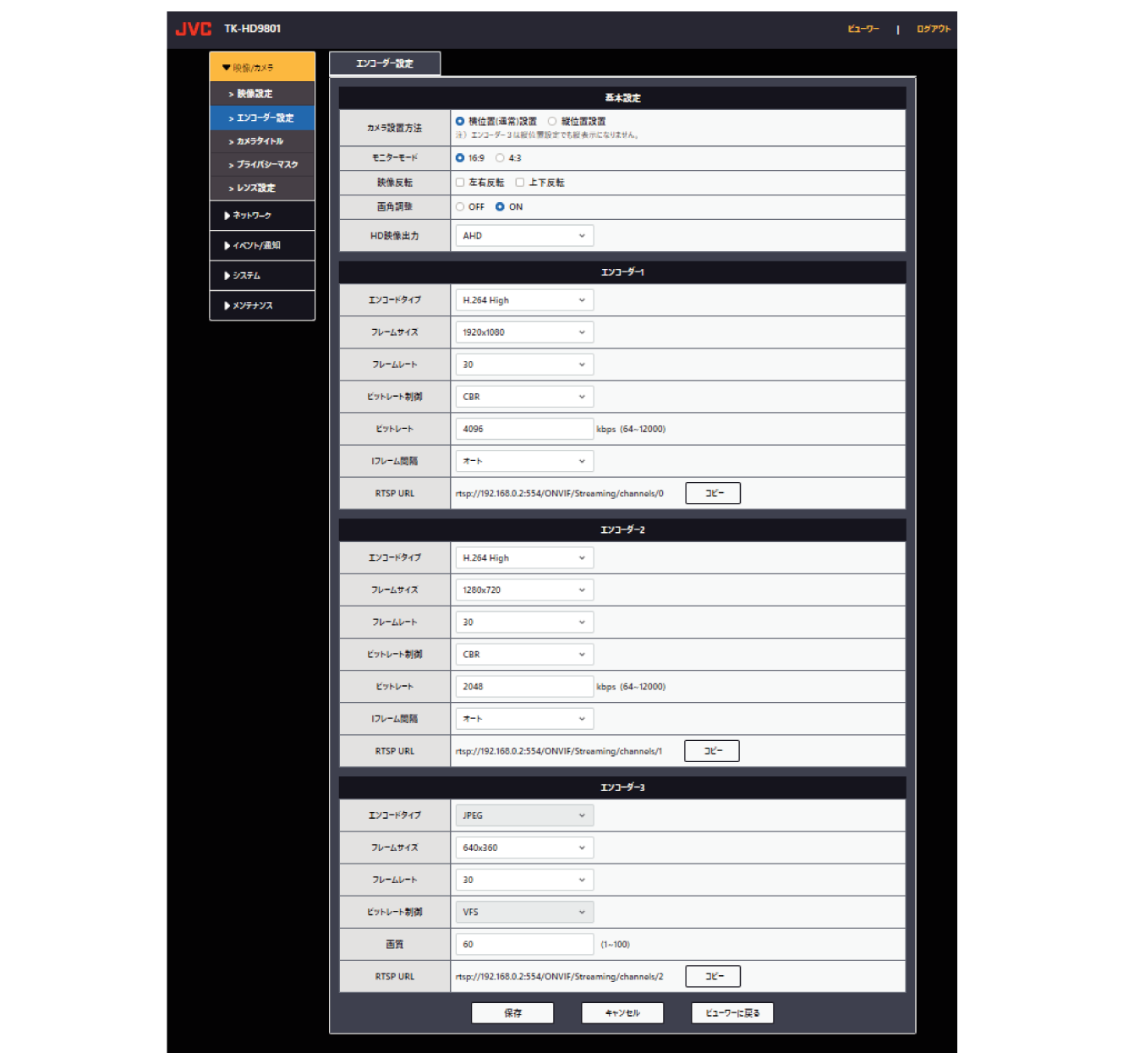

「映像/カメラ」ページの「エンコーダー設定」をクリックします。

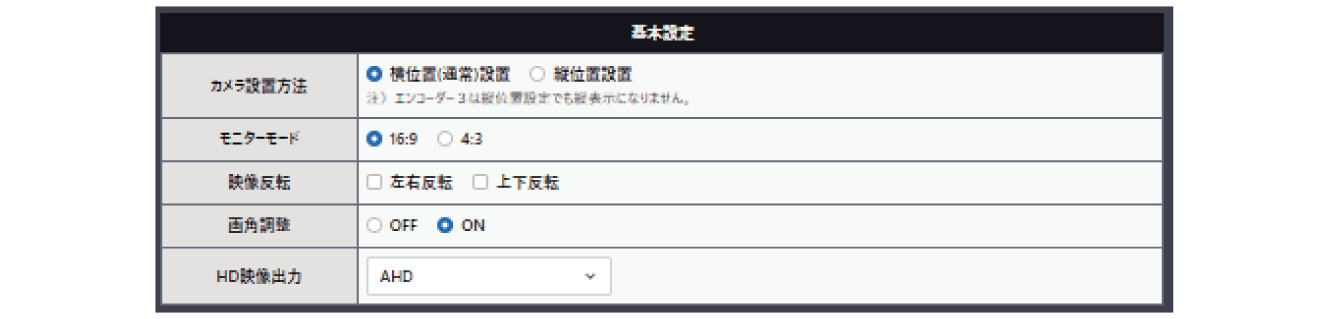

基本設定

設置時の設定をする【カメラ制御パネル】で設定した内容、もしくはアナログ方式のモニターモードを設定する、モニターの縦設置、映像の反転で設定した内容が反映されます。

また、［基本設定］で設定を変更した場合にも、それらの設定が反映されます。

画角調整

画角調整機能のOFF、ONを設定します。

ONに設定時、カメラ制御パネルの画角調整にある［↑／→／↓／←］ボタンで画角の調整ができます。

＜初期値＞ ON

メモ

画角調整をONにすると、画面が少し拡大表示されます。

エンコーダー1／2／3

エンコードタイプ

各エンコーダーのエンコード形式を設定します。

エンコーダー1／2　　＜設定値＞ H.264 Main、H.264 High、H.265　　＜初期値＞ H.264 High

エンコーダー3　　＜設定値＞ JPEG　　＜初期値＞ JPEG

フレームサイズ

各エンコーダーのフレームサイズを設定します。

「モニターモード」設定により、設定可能なフレームサイズが変わります。

モニターモード設定が16:9のとき　　＜設定値＞ 1920x1080、1280x720、640x360

モニターモード設定が4:3のとき　　＜設定値＞ 1280x960、640x480、320x240

＜初期値＞

モニターモード	エンコーダー1	エンコーダー2	エンコーダー3
16:9	1920×1080	1280×720	640×360
4:3	1280×960	1280×960	640×480

また、モニターモードの設定を切り替えたとき、自動でフレームサイズ設定を変更します。

フレームレート

各エンコーダーのフレームレートを設定します。

＜設定値＞ 1～30　　＜初期値＞ 30

メモ

同一エンコーダーから映像配信を複数行なう場合、フレームレートの合計が240fps以下になるよう設定してください。

画質

エンコーダー3に限り設定可能です。

＜設定値＞ 1～100　　＜初期値＞ 60

各フレームサイズのおおよそのファイルサイズ（KB）は以下のとおりです。

フレームサイズ	画質
フレームサイズ	100	60	20
1920×1080	170	102	71
1280×960	152	102	34
1280×720	141	101	33
640×480	58	58	35
640×360	51	51	33
320×240	23	23	23

Iフレーム間隔

エンコーダー1／2に限り、設定可能です。

［オート］設定はフレームレート設定と同期し、1秒に1回Iフレームを送信します。

＜設定値＞ オート、1～30　　＜初期値＞ オート

ビットレート制御

ビットレート制御方式を設定します。エンコーダー1／2に限り、設定可能です。

＜設定値＞ CBR、VBR　　＜初期値＞ CBR

メモ

本カメラの接続クライアント数上限は20です。カメラから接続クライアントへの配信本数は20本以下としてください。

ビットレート

各エンコーダーのビットレートを設定します。エンコードタイプの設定がH.264 High／H.264 Main／H.265の場合に限り、設定可能です。

＜設定値＞ 64kbps～12000kbps

＜初期値＞ エンコーダー1：4096 kbps、エンコーダー2：2048 kbps

RTSP URL

各エンコーダーのRTSP URLを表示します。表示は次のとおりです。

[rtsp：// IPアドレス / ONVIF / Streaming / channels / エンコーダーの番号から1を引いた数字]

例) エンコーダー1 の場合　0

［コピー］ボタンをクリックすると、クリップボードにRTSP URLをコピーします。
