> 製品概要 > 各部の名称 >

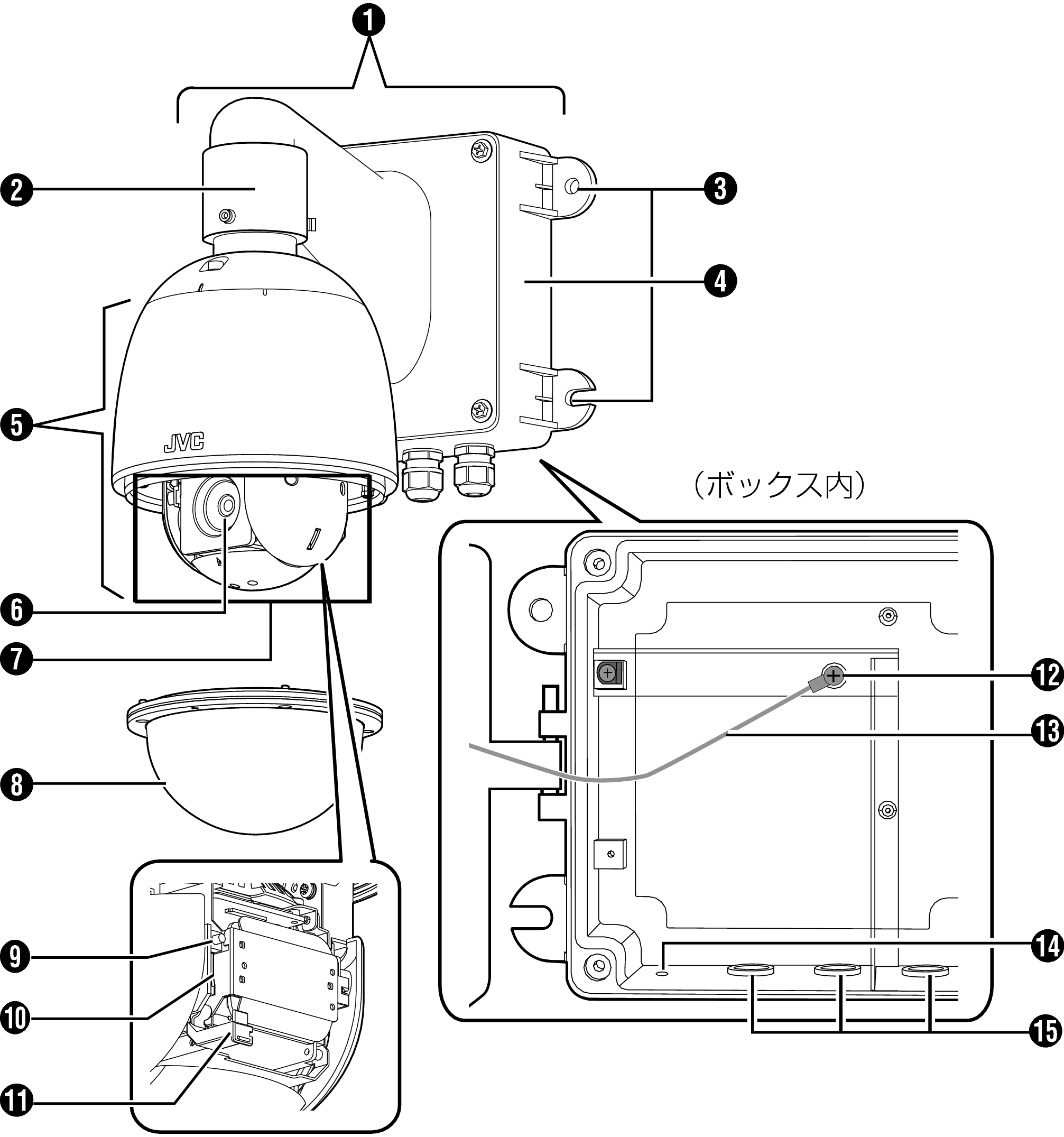

1. 壁面取付ブラケット

2. 壁面取付ブラケット（アーム部）

3. 壁面取付ブラケット固定用穴（4箇所）

壁面取付ブラケットを壁に固定するための穴です。

4. 壁面取付ブラケット（ボックス部）

このボックス内で配線を行います。

5. カメラ本体

6. レンズ部（カメラモジュール）

レンズだけを交換することはできません。

7. パン/チルト機構部

8. ドームカバー

9. SERVICEスイッチ（サービス専用）

長押しすると設定がリセットされます。

10. microSDカードスロット

microSDカードを挿入します。microSDカードの挿入について

11. microSDカバー

microSDカード挿入時に開けます。

12. 落下防止ワイヤー取付ねじ

13. 落下防止ワイヤー

14. 水抜き穴キャップ

ボックス内に雨水の浸入が予想されるときは、このキャップをはずします。

15. ケーブルグランド（3個）

この部分からケーブルを出します。

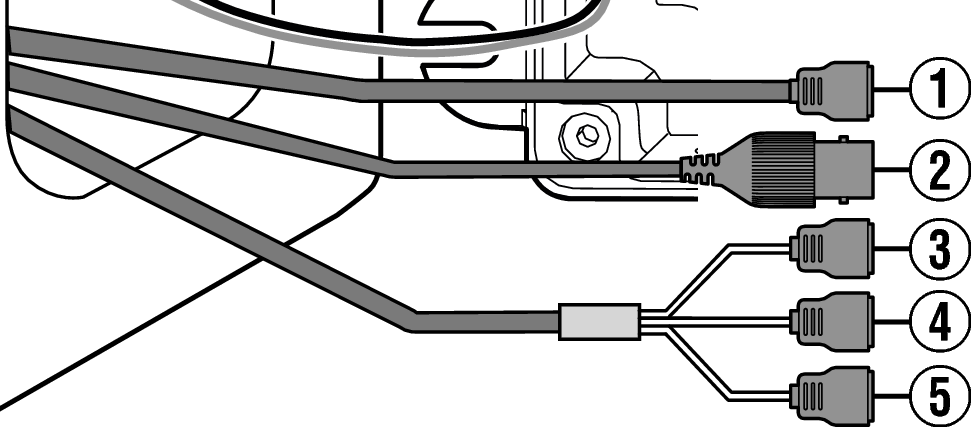

1. AC24V電源ケーブル

端子	説明
AC24V（L）	AC24V電源のP端子と接続します。
NOT USE	使用しません。
AC24V（N）	AC24V電源のC端子と接続します。

2. LANケーブル

ネットワークと接続します。
PoE++（IEEE802.3bt Type3）に対応しており、電源配線なしで本機を使用できます。

3. アラーム入力

アラーム入力ケーブルです。

端子	説明
ALARM IN1	アラーム入力1
ALARM IN2	アラーム入力2
PT-STOP	パン/チルトの動作を止めるには、GND端子と短絡した状態で電源を入れてください。 オープン状態にし、電源を切→入にすると解除されます。
DAYNIGHT IN	デイナイト用
GND	アラーム入力用GROUND（接地）

4. アラーム出力

アラーム出力ケーブルです。

端子	説明
ALARM OUT1	アラーム出力1
COM1	アラーム出力1用COMMON（共通）
ALARM OUT2	アラーム出力2
COM2	アラーム出力2用COMMON（共通）

5. オーディオケーブル

マイク入力、ライン出力ケーブルです。

オーディオケーブルの信号一覧

端子	説明
AUDIO IN	プラグインパワー方式対応のコンデンサーマイクなどと接続します。
GND	AUDIO INのGROUND（接地）
AUDIO OUT	アンプ内蔵スピーカーなどと接続します。
GND	AUDIO OUTのGROUND（接地）
