設置・接続の準備（VN-H658WP）

1壁面取付ブラケット固定用のアンカーボルトを立てる

添付のテンプレートを使用してください。

壁面取付ブラケットを固定するためのアンカーボルト（M10×35 mm以上）を4本立てます。

壁面取付ブラケットを固定するためのアンカーボルト上部2本の中央、50 mm上の位置を目安に落下防止ワイヤーを取り付けるためのアンカーボルトを立てます。

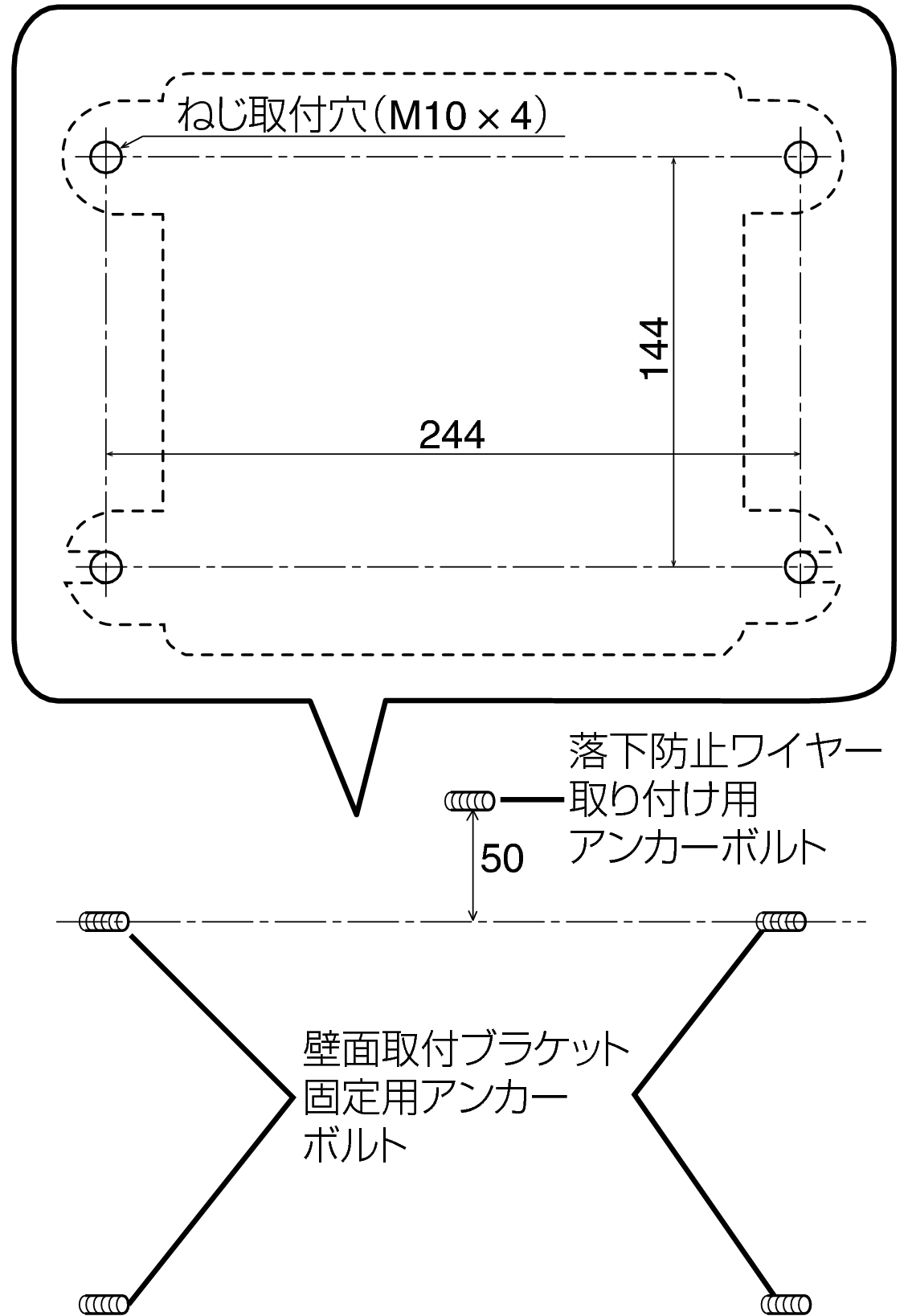

アンカーボルト取付位置［単位：mm］

1梱包箱から本機を取り出す

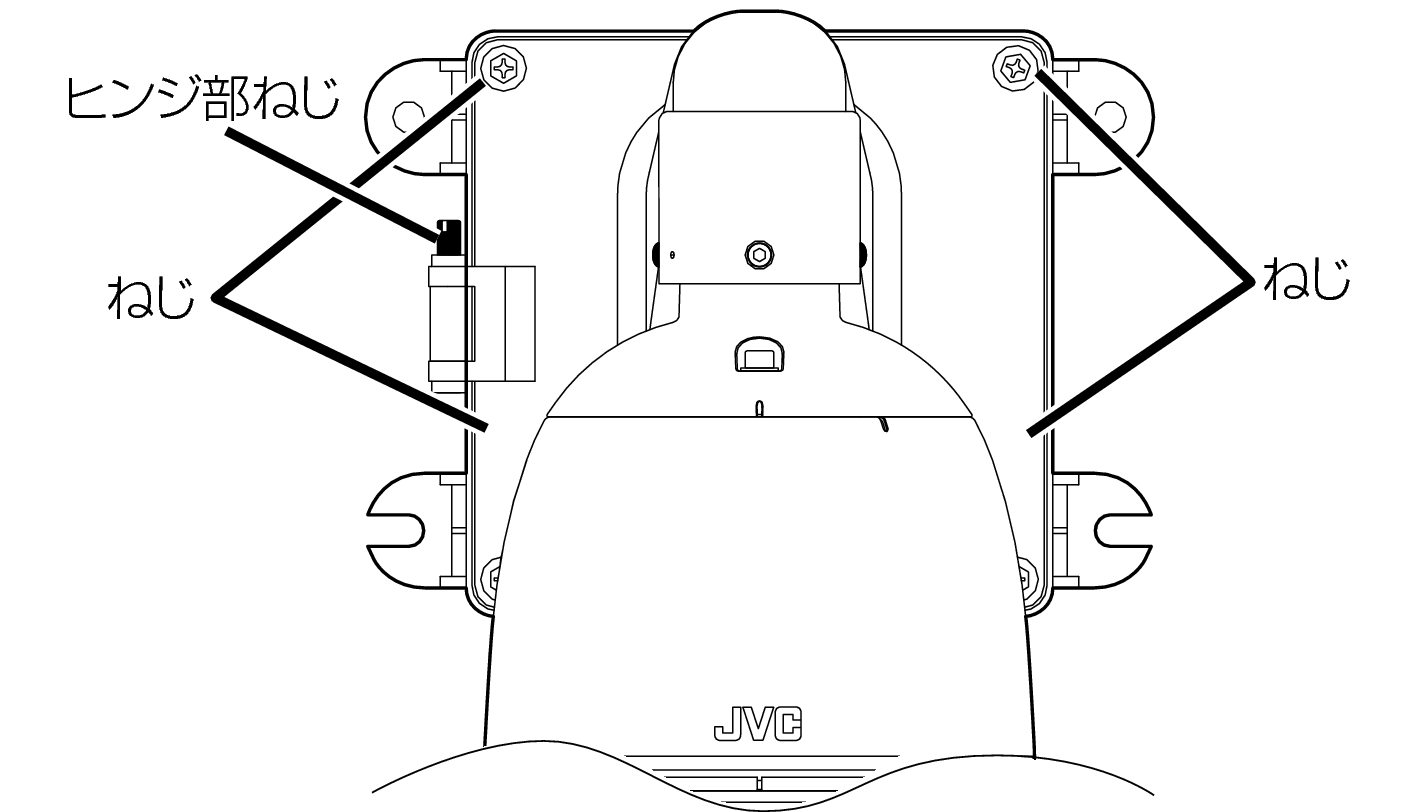

2壁面取付ブラケット（ボックス部）をはずす

ねじ（4本）をゆるめヒンジ部ねじをはずして、本機から壁面取付ブラケット（ボックス部）をはずします。

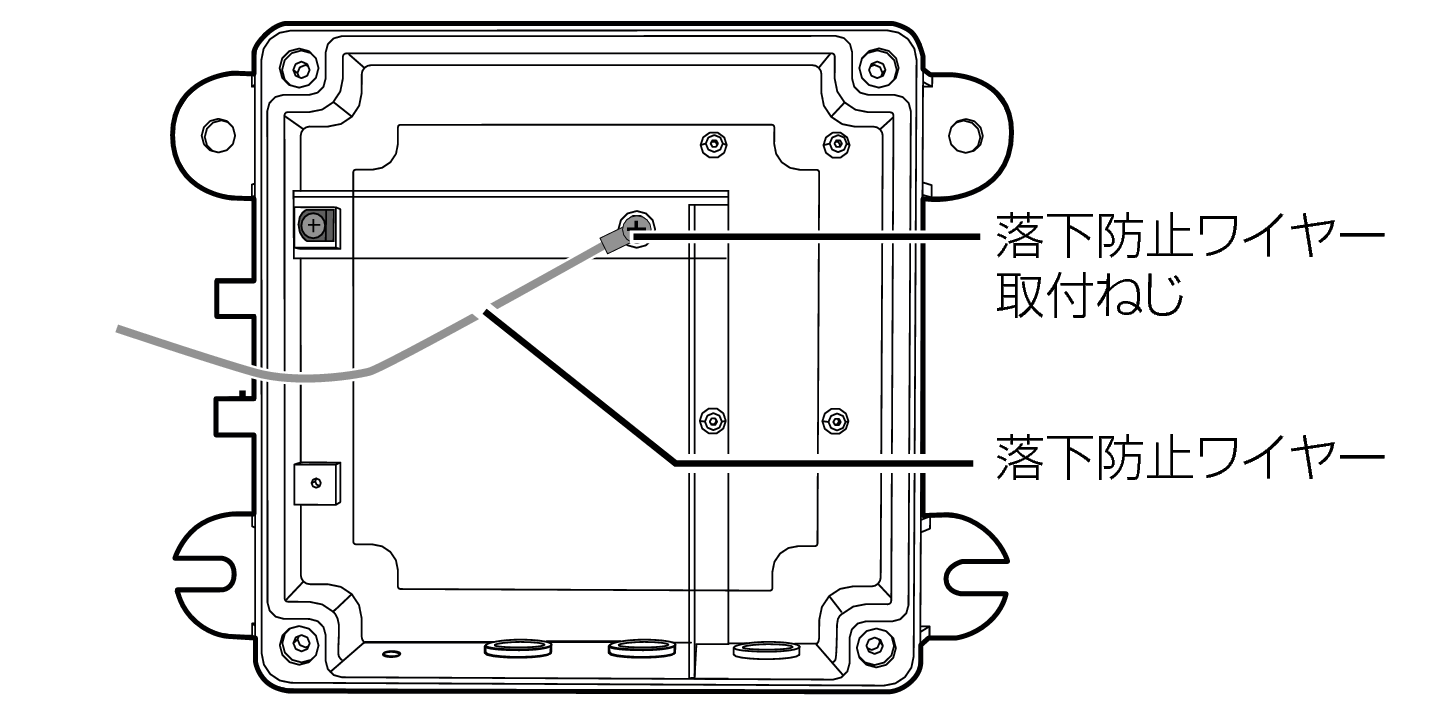

3落下防止ワイヤーをボックスからはずす

落下防止ワイヤーは、落下防止ワイヤー取付ねじをゆるめてはずします。

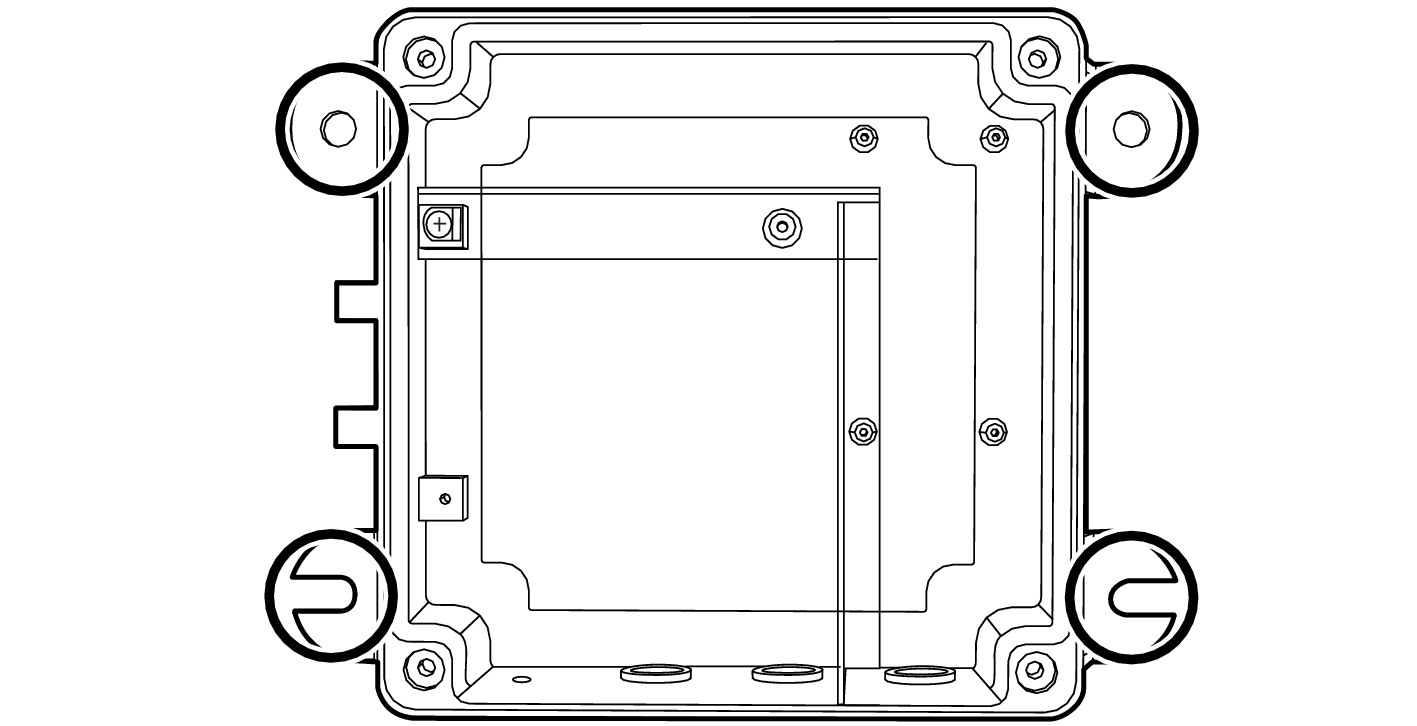

4壁面取付ブラケット（ボックス部）を壁に取り付ける

壁面取付ブラケット（ボックス部）をアンカーボルトに取り付け、ワッシャーとナット（別売）で固定します。

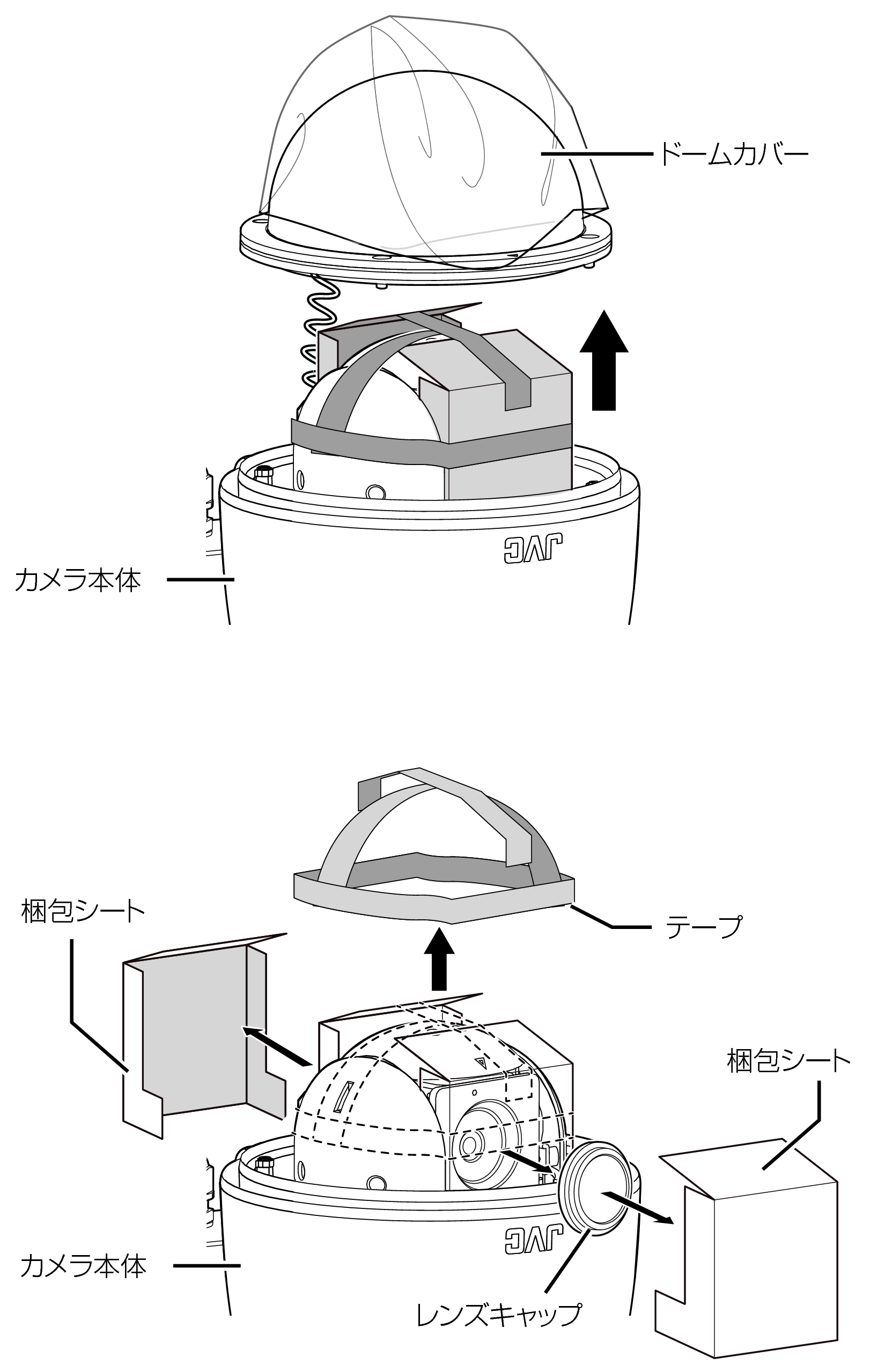

5ねじ4本を緩めてカメラ本体のドームカバーをはずし、梱包用部材を取りはずす

6microSDカードを挿入する

microSDカバーを開け、microSDカードを挿入し、microSDカバーを閉めます。

詳しくは「本機で使用可能なmicroSDカードについて」をご覧ください。microSDカードについて

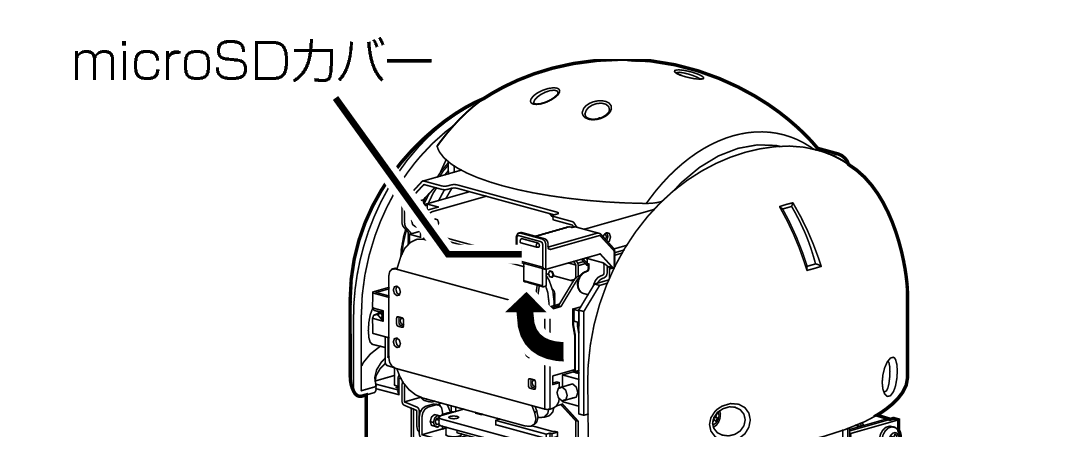

1. microSDカバーを矢印の方向に持ち上げるようにし、開けてください。

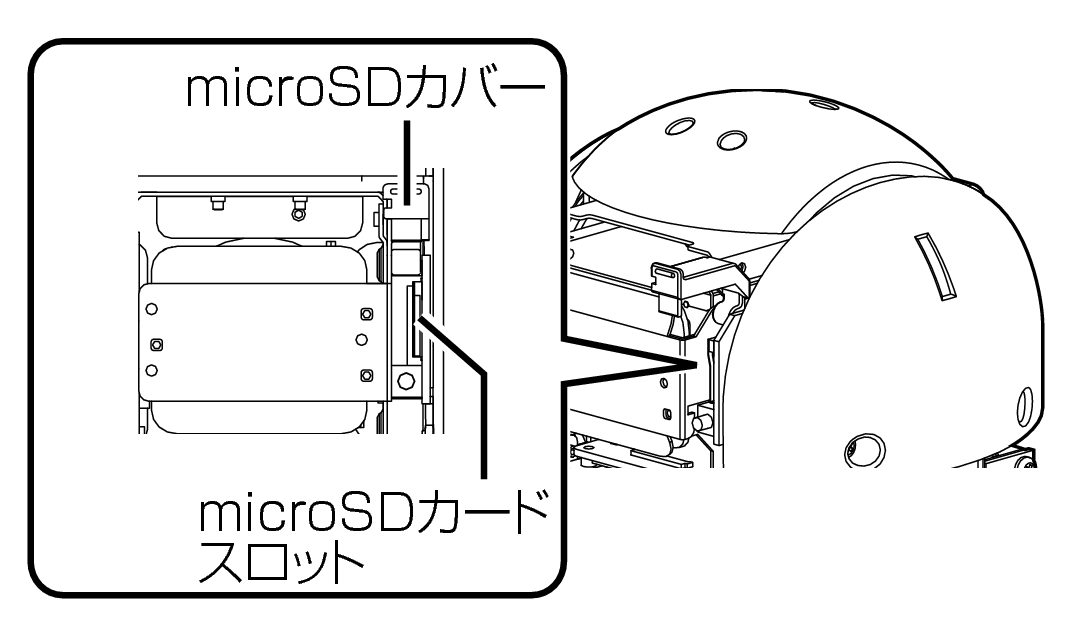

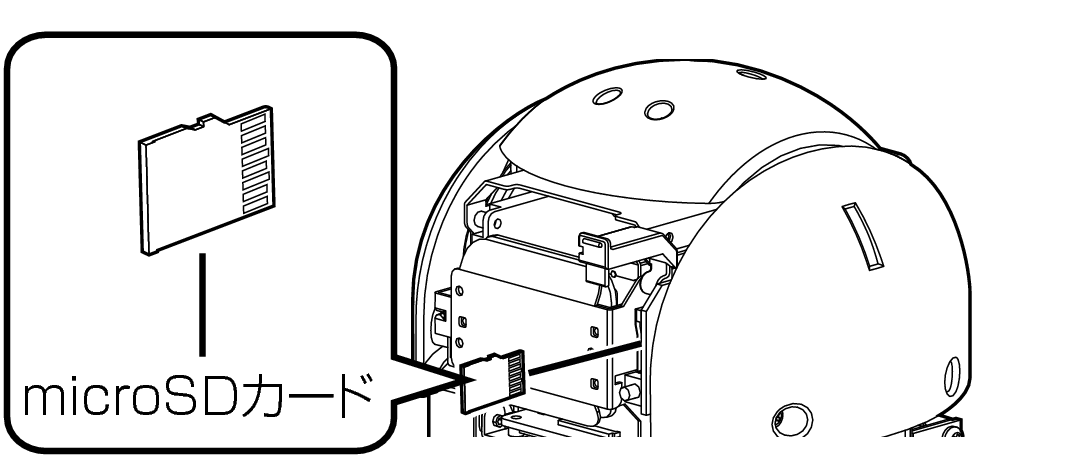

2. microSDカードスロットにmicroSDカードを挿入してください。

microSDカードは、カチっと音がするまで差し込んでください。

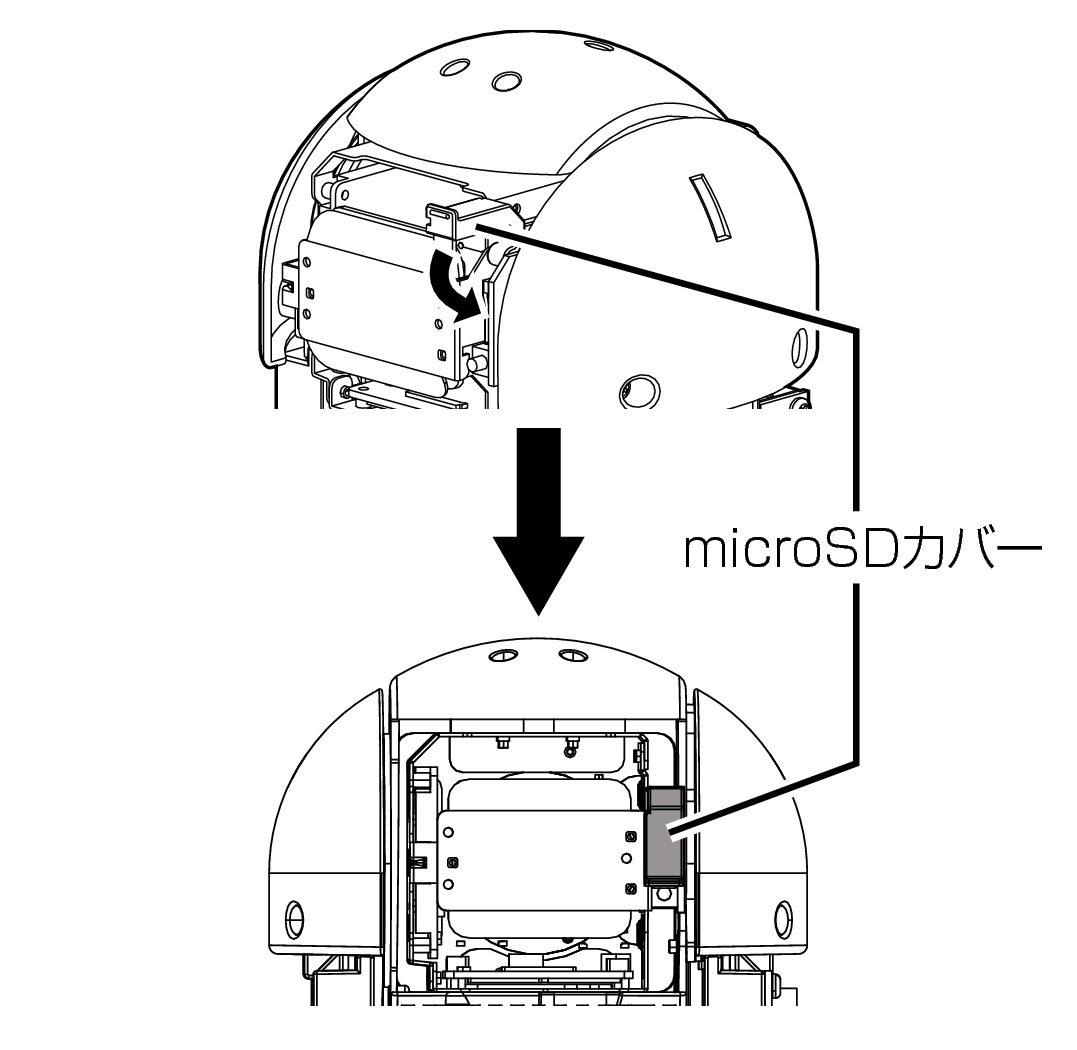

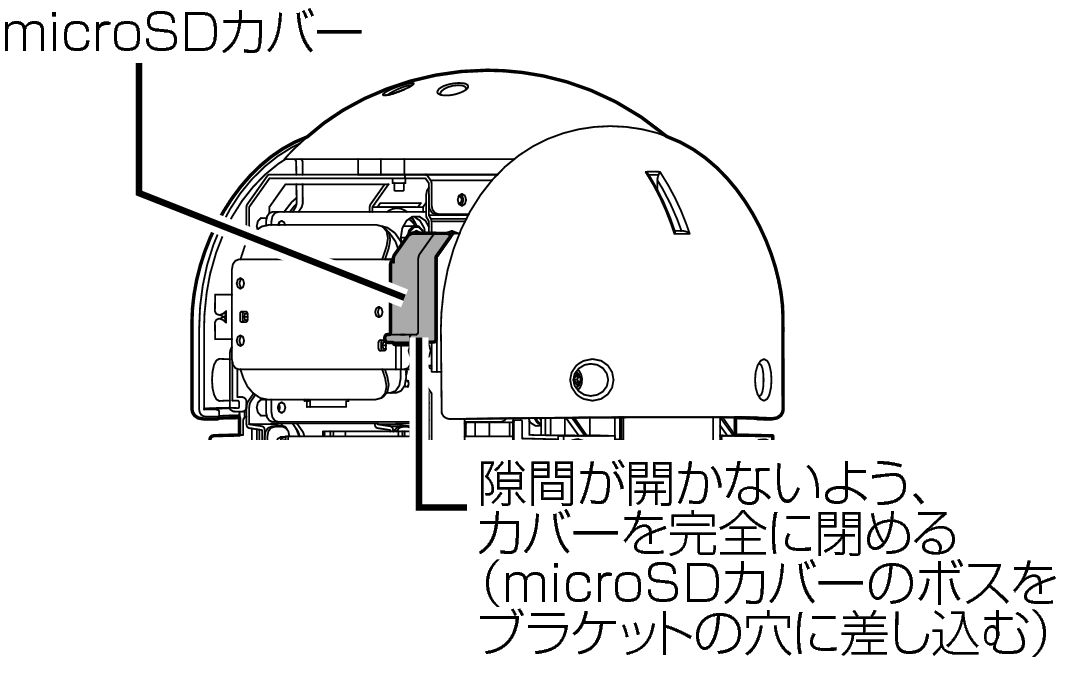

3. microSDカバーを閉めてください。

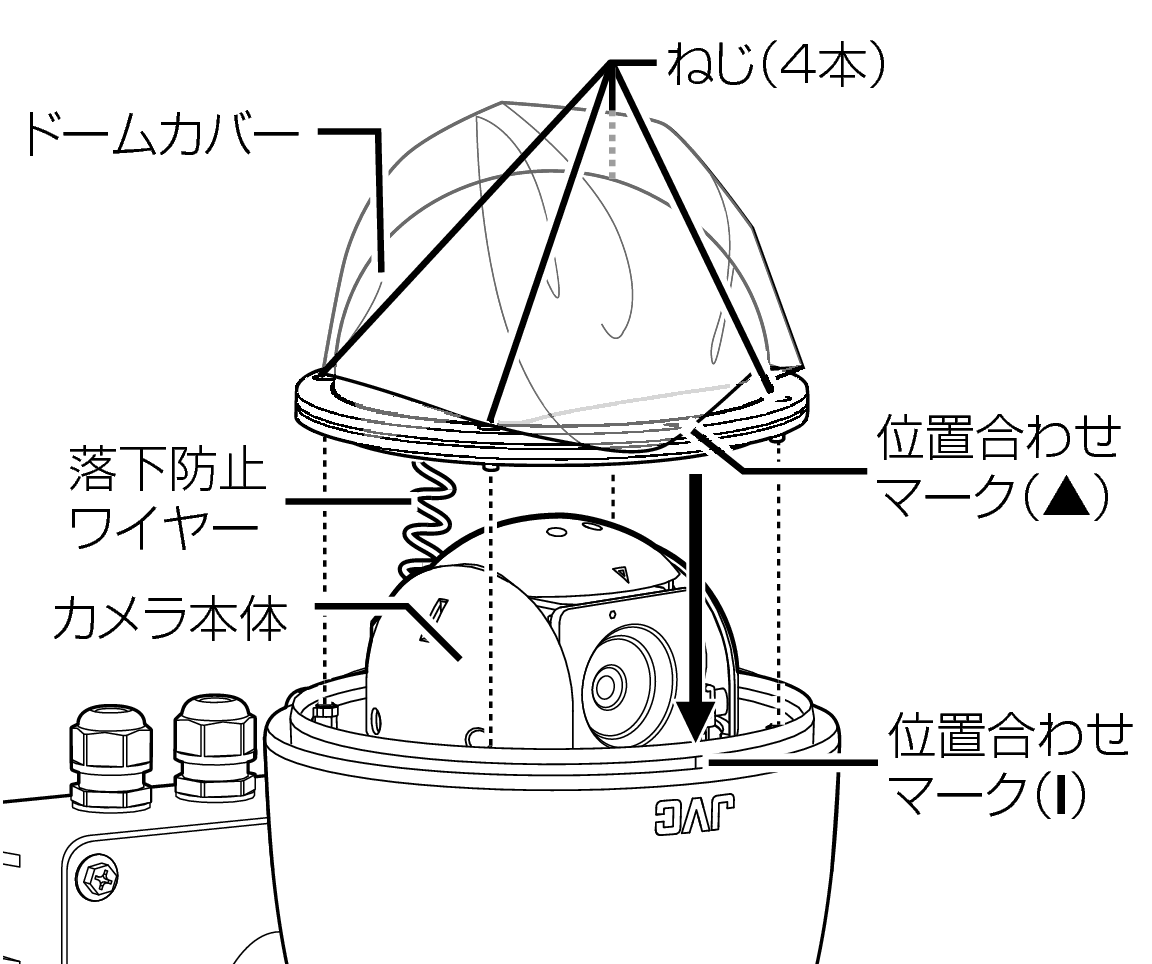

7ドームカバーをカメラ本体に取り付ける

1. ドームカバー内側の保護シートを外してください。

2. ドームカバー内側やレンズにごみが付いていないかを確認してください。

3. 図のようにドームカバーとカメラ本体の位置合わせマークを合わせて、ねじ（4 本）でドームカバーをカメラ本体に取り付けてください。
