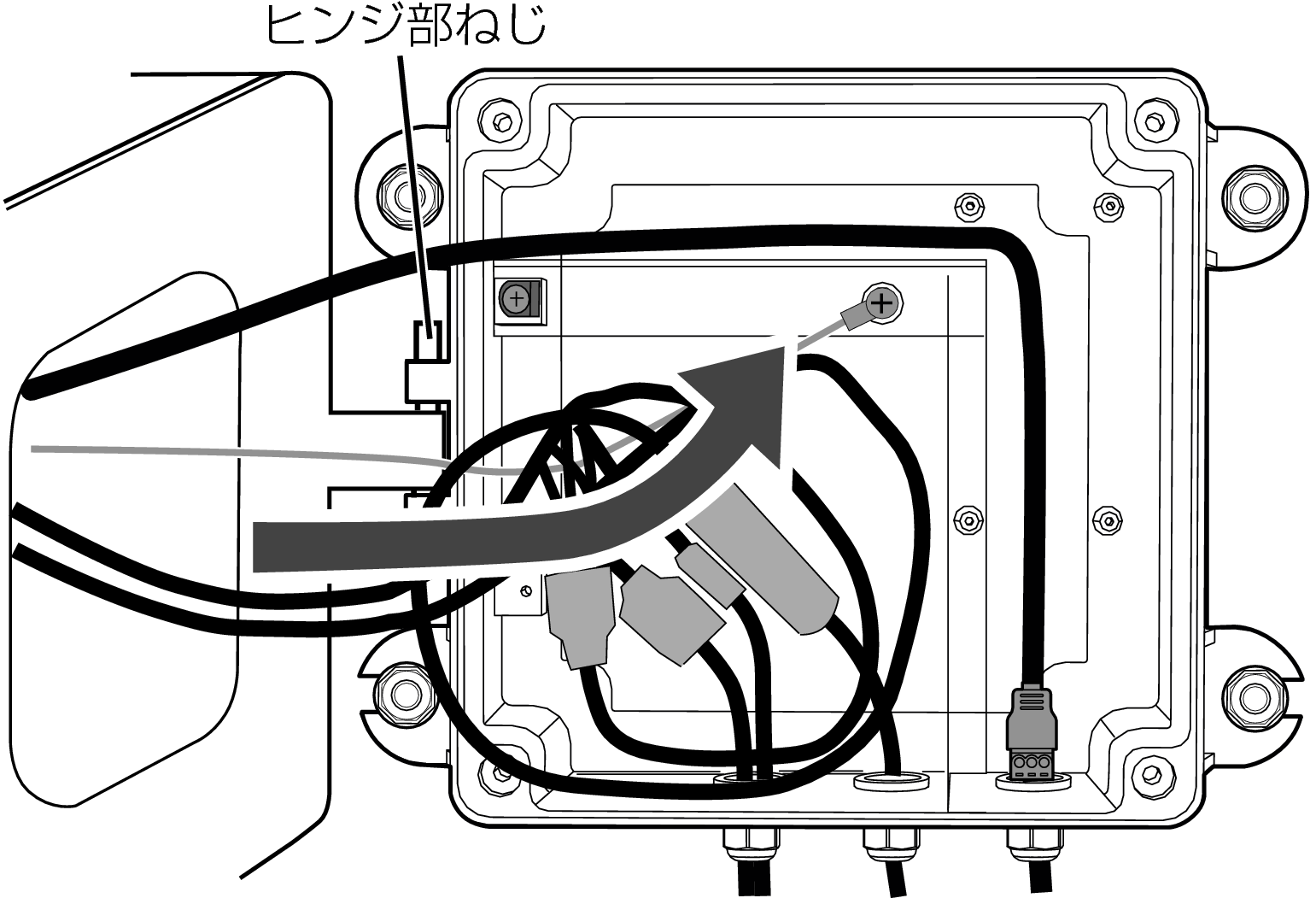

カメラ本体と、壁面取付ブラケット（アーム部）の取り付け（VN-H658WP）

本機の質量は、約6.3 kあります。落下には十分に注意して取り付け作業を行なってください。

設置時は、安全のため、複数人で作業してください。

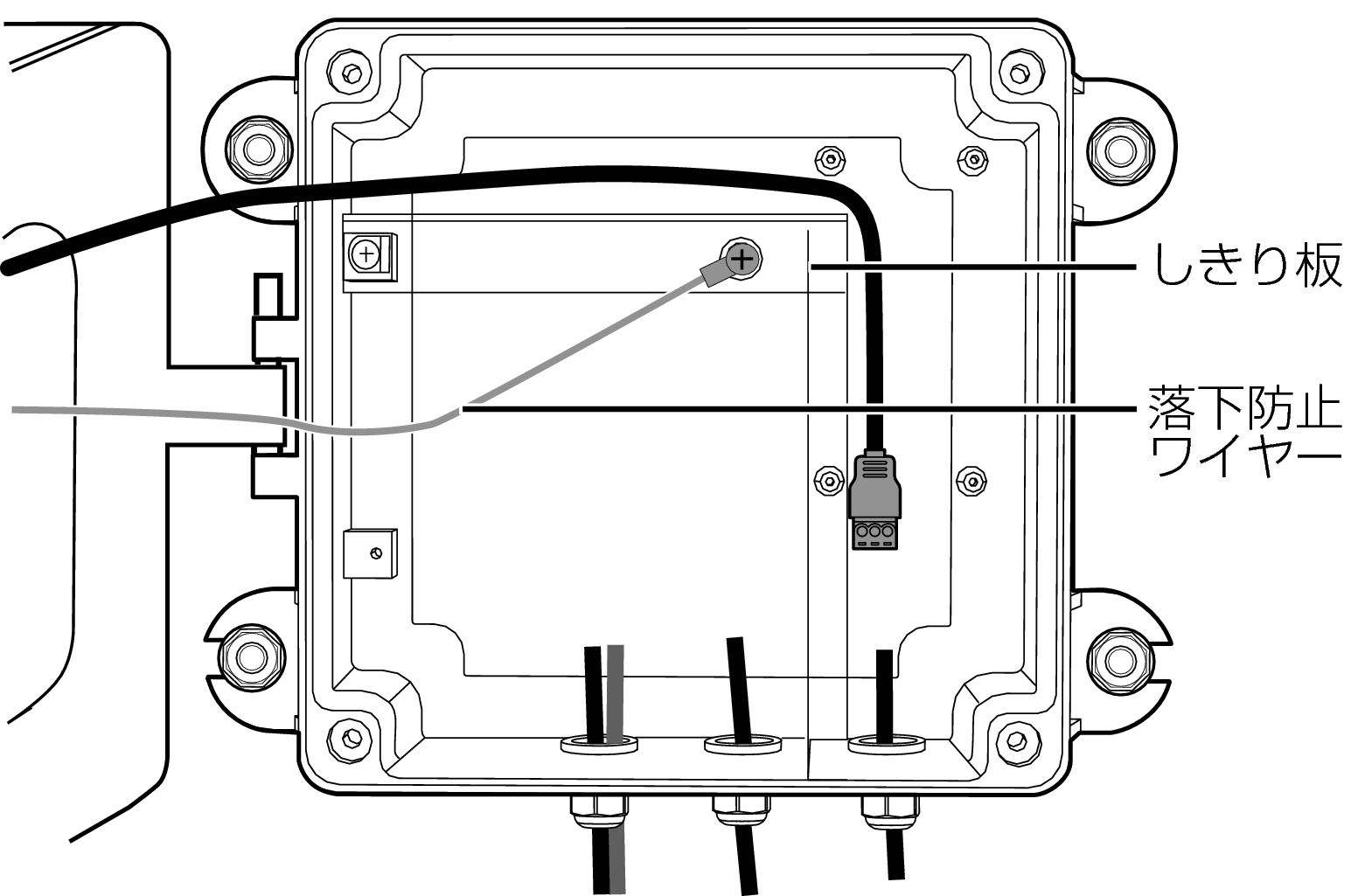

電源ケーブルのみ、必ずしきり板の外側に配置して他のケーブルと分けてください。

ケーブルグランドの内径はφ12 mmです。複数のケーブル類をひとつのケーブルグランドに通すときは合計でφ12 mmを超えないようにしてください。

ケーブル類の径が太くボックスに引き込めない場合は、別途中継ボックスを使用しケーブル径の変換を行なってください。

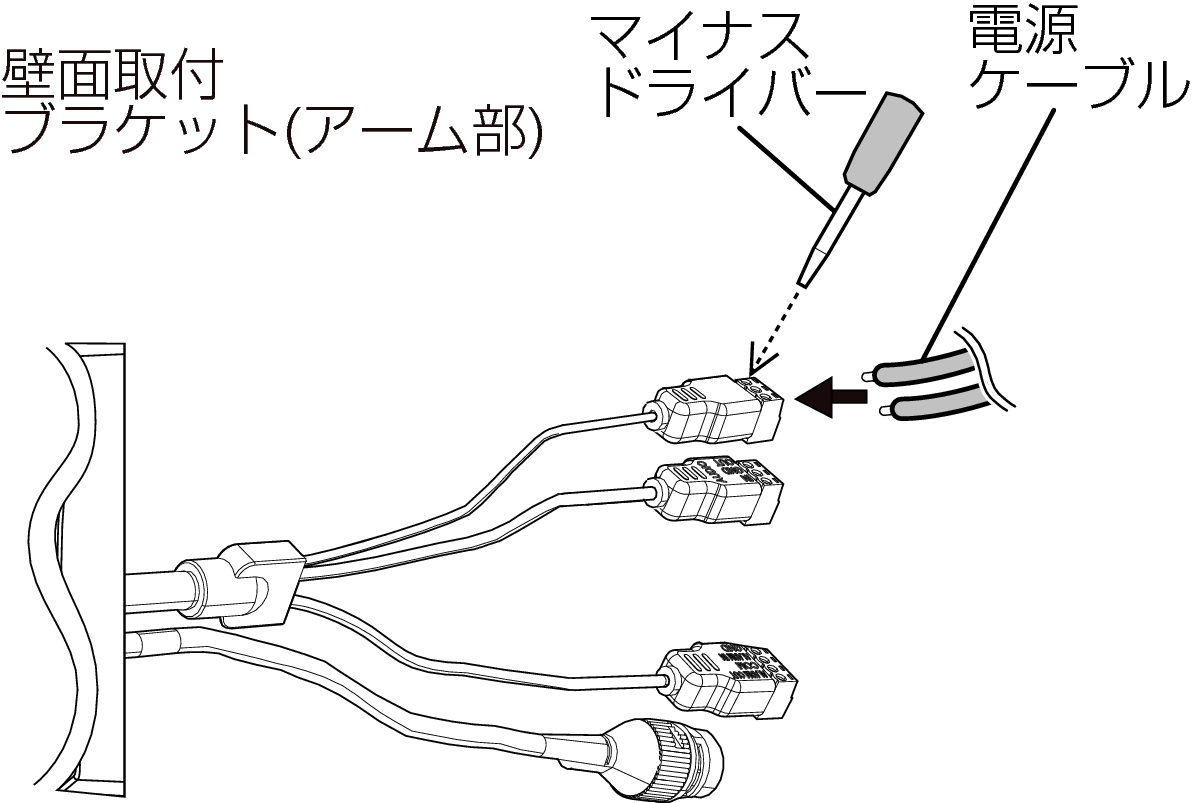

電源ケーブルとLANケーブルの両方から電源が供給された場合、電源ケーブルからの電源が優先されます。

電源ユニットにTK-A241を使用する場合は、“OUTPUT1（MAX 3.2 A）”を接続してください。
“OUTPUT2（MAX 1 A）”または“OUTPUT3（MAX 1 A）”に接続すると電流容量が不足することがあります。
TK-A241の取扱説明書も併せてご覧ください。

電源ユニットにTK-A241を使用する場合は、ユニット1台につき本機1台のみ使用可能です。

-10 °C以下の環境下で使用する場合は、 AC24 V電源で使用してください。

パソコンによってはクロスケーブルを使用できない機種があります。カメラをパソコンに直結する場合には事前にパソコンのLAN仕様を確認してください。

必ずコネクターカバーを取り付けてから防水テープを巻き付けてください。
防水テープにより接触不良となる可能性があります。

同一LAN環境下で、工場出荷時のカメラを複数台同時に電源投入すると、IPアドレスの重複が起こり、正しくアクセスできなくなります。 ホームページの各種ダウンロードからIP設定ツールをダウンロードして設定するか、あるいは1台ずつ電源を投入し、重複しないIPアドレスを設定してください。
ホームページ：
https://www.jvc.com/jp/pro/support/

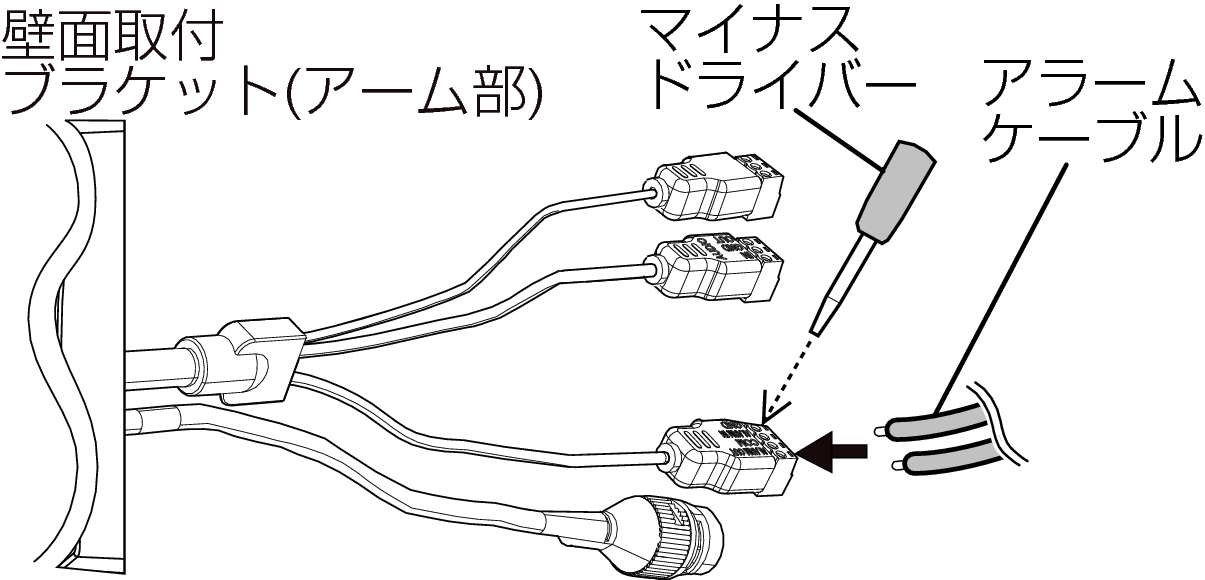

使用しないケーブル類の先は、1本ずつ必ず防水テープ（融着）などで、確実に防水処理を行なってください。

使用しないケーブル類を切断しないよう、取り扱いにご注意ください。

外来の雑音などによって、長さ50 m以下でも誤動作を起こす場合があります。その場合は、雑音源からケーブルを遠ざけるなどの処置を行なってください。

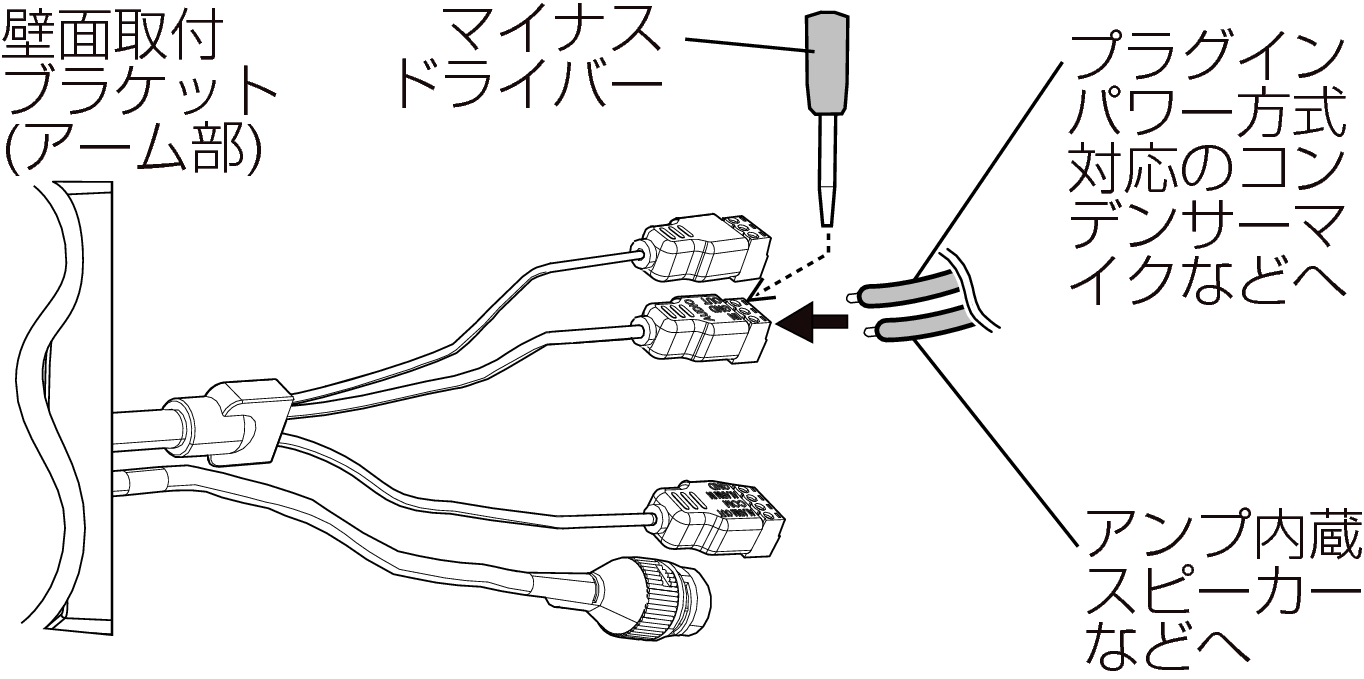

使用しないケーブル類の先は、1本ずつ必ず防水テープ（融着）などで、確実に防水処理を行なってください。

使用しないケーブル類を切断しないよう、取り扱いにご注意ください。

ボックス内は防水ではありません。
ケーブル接続部は必ず防水処理をしてください。

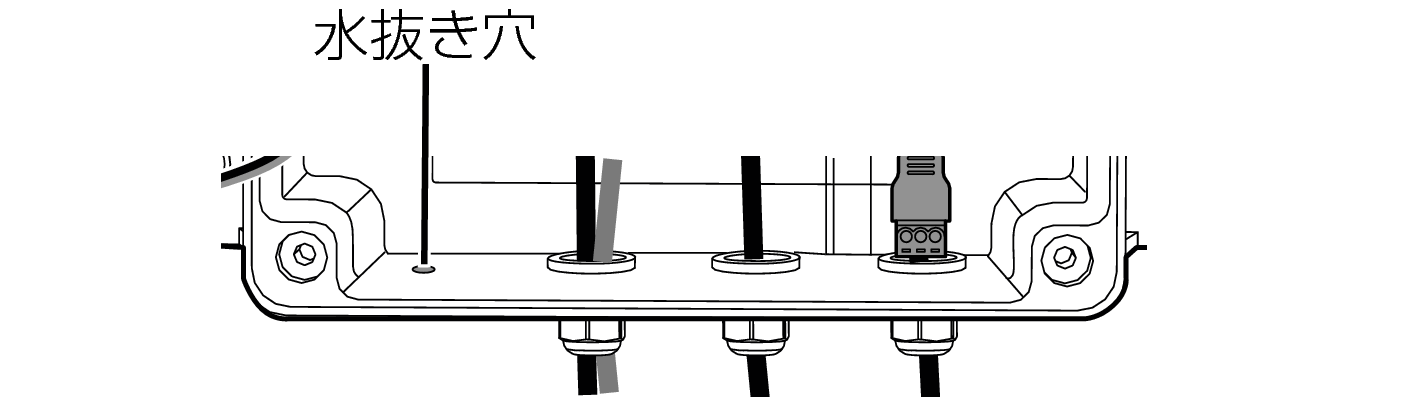

ボックス内に水がたまる恐れがある場合は、ドライバーなどで押して、水抜き穴キャップをはずしてください。

ケーブル類の接続部は必ず防水処理をしてください。防水は自己融着テープを端子部に巻き付け、その上からビニールテープを巻き付けて処理してください。

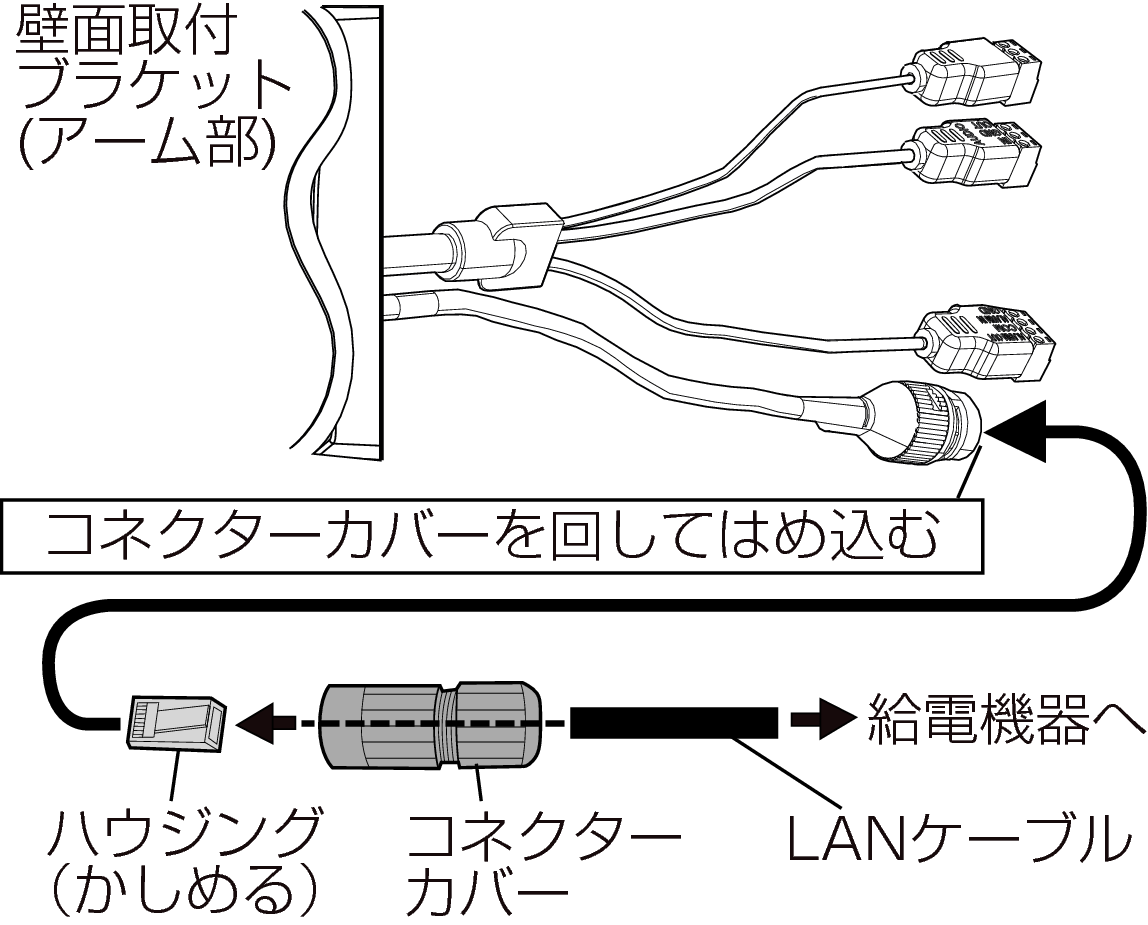

LANケーブルの防水処理は必ず添付のコネクターカバーを使用してください。自己融着テープにより接触不良となる恐れがあります。

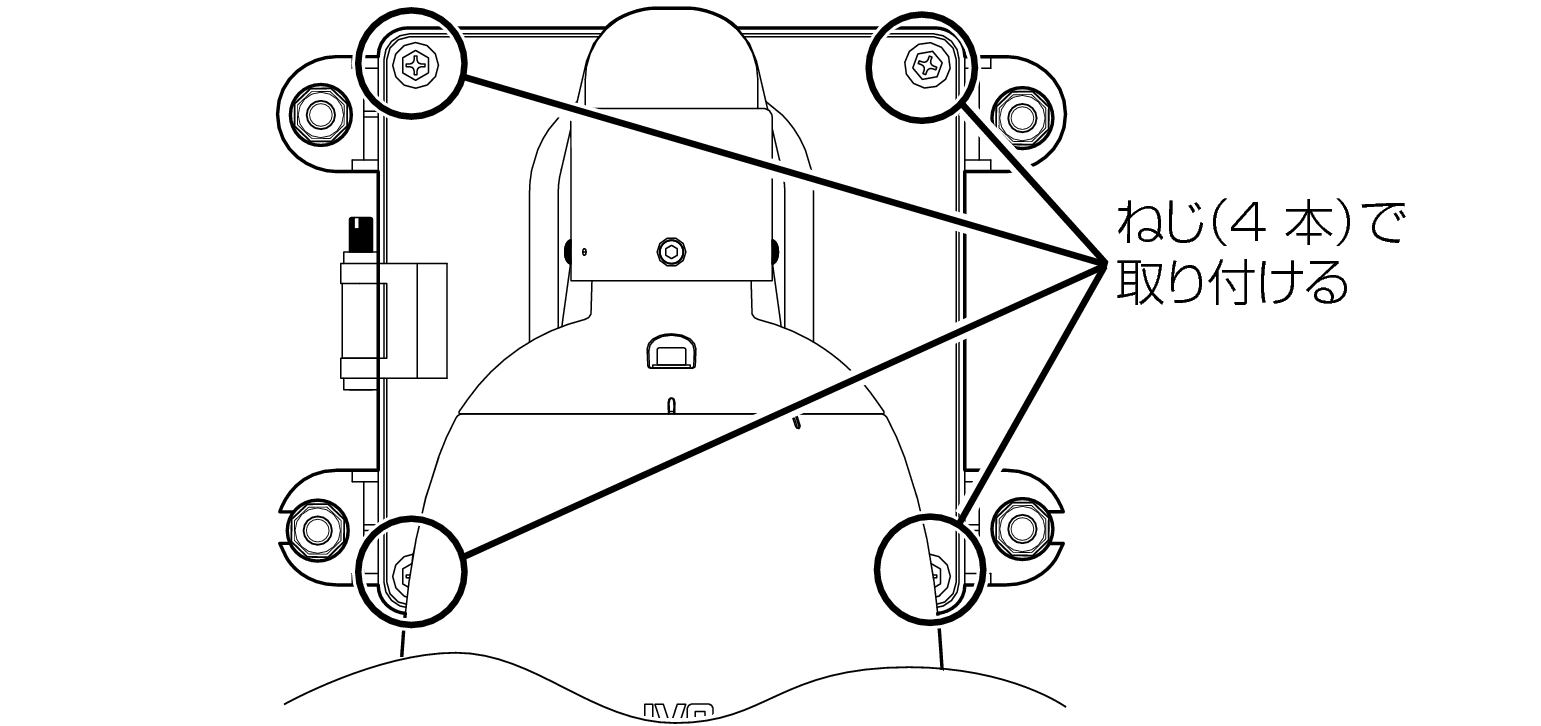

壁面取付ブラケット（ボックス部）ねじの締め付けは、スパナなどを使用してトルク3.9N・m以上で締め付けてください。

安全上、すべての接続が終わったことを確認してから電源を入れてください。カメラの初期動作でパン・チルト動作をするため危険です。

本機の質量は、約6.3 kあります。落下には十分に注意して取り付け作業を行なってください。

設置時は、安全のため、複数人で作業してください。

ボックスを開けたまま、電源を入れないでください。カメラが回転して危険です。

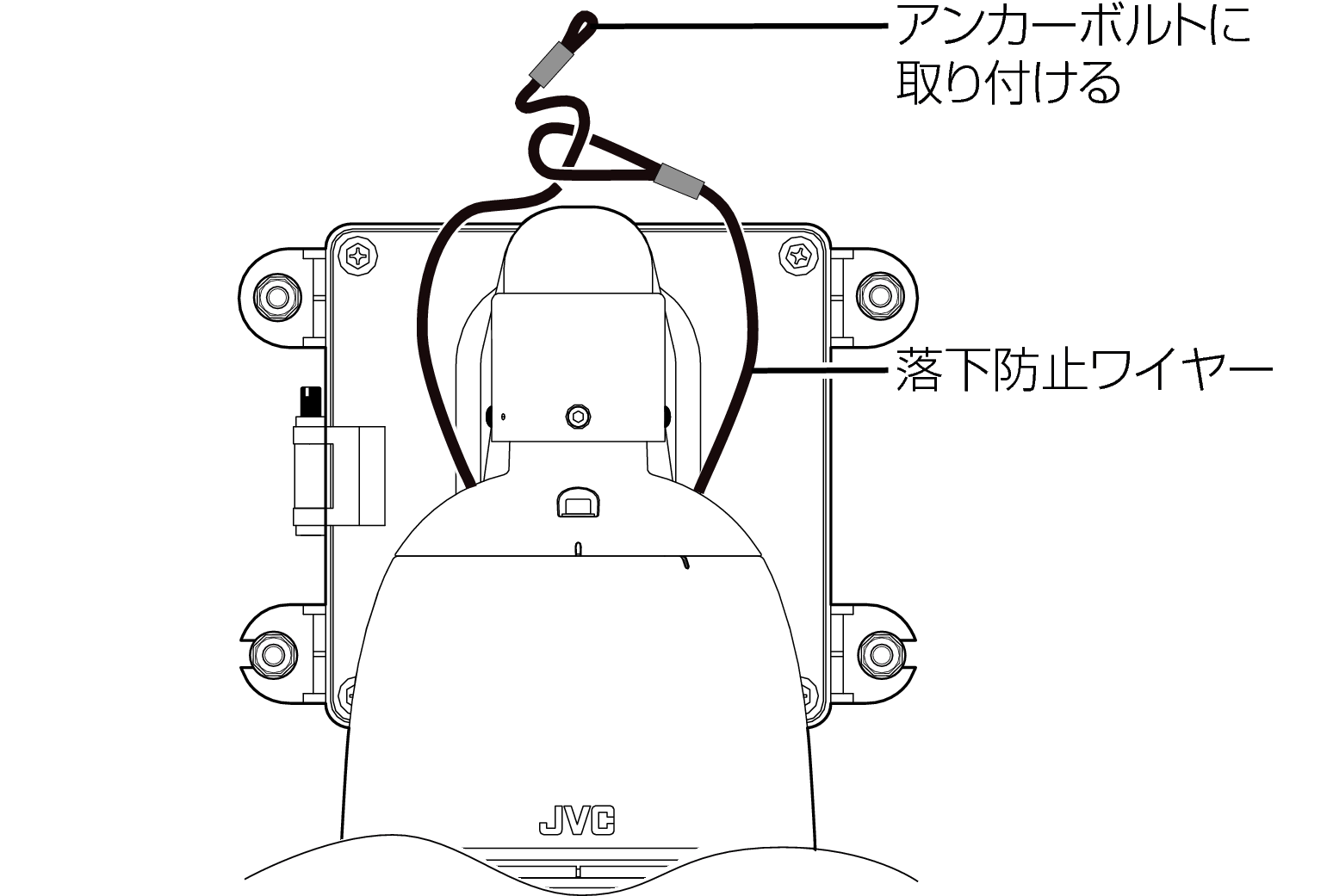

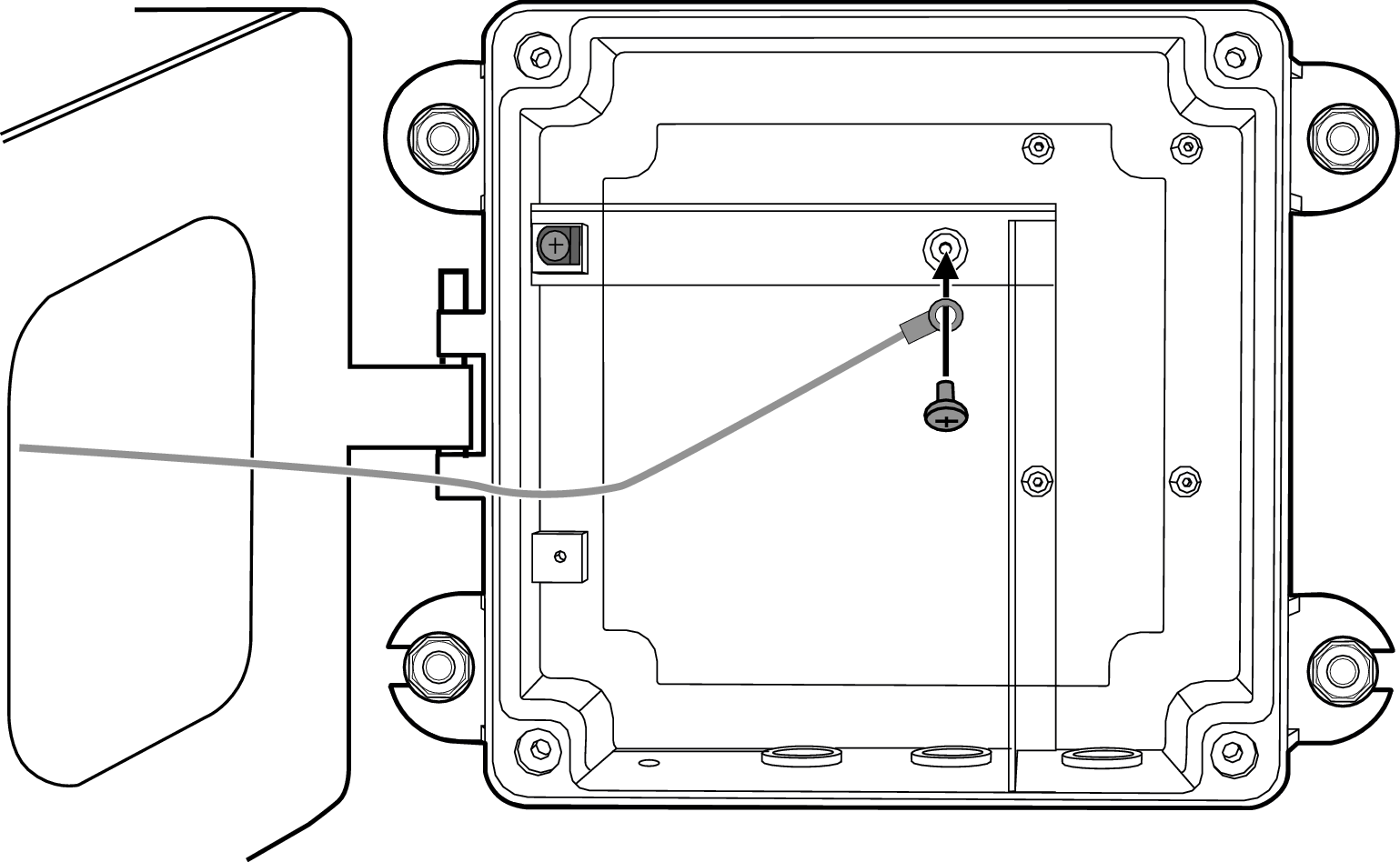

落下防止ワイヤーは付属していません。事前に本機の質量に耐えられる十分な強度のものを準備してください。

落下防止ワイヤー、ナット、ワッシャーは、ステンレス製のものを使用してください。

安全上、すべての接続が終わったことを確認してから電源を入れてください。
