> 製品概要 > 各部の名称 >

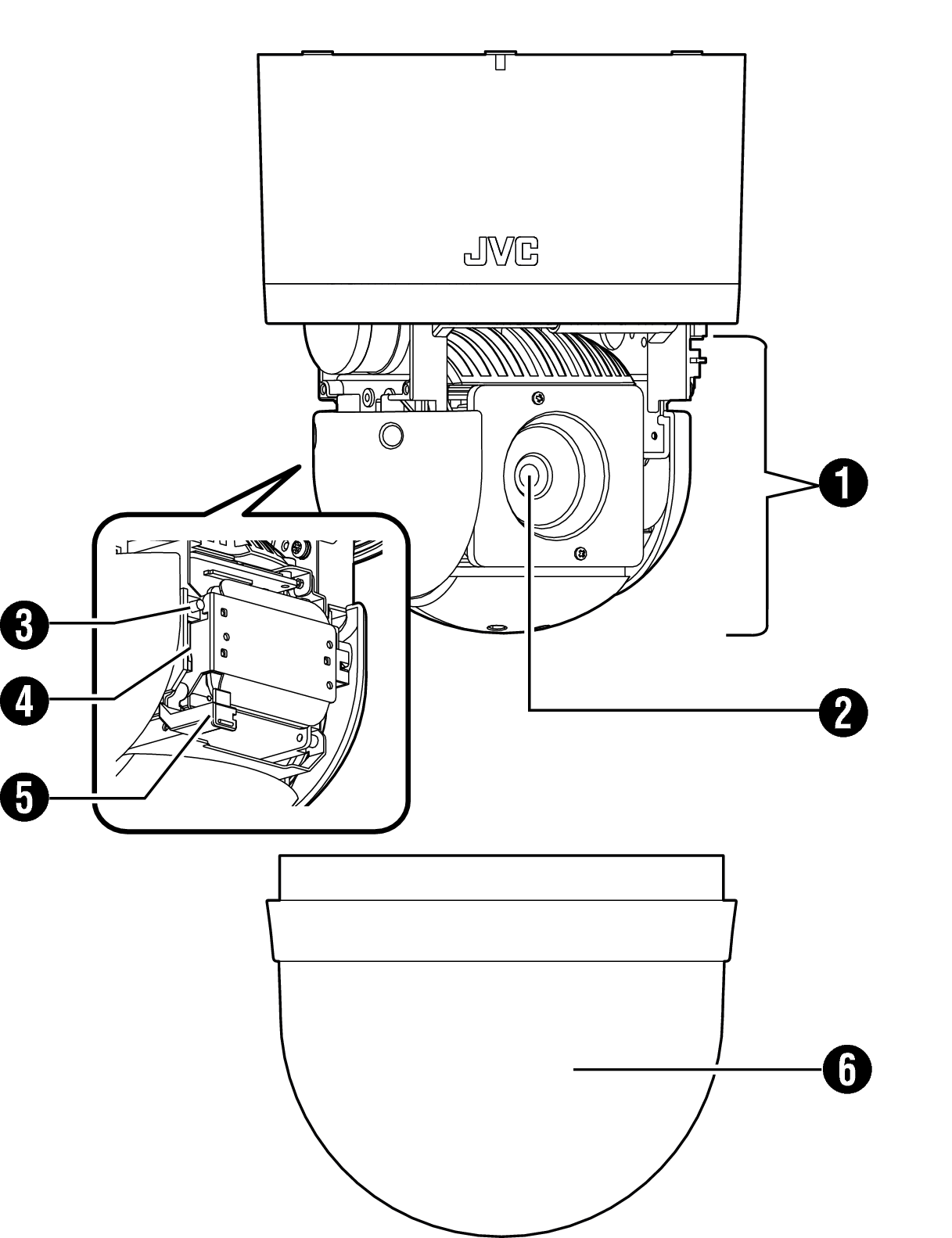

1. パン/チルト機構部

2. レンズ部（カメラモジュール）

レンズだけを交換することはできません。

3. SERVICEスイッチ（サービス専用）

長押しすると設定がリセットされます。

4. microSDカードスロット

microSDカードを挿入します。microSDカードの挿入について

5. microSDカバー

6. ドームカバー

ドームカバーは傷が付きやすいので、取り扱いには注意してください。

ご注意

出荷時にはってある保護シートは、ドームカバーを本体に取り付けるまではがさないでください。

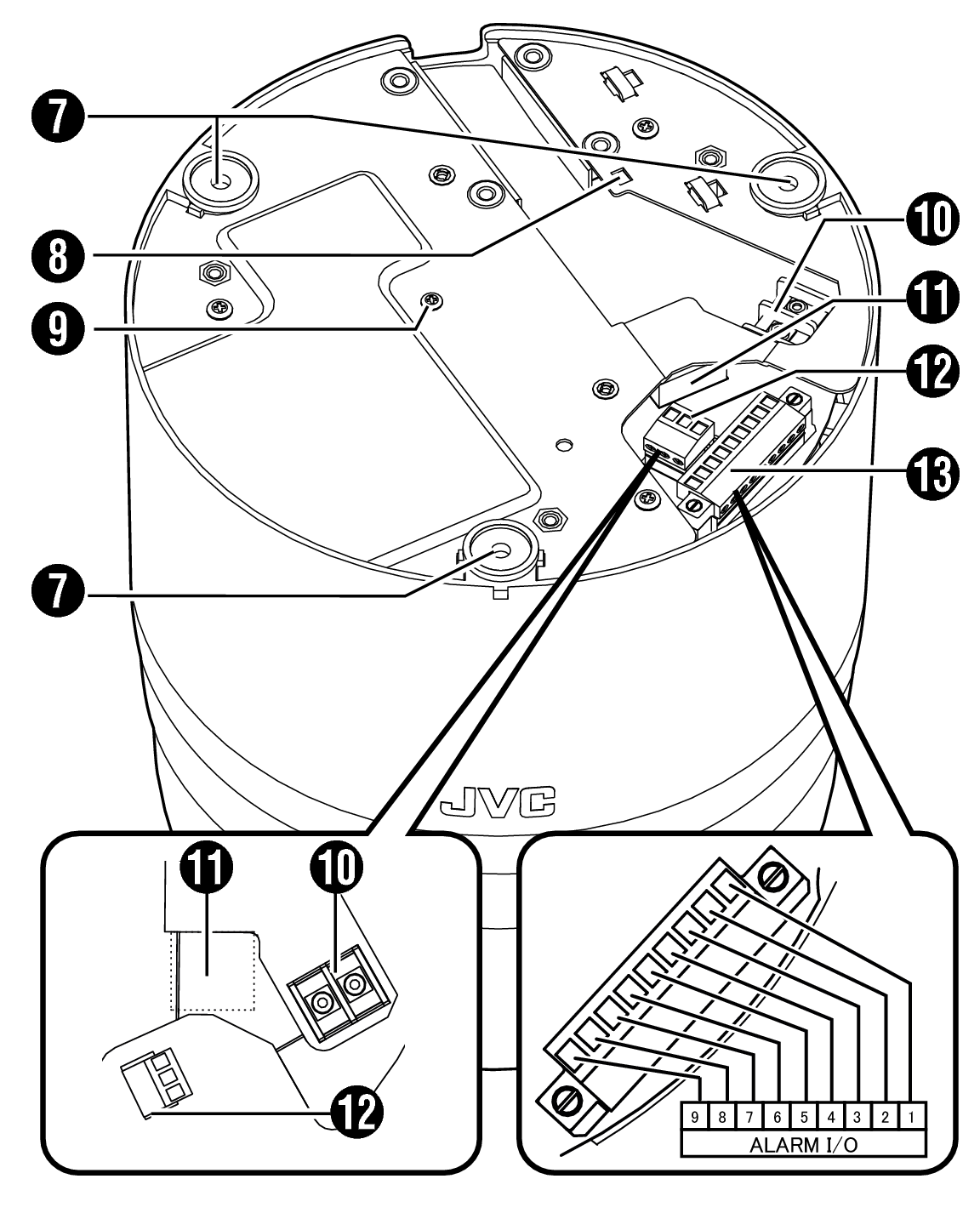

1. 固定用穴（3箇所）

天井あるいは、天井埋込ブラケット（WB-S685B別売）などに取り付けるための穴です。

2. ワイヤークランプ固定穴

ワイヤー類を束ねるときに使用します。

3. 落下防止ワイヤー取付部

万一のカメラ落下に備え、この部分に落下防止ワイヤーを取り付けます。

4. ［AC24VINPUT］AC24 V入力端子

AC24 V電源と接続します。電源ケーブルを接続する

5. ［10BASE-T/100BASE-TX］LANケーブル接続端子

ネットワークと接続します。
PoE+ （IEEE802.3at Type2）に対応しており、電源配線なしで本機を使用できます。LANケーブルを接続する

6. オーディオ端子

オーディオケーブルを接続します。

オーディオケーブルの信号一覧

端子	説明
AUDIO IN	プラグインパワー方式対応のコンデンサーマイクなどと接続します。
GND	AUDIO IN/OUTのGROUND（接地）
AUDIO OUT	アンプ内蔵スピーカーなどと接続します。

7. アラーム信号端子（9ピン）

アラーム信号ケーブルを接続します。アラーム信号端子にアラーム信号ケーブルを接続する

アラーム信号端子の信号一覧

ピン番号	信号名	説明
1	ALARM OUT1	アラーム出力1
2	COM1	アラーム出力1用COMMON（共通）
3	ALARM OUT2	アラーム出力2
4	COM2	アラーム出力2用COMMON（共通）
5	GND	アラーム入力用GROUND（接地）
6	ALARM IN1	アラーム入力1
7	ALARM IN2	アラーム入力2
8	PT-STOP	パン/チルトの動作を止めるには、GND 端子と短絡した状態で電源を入れてください。オープン状態にし、電源を切→入にすると解除されます。
9	DAYNIGHT-IN	デイナイト用
