仕様
VN-H658/VN-H658WP共通
カメラ部
撮像デバイス:
1/2.8型 CMOS
有効画素数:
約213万画素、1945 （H） × 1097 （V）
撮像面積:
5.64 mm （H） × 3.18 mm （V）
カラー撮像方式:
単板 原色 ローリングシャッター方式
走査方式:
プログレッシブスキャン
最低被写体照度（ノーマルモード時）:
カラー：0.03lx (F1.6、50%出力、AGC最大、1/30)
白黒：0.01lx (F1.6、50%出力、AGC最大、1/30)
ホワイトバランス:
ATW-Wide、 ATW-Narrow、 ATW-Full、 AWC（マニュアル/ワンプッシュ）
AGC:
有り（0～71dB）
電子シャッター:
オート：最大・最小シャッター速度を設定
マニュアル：1/30～1/30000 、フリッカーレス
電子感度アップ:
可能（OFF、 ×2、 ×4、 ×8、 ×16）
BLC（逆光補正）:
有り
ワイドダイナミックレンジ:
WDR拡大比 40dB以上（JEITA/RBSS 測定方法）
霧除去:
有り（OFF、LOW、MID、HIGH）
イメージスタビライザー:
有り（ON、 OFF）、電子式
カラーレベル:
調整可能
ブラックレベル:
調整可能
エンハンスレベル:
調整可能
3次元ノイズリダクション:
有り（0 ～ 10）
デイナイト機能:
IRカットフィルター挿抜
フリップモード:
選択可能
プライバシーマスク:
24個の矩形領域を設定可能
アラーム入力:
メイク/ブレイク選択、2系統アラーム入力、1系統P/Tストップ
デイナイト切替入力:
1系統、メイク/ブレイク選択
アラーム出力:
2系統、オープンドレイン出力
許容印加電圧：DC40 V以下、許容流入電流：300 mA以下
音声出力:
1系統
音声入力:
1系統
プラグインパワーマイク対応
SDカードスロット:
有り（microSDHC/microSDXC）
オートリターン:
有り
オートパン:
有り
オートパトロール:
有り(32箇所×3セット)
プリセットポジション数:
最大256個
推奨パソコン
OS:
Windows 10 Pro（64 bit）
Windows 11 Pro（64 bit）
CPU:
Intel Core i7以上、3.40 GHz以上
メモリー:
8 GB以上
ディスプレー:
1920×1080 ピクセル以上、
True Color
回転機構部
水平回転範囲:
360° エンドレス
水平回転速度:
1°/s～300°/s
垂直回転範囲:
-6°～186°（正面水平を0°とし、そこから上方向をマイナスとし、逆方向をプラスとする）
垂直回転速度:
1°/s～300°/s
ネットワーク部
インターフェース:
RJ-45、10Base-T/100Base-TX
(AUTO NEGOTIATION)
通信プロトコル:
IPv4、 IPv6、 HTTP、 HTTPS、 TCP、 UDP、 FTP、 RTP、 RTSP、 RTCP、 SMTP、 DHCP、 SNTP、 SNMP v1/v2c/v3、 ICMP、 IGMP、 DNS、 ARP、ONVIF、 802.1x
標準化プロトコル:
ONVIF Profile S、 Profile T
画像圧縮フォーマット:
H.265 Main profile、 H.264（Main/High profile）、 JPEG
フレームサイズ:
1920 × 1080、1280 × 960、
1280 × 720、640 × 480、
640 × 360、320 × 240
圧縮設定（H.265/H.264）:
VBR/CBR/GOP（ビットレート設定可能128 kbps～12288 kbps）
圧縮設定（JPEG）:
VFS（クオリティ設定可能）
フレームレート:
最高60 fps
音声圧縮方式:
G.711μ-Law、 AAC
音声ファイル:
WAVEファイル(.wav)形式
（リニアPCM、8 kHz、16 bit、モノラル）
配信方式:
ユニキャスト/マルチキャスト
ビューワー:
Webブラウザー
（Microsoft Edge）
接続クライアント数:
最大20
最大合計配信レート:
ビットレート合計が40 Mbps未満
マルチエンコード:
異なるフレームサイズや圧縮形式、ビットレートで同時4本までエンコード可能
動き検出機能:
有り
妨害検出機能:
有り
異音検出機能:
有り
ネットワーク障害検出機能:
有り
Webサーバー機能:
有り
FTPクライアント機能:
有り
FTPサーバー機能:
有り（SDカード記録ファイルダウンロード用）
メール通知機能:
有り
DHCPクライアント機能:
選択可能（工場出荷時：無効）
SNTPクライアント機能:
有り
アクセス保護機能:
有り（パスワードによる3段階設定）
SDカード機能:
イベント記録：プリ（最大7秒）
ポスト（最大60秒）
連続記録
ダウンロード可能
FTP映像送出機能:
JPEG、640×360、毎秒1枚
ポスト（60秒）アラーム記録、連続記録
VN-H658
レンズ部
焦点距離（倍率）:
f=4.3 mm～129 mm（光学30倍）
最大口径比:
F1.6（ワイド端）～4.7（テレ端）
包括角度（水平×垂直16：9時設計値）:
66.9°×39.7°（ワイド端）
2.5°×1.5°（テレ端）
フォーカス調整:
電動（イージーAF、ワンプッシュAF、マニュアル）
ズーム調整:
電動
電子ズーム:
最大8倍
最至近距離:
ワイド:0.1 m
テレ:1.8 m
総合
電源:
AC24 V
DC54 V （IEEE802.3at準拠のPoE+）
消費電力:
AC 24 V：17.2 W、
PoE+ ：17 W
消費電流:
AC 24 V ：1200 mA、
PoE+ ：320 mA
周囲温度:
-10 ℃～50 ℃（動作）
0 ℃～40 ℃（推奨）
湿度:
20 ％RH～90 ％RH（結露なきこと）
内部時計精度:
月差5分以内
外形寸法:
Φ160 mm × 高さ201 mm
質量:
約 2.1 k
色:
外装：ペールグレー（マンセル0.9PB8.5/0.4近似）
アクセント：ライトシルバー（マンセル1.5PB8.4/0.3近似）
添付物・付属品
取扱説明書（設置編）：1
テンプレート：1
保証書：1
落下防止ワイヤー：1
ワイヤークランプ：1
ワッシャー：3

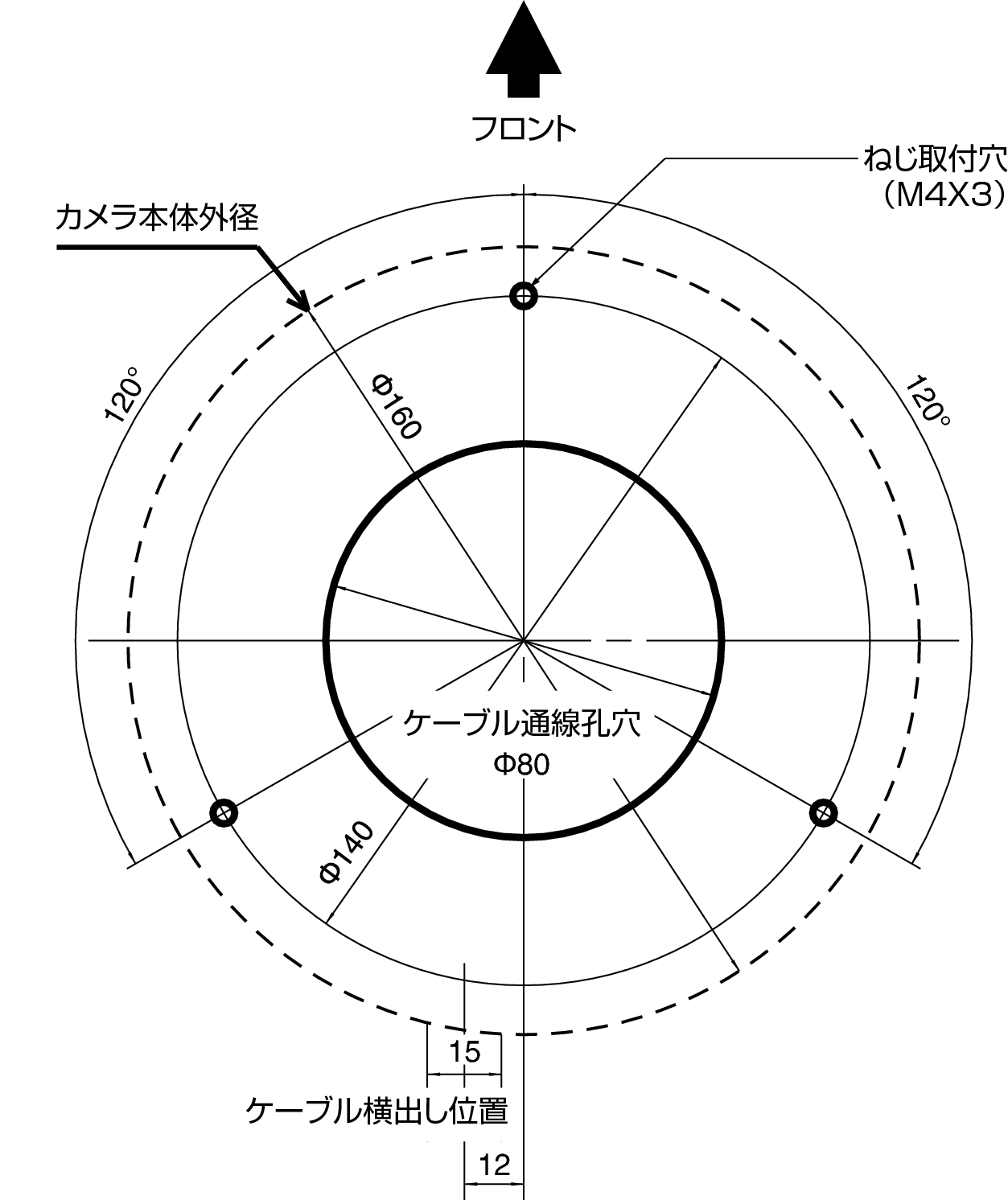

壁面取付穴［単位：mm］

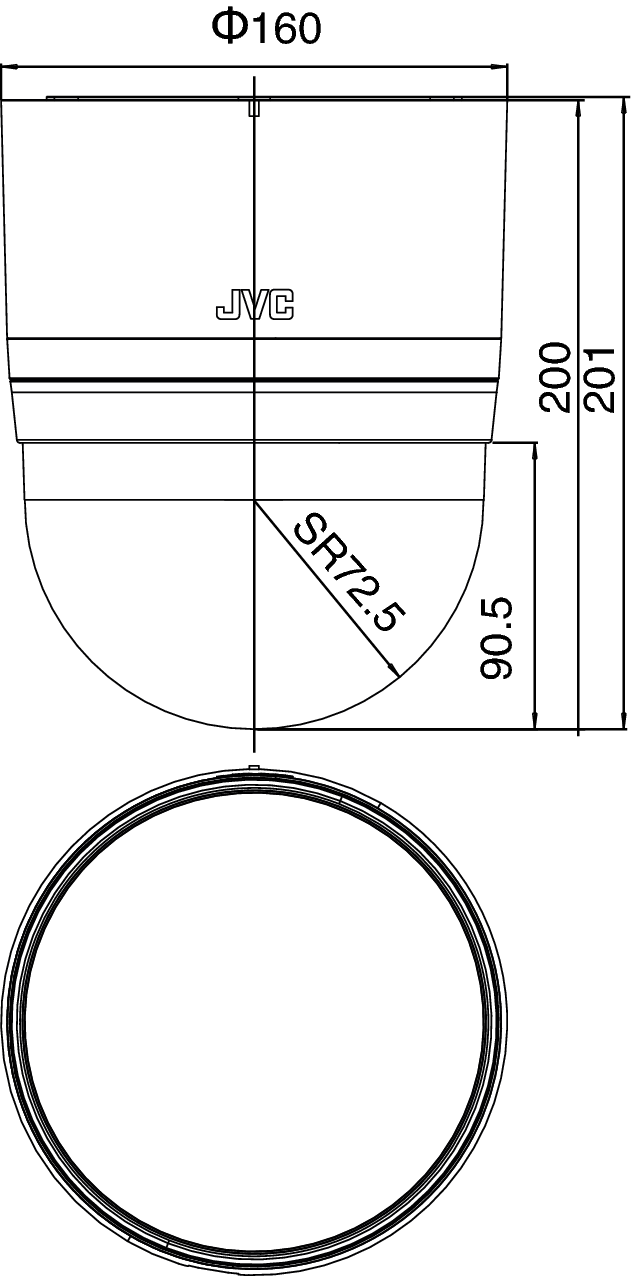

外形寸法図［単位：mm］
本機の仕様および外観は、改善のため予告なく変更することがあります。
VN-H658WP
レンズ部
焦点距離（倍率）:
f=4.3 mm～129 mm（光学30倍）
最大口径比:
F1.6（ワイド端）～4.7（テレ端）
包括角度（水平×垂直16：9時設計値）:
66.9°×39.7°（ワイド端）
2.5°×1.5°（テレ端）
フォーカス調整:
電動（イージーAF、ワンプッシュAF、マニュアル）
ズーム調整:
電動
電子ズーム:
最大8倍
最至近距離:
ワイド:0.1 m
テレ:1.8 m
総合
電源:
AC24 V
DC54 V（IEEE802.3bt準拠のPoE++,IEEE802.3at準拠のPoE+）
消費電力:
AC 24 V：110 W、
PoE++ ：22.9 W
消費電流:
AC24V：1730 mA、
PoE++：500 mA
周囲温度:
-30 ℃以上（起動）
-40 ℃～55 ℃（動作）
-30 ℃～40 ℃（推奨）
湿度:
20 ％RH～90 ％RH（結露なきこと）
ヒーター:
内蔵
防塵防水性能:
IP66準拠（JIS C 0920）
氷結時損傷保護:
UL50E（NEMA 4X相当）
許容風速:
60 m/s
内部時計精度:
月差5分以内
外形寸法:
幅 274 mm × 高さ 348 mm ×
質量:
約 6.3 k（カメラ本体 3.3 k、壁面取付ブラケット 3 k）
色:
外装：ペールグレー（マンセル0.9PB8.5/0.4近似）
アクセント：ライトシルバー（マンセル1.5PB8.4/0.3近似）
添付物・付属品
取扱説明書（設置編）：1
テンプレート：1
保証書：1
コネクターカバー：1

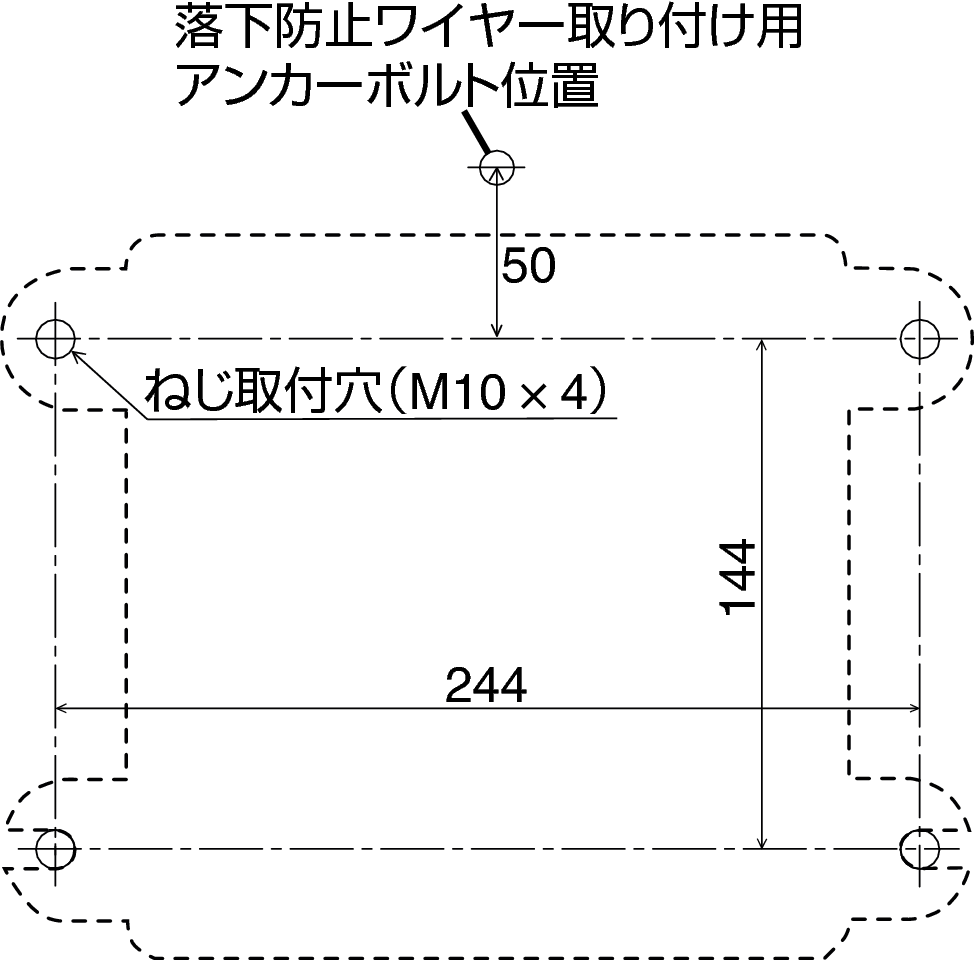

壁面取付穴［単位：mm］

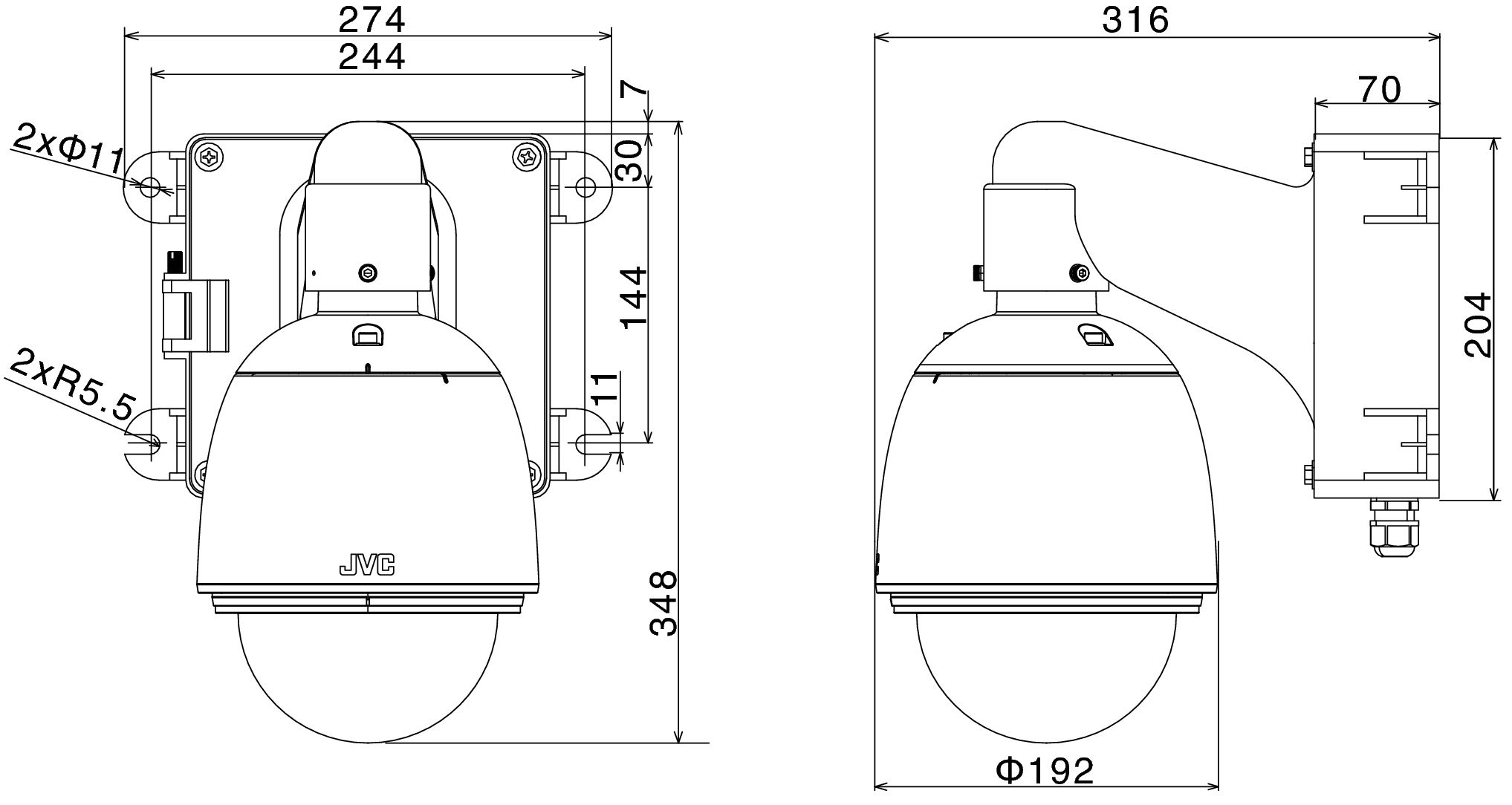

外形寸法図［単位：mm］
※本機の仕様および外観は、改善のため予告なく変更することがあります。
-
