増設したハードディスクユニット(HDDユニット)を設定する

1. MODEボタンとSELECTボタンを両方押しながら電源を投入し、パラメータ設定モードに入る

メモ

設定を開始する前に、本機の電源が入っていないことを確認してください。

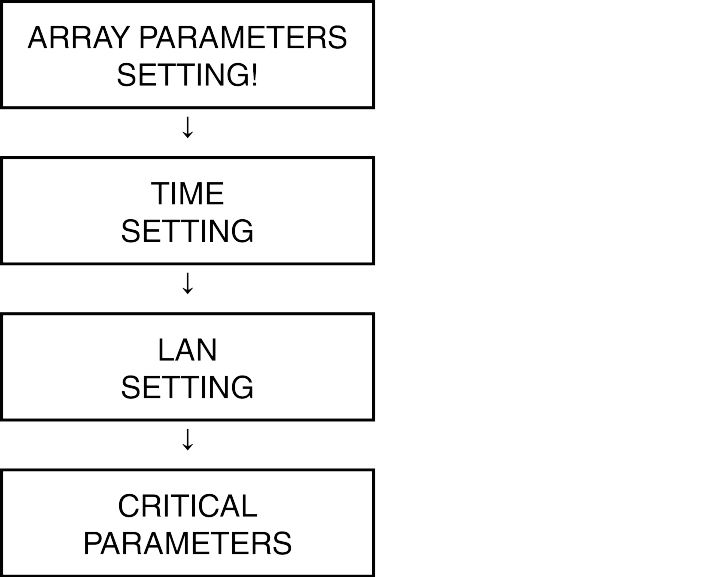

2. MODEボタンを3回押して項目を変更する



初期表示

時間設定

ネットワーク設定

重要設定

3. LCDモニターに[CRITICAL PARAMETERS]が表示されたら、SELECTボタンを押す

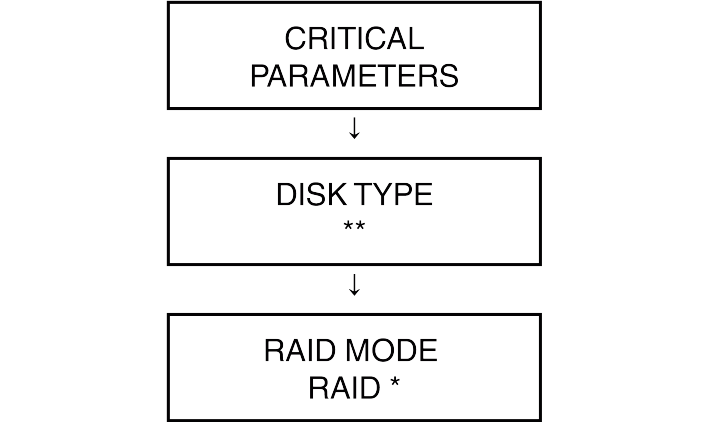

4. [CRITICAL PARAMETERS]モードに入ったら、MODEボタンを1回押す



5. LCDモニターに[RAID MODE RAID **]が表示されたら、SELECTボタンを押して、設定値を変更する

RAIDモード設定

表示内容	機能
RAID OFF	RAIDを使わずに、1台または複数のディスクをそれぞれ個別に使用
RAID 1	2台のディスクに同じデータを保存（ミラーリング）
RAID 5	データとパリティ（誤り訂正情報）を分散して保存
RAID 6	2つのパリティ情報を分散して保存
RAID 10	RAID 1とRAID 0の組み合わせ ディスクをペアでミラーし、それらをストライピングで構成 （RAID 0：複数のディスクにデータを分割して保存（ストライピング））

6. 設定値を変更したら、MODEボタンを1回押す

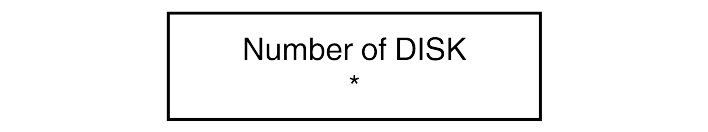

7. LCDモニターに[Number of DISK **]が表示されたら、SELECTボタンを押して、設定値を変更する



HDDユニット台数設定

本機に搭載し動作させるHDDユニットの台数を設定します。

表示内容	機能
1～6	ディスク 6台で（DATA＋PARITY）のモード

8. 設定値を変更したら、MODEボタンとSELECTボタンを同時に押して設定を保存する

9. 設定が完了したら、本機の電源を切る

ご注意

複数のRAIDを構築することはできません。

運用中にRAID設定を変更する場合は、RAIDモードを「RAID OFF」、HDDユニット台数を「6」に戻してから、NVRかんたん設定ツールのRAID設定画面を使用してください。

運用中にRAID設定を変更した場合は、すべてのデータが消去されますのでご注意ください。

RAID設定を行なった後、下記の手順で初期化を行ないます。

1. デスクトップの[スタート]を右クリックし、「ディスクの管理」をクリックする

「ディスクの管理」画面が開きます。

2. パーティションスタイルとして「GPT」を選択し、[OK]をクリックする

3. 「未割り当て」で右クリックし、[新しいシンプルボリューム...]をクリックする

新しいシンプルボリュームウィザードが表示されます。

4. [次へ]をクリックする

「ボリュームサイズの指定」画面が表示されます。

5. [次へ]をクリックする

「ドライブ文字またはパスの割り当て」画面が表示されます。

6. [次へ]をクリックする

「パーティションのフォーマット」画面が表示されます。

7. 「アロケーションユニットサイズ」を「64K」に変更し、「ボリュームラベル」を空白にする

8. [次へ]をクリックする

確認画面が表示されます。

9. [完了]をクリックする

10. スタートメニューから[再起動]をクリックし、本機を再起動する

ご注意

シンプルボリューム作成後は、必ず本機を再起動してください。再起動しないと、本機が正常に動作しない場合があります。
