ハードディスクユニット（HDDユニット）を増設する

HDDユニットについて

本機は、6台のHDDユニットを搭載することができます。

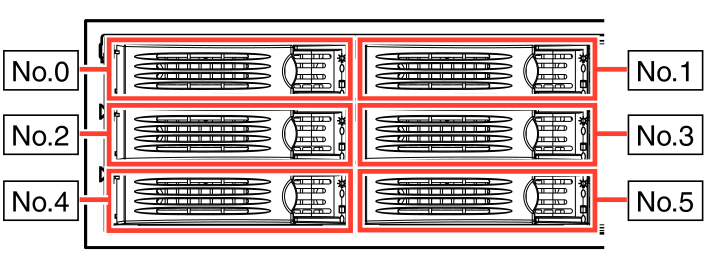

スロット番号は、上段左から順番に、No.0、No.1。2段目左からNo.2、No.3。3段目左からNo.4、No.5となっています。

出荷時にNo.0にHDDユニットが標準で搭載されており、最大5台まで増設することができます。

HDDユニットを増設する場合は、No.1から間を空けずに順番に入れてください。

構築するRAIDモードと記録容量によって、必要なHDDの台数は異なります。以下の表では、RAIDモードと記録容量に応じて、増設するHDDの台数と使用するドライブ番号を示しています。

RAIDモード	記録容量（TB）	HDDユニット増設台数（台）	スロット番号
OFF	8	0	（0）
	16	1	（0）, 1
	24	2	（0）, 1, 2
	32	3	（0）, 1, 2, 3
	40	4	（0）, 1, 2, 3, 4
	48	5	（0）, 1, 2, 3, 4, 5
RAID 1	16	1	（0）, 1
RAID 5	24	2	（0）, 1, 2
	32	3	（0）, 1, 2, 3
	40	4	（0）, 1, 2, 3, 4
	48	5	（0）, 1, 2, 3, 4, 5
RAID 6	32	3	（0）, 1, 2, 3
	40	4	（0）, 1, 2, 3, 4
	48	5	（0）, 1, 2, 3, 4, 5
RAID 10	32	3	（0）, 1, 2, 3
RAID 10	48	5	（0）, 1, 2, 3, 4, 5

（0）は搭載済みのHDDユニットです。

メモ

RAIDモードの違いは以下のとおりです。

RAIDモード	特徴	最低必要HDDユニット台数（台）	実効容量（N：HDD台数）	耐障害性
OFF	RAIDを使わずに、1台または複数のディスクをそれぞれ個別に使用	1	全容量（N台×8TB）	×
RAID 1	2台のディスクに同じデータを保存（ミラーリング）	2 （偶数台）	1台分（8TB）	○
RAID 5	データとパリティ（誤り訂正情報）を分散して保存	3	(N-1) 台分（(N-1)×8TB）	○
RAID 6	2つのパリティ情報を分散して保存	4	(N-2) 台分（(N-2)×8TB）	◎
RAID 10	RAID 1とRAID 0（※1）の組み合わせディスクをペアでミラーしそれらをストライピングで構成	4 （偶数台）	N/2 台分（(N÷2)×8TB）	○ （※2）
