> 設置編 > 製品概要 > 各部の名称

各部の名称

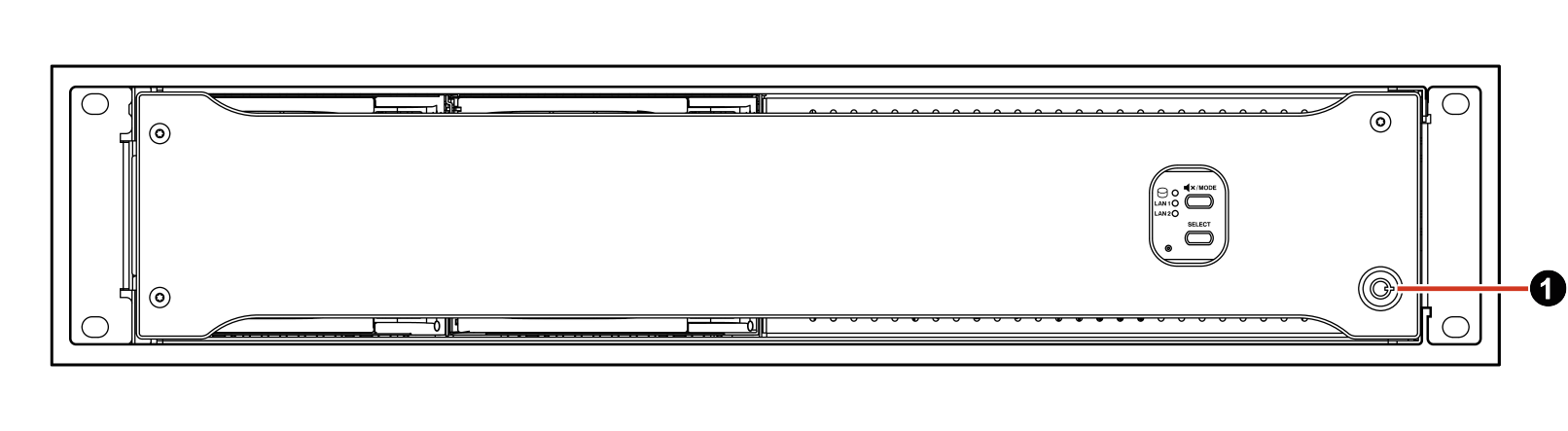

前面（フロントパネルを付けた状態）

SN16_Front_with cover

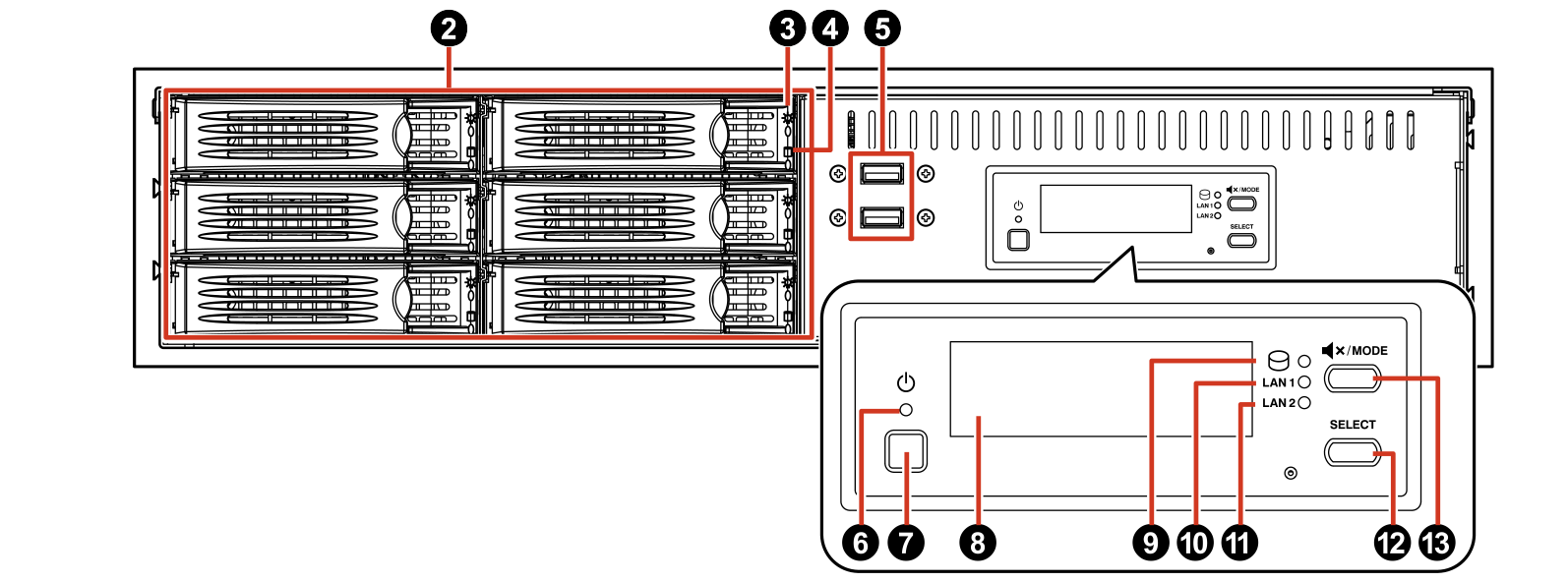

前面（フロントパネルをはずした状態）

SN16_Front_Without_Cover

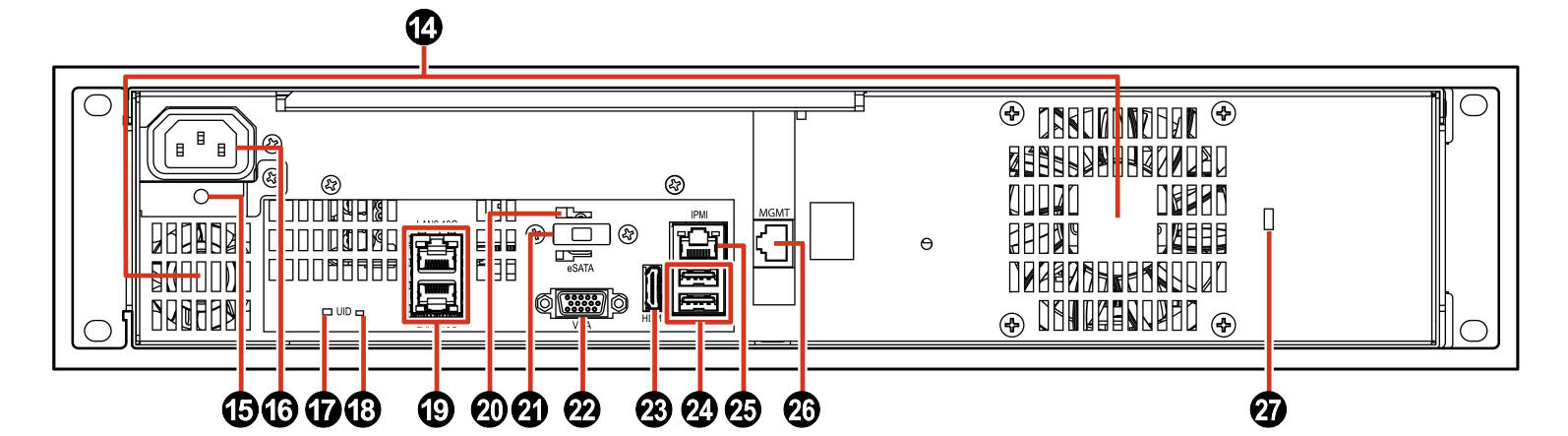

背面

SN16_Back_Body

  1. フロントパネルロック

    2. 付属のキーを使ってロックを解除し、フロントパネルを取りはずします。

  2. HDDスロット

    3. HDDスロット（No.0～No.5）です。最上段左がNo.0。

  3. HDD POWER/FAIL LED

    4. HDDが有効になっているの場合、通常は青色に点灯します。
    何らかの障害が発生しているときは、橙色に点灯します。

  4. HDD ACCESS LED

    5. HDDにアクセスしているときは緑色に点滅します。

  5. USB端子（USB3.2 Gen1 Type-A）

    6. USBキーボード（別売）、USBマウス（別売）、USBフラッシュメモリー（別売）などのUSB機器を接続します。

    USBハブを使用する場合、USBフラッシュメモリーはUSBハブに接続せず、本機のUSB端子に直接接続してください。

  6. 電源ステータスLED

    7. 電源がONのときは青色に点灯します。

  7. 電源ボタン

  8. LCDモニター

    9. 現在の状態や設定値を表示します。

  9. ACCESS LED

    10. HDDにアクセスしているときは緑色に点灯します。

  10. LAN1 LED

    11. LAN1にアクセス中は緑色に点滅します。

  11. LAN2 LED

    12. LAN2にアクセス中は緑色に点滅します。

  12. SELECTボタン

    13. 設定を変更するときに使用します。

  13. MODEボタン

    14. 設定項目の選択や警告ブザーを停止する際などに使用します。

  14. ファン

    15. 冷却用のファンです。

  15. 電源コードクランプホール

    16. 電源コード抜け防止のために本機に付属の電源コードクランプを取り付けるための穴です。

  16. 電源ソケット

    17. 付属の電源コードでAC 100Vのコンセントに接続します。

  17. UIDスイッチ

    18. UID LEDの点灯・消灯を切り替える際に使用します。

  18. UID LED

    19. 本機が複数ある場合に識別するためのLEDです。

  19. ネットワーク端子

    20. LANケーブルでネットワークに接続します。「LAN1」と「LAN2」の2つの端子があります。

    詳しい接続方法については、ネットワークで接続する機器をご覧ください。

  20. eSATAリテロックTM用ホール

    21. 使用しません。

  21. eSATAコネクター

    22. 使用しません。

  22. VGAモニター出力端子

  23. HDMIモニター出力端子

  24. USB端子（USB3.2 Gen1 Type-A）

    25. USBキーボード（別売）、USBマウス（別売）、USBフラッシュメモリー（別売）などのUSB機器を接続します。

    USBハブを使用する場合、USBフラッシュメモリーはUSBハブに接続せず、本機のUSB端子に直接接続してください。

  25. メンテナンス用LAN端子

    26. 使用しません。

  26. 管理用LAN端子

    27. 使用しません。

  27. セキュリティスロット

    28. 市販のワイヤーロックなどで固定することができます。
