ラックに設置する

レコーダーをラックに取り付ける

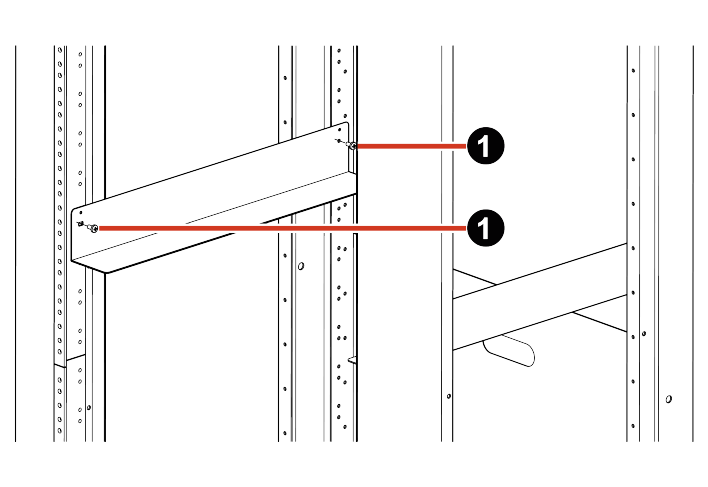

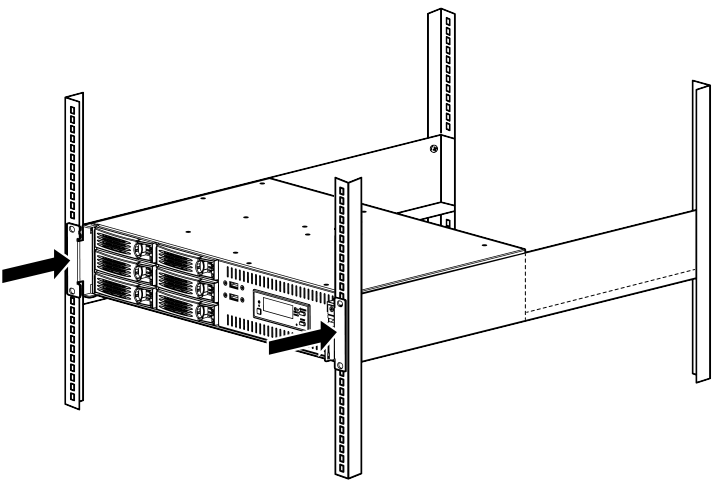

付属のラックマウント金具と別売りの金具（VR-RU45Z/VR-RU57Zラックブラケット）を使用し、本機をEIAラックに取り付けます。

JVC製のラックに対応したラックブラケットには以下の2種類があります。取り付けるラックに対応しているラックブラケットをご使用ください。

ご注意

電源は本機をラックに取り付け、ねじで固定したあとに入れてください。

ラックに取り付けた本機の上に、物を置かないでください。バランスがくずれて倒れたり、落下したりしてけがや破損の原因になることがあります。

本機を2台以上ラックに取り付ける場合、必ず1U（44.45 mm）以上はなして取り付けてください。

ラックブラケットVR-RU45Z/VR-RU57Zの取扱説明書もご覧ください。

ラック内の温度が本機の許容動作温度範囲内（5℃ ～ 40℃）になるように、設置間隔などに注意して設置してください。

ねじは別売りのラックブラケット（VR-RU45Z/VR-RU57Z）に付属のものを使用します。

メモ

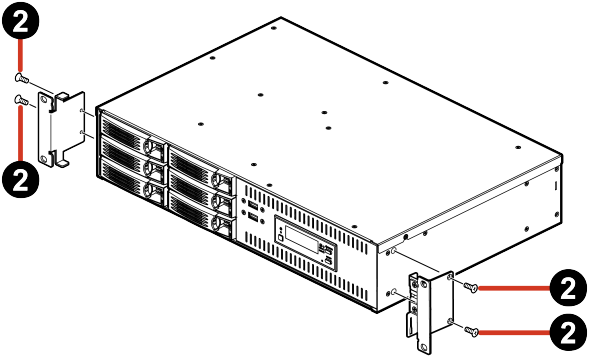

本機をラックに設置せずに平置きで使用する場合でも、フロントパネルを取り付けるためにはこの部品の取り付けが必要になります。

本機を平置きで使用する場合は、本機底面4か所に付属のゴム足を貼り付けてください。

メモ

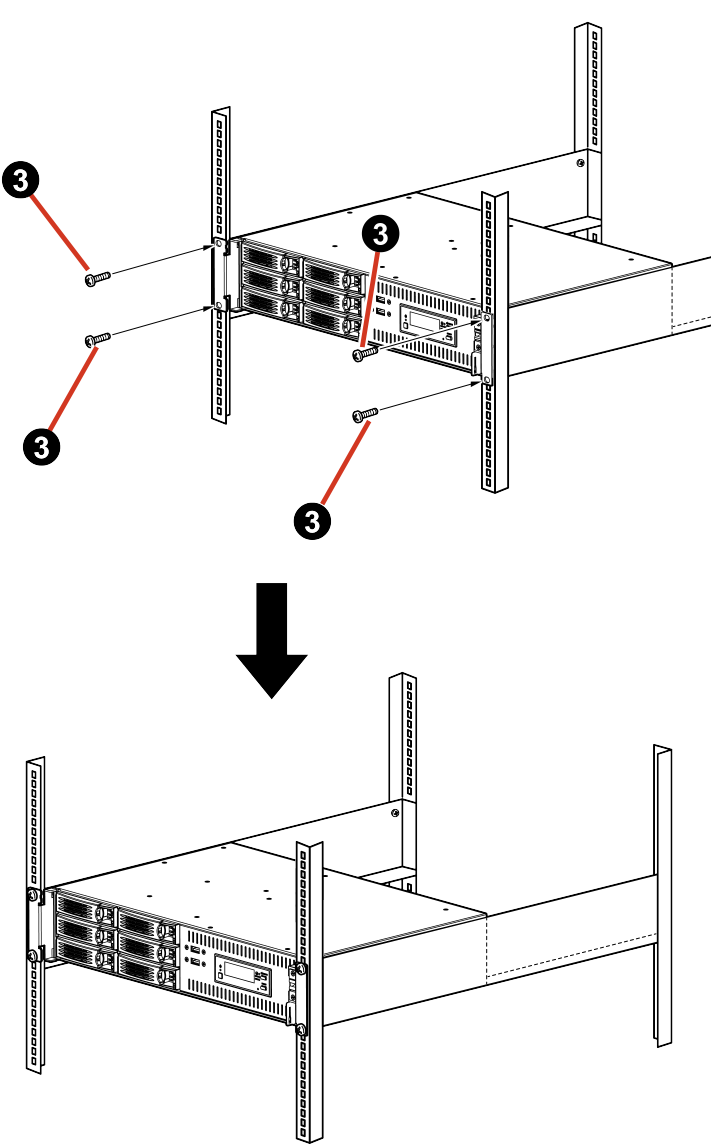

固定箇所は左右の上下各2カ所の合計4カ所です。

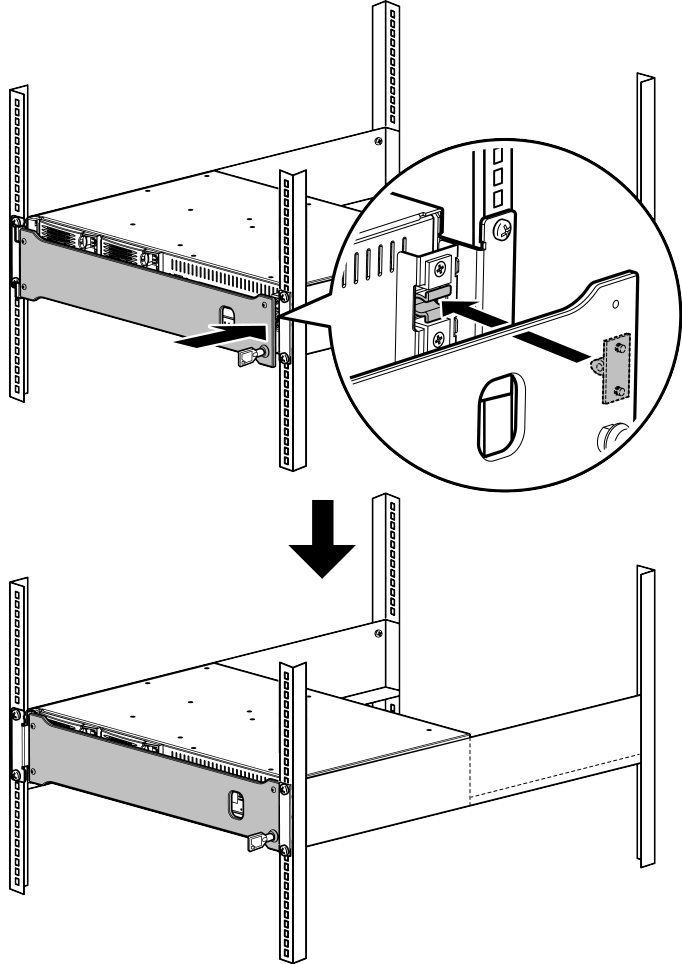

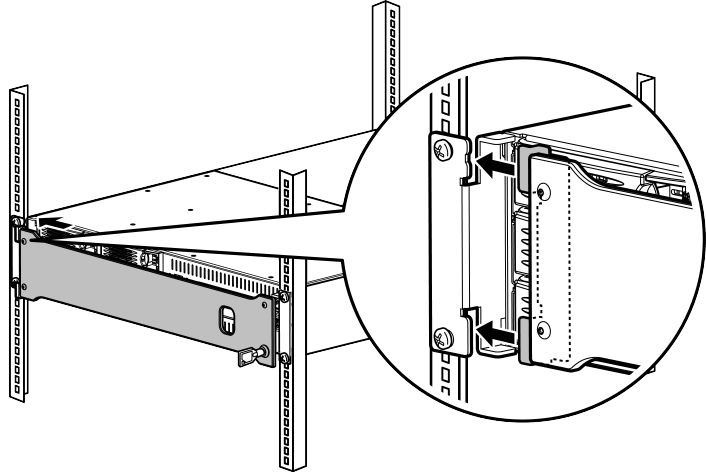

付属のフロントパネルを本機に取り付けます。

ご注意

本機がラックに設置される場合と平置きで設置される場合のどちらもフロントパネルの取り付け方法は同じです。

フロントパネルを取り付ける前に、本機にラックマウント金具を取り付ける必要があります。

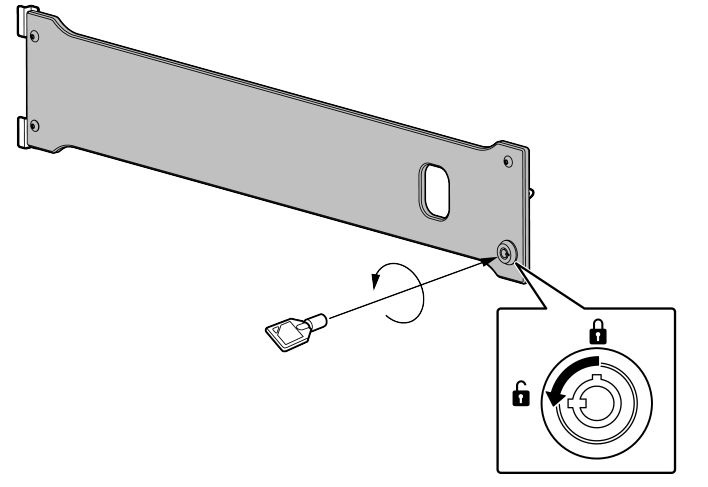

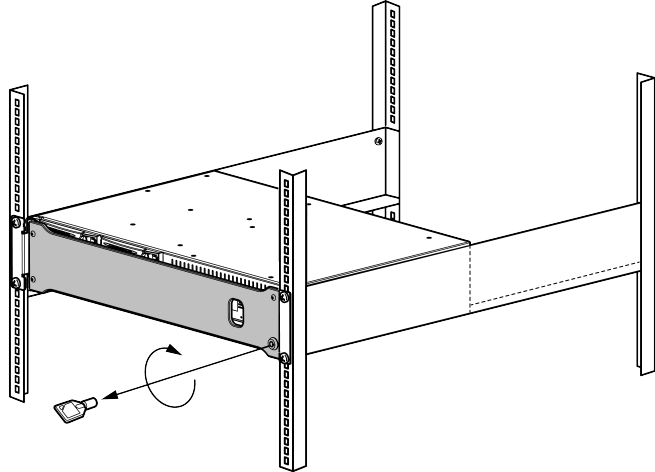

フロントパネルがロックされたことを確認してから、キーを引き抜いてください。
