監視用パソコンから本機の状態を監視するためのSNMPを設定する

監視用パソコンのSNMPマネージャーから本機の状態を監視することができます。

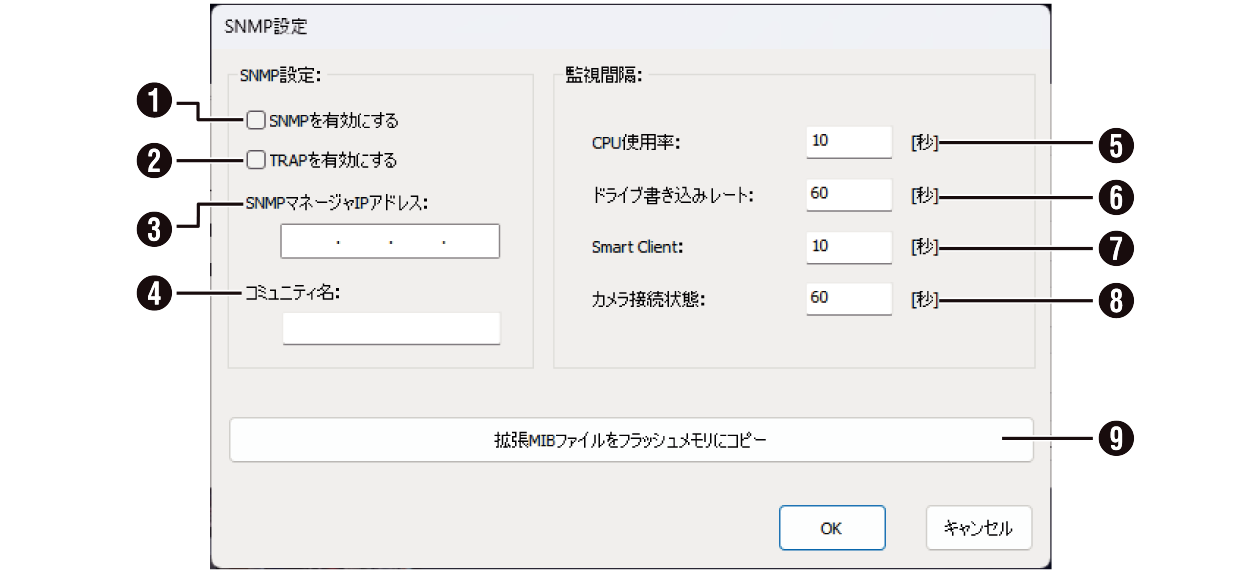

SN16_SNMP Settings

付番

項目

設定値

内容

1

SNMPを有効にする

チェック
チェックなし

チェックを付けるとSNMPの機能が有効になります。

2

TRAPを有効にする

チェック
チェックなし

チェックを付けるとTRAPの機能が有効になります。

3

SNMPマネージャIPアドレス

―

SNMPマネージャーのIPアドレスを指定します。

4

コミュニティ名

―

SNMPのコミュニティ名を指定します。（1～32文字。英数字のみ）

5

CPU使用率

10 ～ 9999秒
10秒

CPU使用率を監視する間隔を指定します。

6

ドライブ書き込みレート

30 ～ 9999秒
60秒

ドライブへの書き込みレートを監視する間隔を指定します。

7

Smart Client

10 ～ 9999秒
10秒

Smart Clientの起動状態を監視する間隔を指定します。

8

カメラ接続状態

60 ～ 9999秒
60秒

カメラの接続状態を監視する間隔を指定します。

9

拡張MIBファイルをフラッシュメモリにコピー

―

拡張MIB情報をUSBフラッシュメモリーにコピーします。

[設定値]の太字は初期値です。

SNMPを設定する

SNMPを有効にすると、監視用パソコンのSNMPマネージャーから本機の状態を監視することができます。監視するには拡張MIB情報（JVCNVRMIB.txt）をSNMPマネージャーに登録する必要があります。

  1. USBフラッシュメモリーを本機のUSB端子に接続する

  2. [設定する]フォルダの[NVRオプション設定]をダブルクリックする

    3. [NVRオプション設定]画面が表示されます。

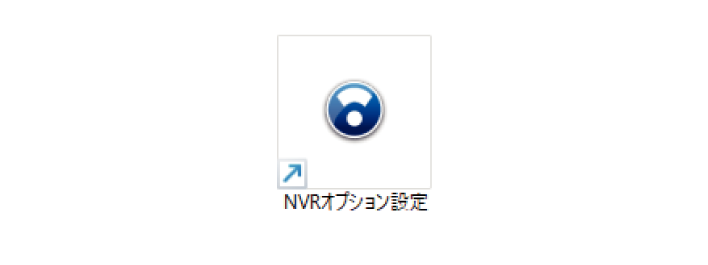

    SN16_SNMP setting_1

  3. ［SNMP設定］をクリックする

    4. 「SNMP設定」画面が表示されます。

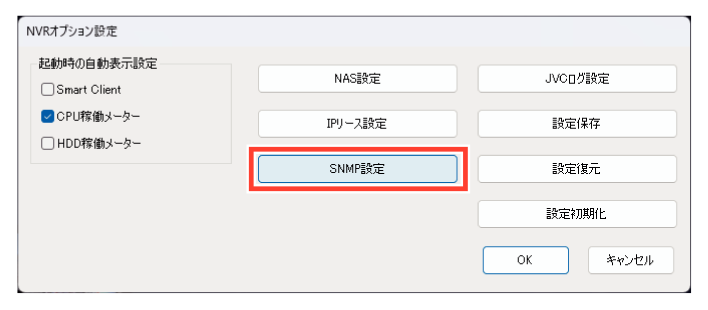

    SN16_SNMP setting_2

  4. 「SNMPを有効にする」にチェックを付ける

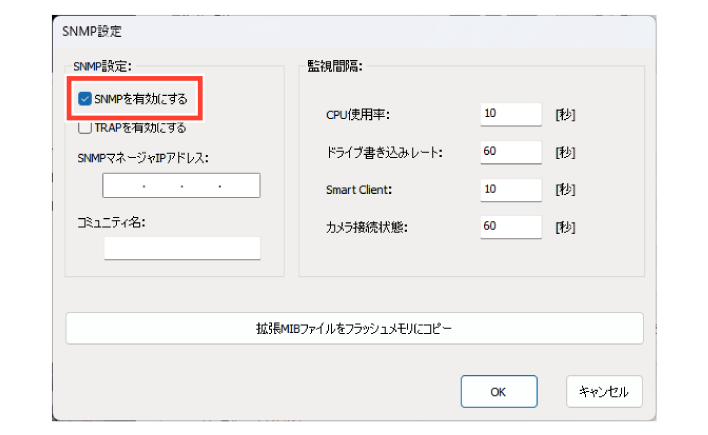

    5. SN16_SNMP setting_3

    メモ

    TRAPを使用する場合は、「TRAPを有効にする」にチェックを付けます。

    本機がサポートしている TRAP通知は本機がサポートするTRAP一覧をご覧ください。

  5. 「SNMPマネージャIPアドレス」欄に監視用パソコンのIPアドレスを入力する

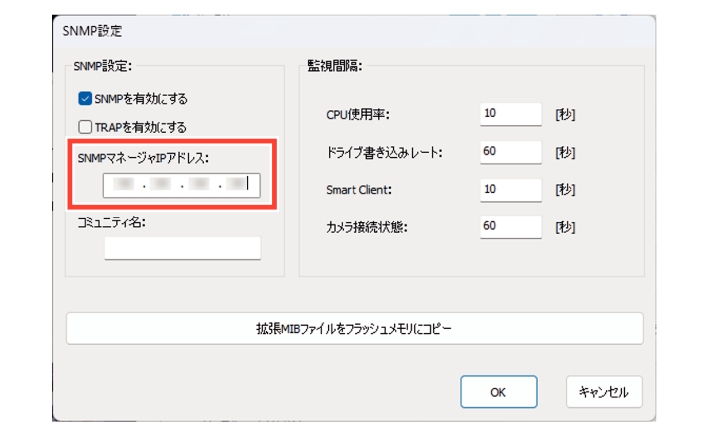

    6. SN16_SNMP setting_4

  6. 「コミュニティ名」欄にSNMPのコミュニティ名を入力する

    7. 例）public

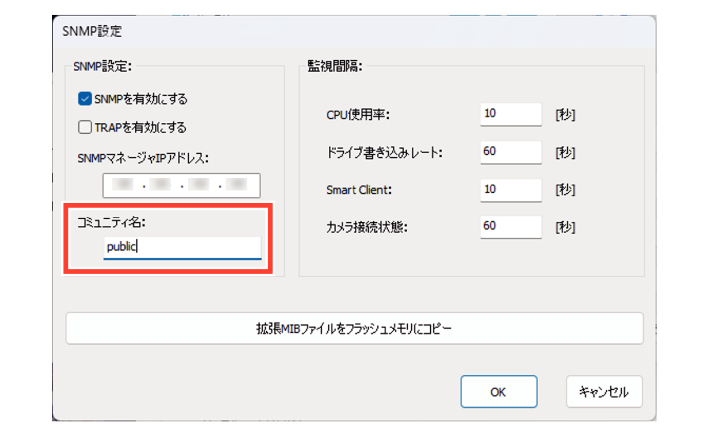

    SN16_SNMP setting_5

    ご注意

    コミュニティ名に使用できるのは英数字32文字までです。

    TRAPに関しては、その通信仕様から、受け側で取り損ねる可能性があります。TRAPはあくまでも補助的に使用し、ポーリングによる判断を主として運用してください。

  7. ［拡張MIBファイルをフラッシュメモリにコピー］をクリックする

    8. 拡張MIB情報（JVCNVRMIB.txt）がUSBフラッシュメモリーにコピーされます。

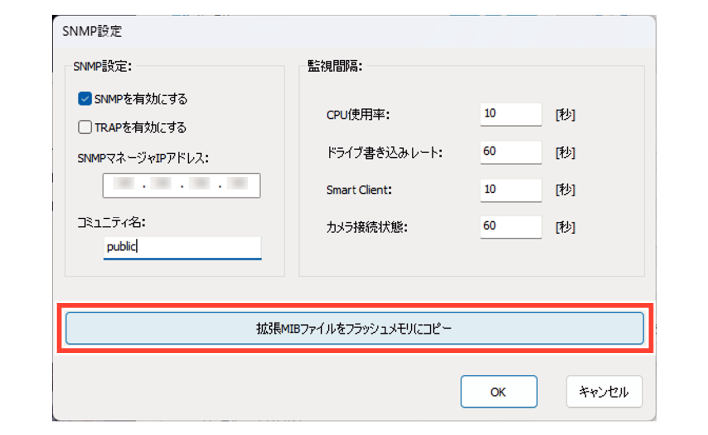

    SN16_SNMP setting_6

  8. 監視用パソコンのSNMPマネージャーに拡張MIB情報を登録する

    9. メモ

    監視用パソコンに取得した拡張MIB情報を登録するには、SNMPマネージャーの取扱説明書などをご覧ください。

  9. 監視用パソコンのSNMPマネージャーで監視（ポーリング）の設定を行なう

    10. ご注意

    USB機器を本機から取りはずす場合は、エクスプローラーから該当するリムーバブルディスク上で右クリックして、「取り出し」の操作を確実に行なってください。

    メモ

    設定方法については、SNMPマネージャーの取扱説明書などをご覧ください。

    本機がサポートしている取得可能なステータスは本機から取得可能なステータス一覧をご覧ください。

    本機のSNMPのバージョンはSNMP v2cです。

本機から取得可能なステータス一覧

iso (1) - org (3) -dod (6) - internet (1) - private (4) - enterprises (1) - jvckenwood (46861) - ProductCode (4) - nvr (200) - nvrCommon(1)

グループ

識別子

名前

SYNTAX

MAX-ACCESS

UNITS

説明

nvrInformation
(1)

1

nvrVenderName

“Victor”

read-only

文字列

ブランド名

2

nvrModelName

“VR-X9100”

read-only

文字列

モデル名

nvrStatusGroup
(2)

4

nvrCpuUsage

INTEGER (0..100)

read-only

%

CPU使用率

5

nvrDriveWrite

INTEGER (0..4294967295)

read-only

Byte/sec

ドライブの書き込みレート

6

nvrRunViewer

INTEGER (stop (0), run (1))

read-only

ー

Viewer実行状態

nvrCameraGroup
(3)

1

nvrRegistCameraTable

ー

not-accessible

ー

接続カメラテーブル

1.1

nvrRegistCameraEntry

ー

not-accessible

ー

接続カメラエントリー

1.1.1

nvrRegCamIndex

INTEGER (1..32)

read-only

ー

接続カメラリストのインデックス

1.1.2

nvrRegCamIpAddress

IpAddres

read-only

ー

接続カメラのIPアドレス

1.1.3

nvrRegCamName

DisplayString

read-only

ー

接続カメラのカメラ名

1.1.4

nvrRegCamConnection

INTEGER {disconnect(0), connect(1)

read-only

ー

接続カメラのカメラ接続状態

iso (1) - org (3) -dod (6) - internet (1) - private (4) - enterprises (1) - jvckenwood (46861) - ProductCode (4) - nvr (200) - ptProduct1(101)

グループ

識別子

名前

SYNTAX

MAX-ACCESS

UNITS

説明

ptProduct1Status
(1)

1.1

ptProduct1Fan1StatusInt

INTEGER (0, 1)

read-only

Int

ファン稼働情報
0:稼働, 1:停止

1.2

ptProduct1RaidDeviceStatusStr

ー

read-only

文字列

RAIDデバイスの状態
Normal…正常
One down… ディスク１台故障
Two/Multiple Down… ディスク複数台故障
Recovering in One Down…縮退状態
Rebuilding…再構築中
Recovering in Two/Multiple Down or Reduced…縮退状態
Copy back…書き戻し中
System down…停止

1.3

ptProduct1RaidDeviceStatusInt

INTEGER (0...6,FF)

read-only

Int

RAIDデバイスの状態
0:Normal
1:One down
2:Two/Multiple Down
3:Recovering in One Down 4:Rebuilding
5:Recovering in Two/Multiple Down or Reduced
6:Copy back
FF:System down

1.4

ptProduct1HDDStatusInt

INTEGER (0, 1, 3 ,FF)

read-only

Int

HDDドライブの状態
0:Normal
1:Down
3:Recover
FF:No disk

本機がサポートするTRAP一覧

iso (1) - org (3) -dod (6) - internet (1) - private (4) - enterprises (1) - jvckenwood (46861) - ProductCode (4) - nvr (200) - nvrCommon(1)

グループ

識別子

名前

STATUS

説明

nvrInformation(10)

4

nvrNotifyCamConnect

current

カメラ接続状態の変更通知

iso (1) - org (3) -dod (6) - internet (1) - private (4) - enterprises (1) - jvckenwood (46861) - ProductCode (4) - nvr (200) - ptProduct1(101)

グループ

識別子

名前

STATUS

説明

ptProdut1TrapNotification (10)

1

ptProduct1NotifyFanStop

current

ファン動作状態の変更通知

2

ptProduct1NotifyRaidRecoverFinish

current

RAIDデバイスにてRecovery/Verifyが実施されている場合、その進捗状況を文字列で通知する

3

ptProduct1NotifyRaidOneDown

current

RAIDデバイスにて1つのDiskがDownしたら通知する

4

ptProduct1NotifyRaidTwoDown

current

RAIDデバイスにて2つのDiskがDownしたら通知する

5

ptProduct1NotifyRaidSystemDown

current

RAIDデバイスにてSystem Downが発生したら通知する

SNMPバージョン対応表

Version

Get

Set

Trap

SNMP v1

対応

非対応

非対応

SNMP v2c

対応

非対応

対応

SNMP v3

対応

非対応

非対応
